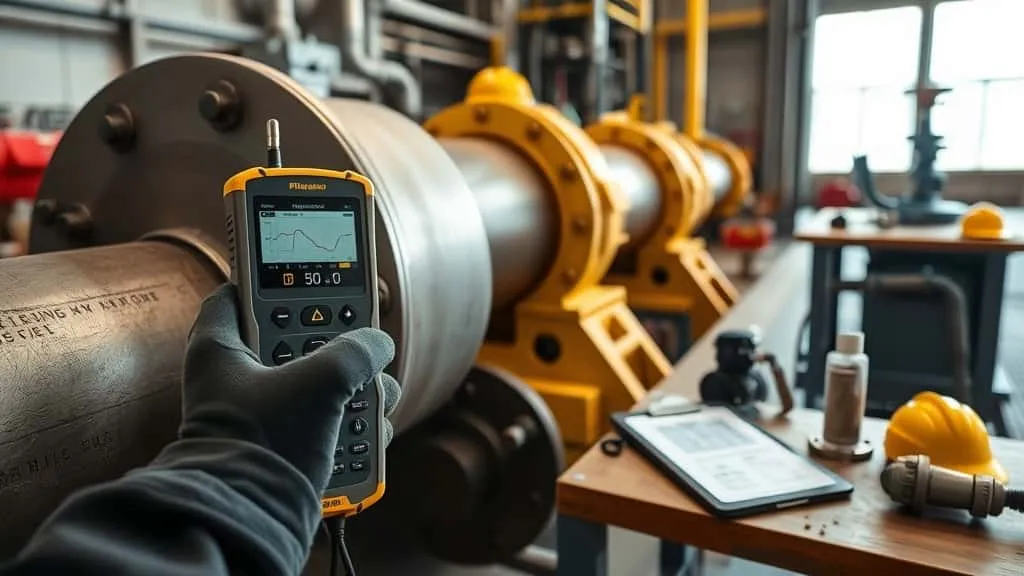

Di lingkungan tambang nikel, korosi dan abrasi pada pipa serta tangki merupakan ancaman serius yang dapat menyebabkan kegagalan fatal dan kerugian produksi yang signifikan. Setiap hari, slurry abrasif mengikis dinding dalam pipa transportasi, sementara suhu tinggi di boiler pembangkit smelter mempercepat penipisan material. Banyak teknisi dan engineer perawatan menghadapi kesulitan mendapatkan pengukuran ketebalan yang akurat akibat permukaan yang tidak rata, lapisan coating atau scale yang menempel, dan pemilihan transduser yang tidak tepat. Artikel ini hadir sebagai satu-satunya panduan berbahasa Indonesia yang mengintegrasikan teori ultrasonic thickness measurement dengan studi kasus nyata di tambang nikel, termasuk rekomendasi peralatan seperti Ultrasonic Thickness Gauge MITECH MT200, teknik kalibrasi, dan strategi mengatasi tantangan korosi dan abrasi. Anda akan mempelajari prinsip dasar UTT, aplikasi spesifik di tambang nikel, panduan memilih transduser yang tepat, prosedur pengukuran akurat sesuai standar internasional, serta daftar distributor NDT di Indonesia yang melayani klaster tambang seperti Morowali, Pomalaa, dan Weda Bay.
Prinsip Dasar Ultrasonic Thickness Gauge dan Cara Kerjanya
Ultrasonic Thickness Gauge (UTG) adalah instrumen Non-Destructive Testing (NDT) yang mengukur ketebalan material dari satu sisi menggunakan prinsip pulse-echo. Alat ini memancarkan gelombang suara frekuensi tinggi (biasanya 0,5-50 MHz) melalui transduser piezoelectric. Gelombang merambat hingga mengenai antarmuka belakang material, lalu dipantulkan kembali ke transduser. Waktu tempuh gelombang diukur, dan ketebalan dihitung berdasarkan kecepatan suara material yang diketahui [1]. Resolusi alat modern dapat mencapai 0,001 mm, dengan rentang pengukuran 0,75–300 mm pada baja, tergantung pemilihan transduser [2]. Untuk memahami lebih visual tentang prinsip gelombang ultrasonik, Anda dapat merujuk pada materi edukasi dari NDE-Ed.org.
Komponen Utama Ultrasonic Thickness Gauge
Komponen inti UTG meliputi transduser (mengandung kristal piezoelectric yang mengubah energi listrik menjadi mekanik dan sebaliknya), pulser/receiver (menghasilkan dan menerima sinyal), display (menampilkan nilai ketebalan), dan couplant (gel atau cairan yang menghantarkan gelombang dari transduser ke material). Sebagai contoh, MITECH MT200 dilengkapi probe standar N05/90° 5 MHz dengan diameter kristal 10 mm, mampu mengukur pipa berdiameter minimum Φ20 mm dengan ketebalan 3,0 mm. Standar ISO 16809 merekomendasikan penggunaan probe dual-element untuk permukaan yang mengalami korosi atau erosi, karena desainnya memisahkan pemancar dan penerima untuk meningkatkan akurasi pada permukaan tidak rata [1].
Contoh alat ukur ketebalan ultrasonik dari Mitech:
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Mode Pengukuran: Pulse-Echo, Echo-Echo, dan Multiple Backwall
ISO 16809 mendefinisikan tiga mode pengukuran utama: Mode 1 (pulse-echo standar) mengukur waktu antara pulsa awal dan gema pertama dari dinding belakang. Mode 2 (echo-echo) mengukur interval antara dua gema dinding belakang berturut-turut, sehingga mengabaikan pengaruh coating, couplant, atau scale pada permukaan. Mode 3 (multiple backwall) menggunakan lebih dari dua gema untuk meningkatkan akurasi pada material tipis atau saat coating tebal. Menurut sumber dari Evident Scientific (mantan Olympus NDT), “Dengan thickness gauge ultrasonik konvensional, keberadaan cat atau coating akan menyebabkan kesalahan pengukuran, biasanya meningkatkan ketebalan logam semu hingga lebih dari dua kali ketebalan cat karena kecepatan suara cat yang jauh lebih lambat” [3]. Echo-to-echo (Mode 2) secara otomatis membatalkan ketebalan coating, sehingga menampilkan ketebalan logam yang sebenarnya. Untuk pemahaman lebih mendalam, Anda dapat membaca artikel asli dari Evident Scientific.
Mengapa Ultrasonic Thickness Testing Kritis untuk Tambang Nikel?
Tambang nikel menghadapi tantangan unik yang membuat pengukuran ketebalan rutin menjadi sangat kritis: korosi suhu tinggi pada pipa nickel alloy di waste heat boiler, abrasi slurry pada pipa transportasi, dan kesalahan pengukuran akibat kerak/scale yang menumpuk. Penelitian dari Universitas Diponegoro mengidentifikasi bahwa korosi suhu tinggi pada pipa nickel alloy N06025 terjadi akibat penetrasi klorida dari kebocoran boiler tube, yang membentuk lapisan scale (kerak) yang justru menambah ketebalan semu [4]. Artinya, jika teknisi hanya menggunakan mode pulse-echo standar, mereka bisa mendapatkan pembacaan yang menyesatkan mengira pipa masih tebal padahal dinding asli sudah menipis. Sementara itu, prosiding BKSTM (Badan Kerja Sama Teknik Mesin Indonesia) memodelkan laju keausan abrasi pada pipa API5L-X65 akibat aliran slurry silika 50% berat: laju keausan mencapai 0,79 mm/tahun, dengan keausan maksimum terjadi pada dasar dinding pipa (sudut 0°). Dengan ketebalan awal 9,53 mm, diperkirakan umur pakai pipa hanya 12 tahun [5]. Inilah mengapa pemantauan ketebalan berkala dengan [ultrasonic thickness gauge bukan sekadar prosedur, melainkan kebutuhan keselamatan dan perencanaan penggantian aset.
Korosi Suhu Tinggi pada Pipa Nickel Alloy
Korosi suhu tinggi pada waste heat boiler merupakan mekanisme yang kompleks. Klorida dari proses pembakaran menembus lapisan oksida pelindung, menyebabkan serangan internal dan pembentukan scale. Scale ini memiliki kecepatan suara yang berbeda dengan logam dasar, sehingga pengukuran tanpa mode echo-echo dapat menunjukkan ketebalan yang lebih besar dari kenyataan. Oleh karena itu, untuk boiler di smelter, sangat disarankan menggunakan mode multiple backwall (Mode 3) atau melakukan penggerindaan permukaan hingga bersih sebelum pengukuran [1].
Abrasi Slurry pada Pipa Transportasi
Slurry nikel yang mengandung partikel silika bertindak seperti amplas yang mengikis dinding dalam pipa. Model two-layer yang dikembangkan dalam penelitian BKSTM menunjukkan bahwa laju keausan berbanding lurus dengan tekanan kontak, koefisien gesek permukaan, dan kecepatan aliran, serta berbanding terbalik dengan kekerasan material. Data menunjukkan bahwa keausan maksimum terjadi di dasar pipa (pada sudut 0° terhadap horizontal). Implikasi praktisnya: titik pengukuran ketebalan (CML – Condition Monitoring Location) harus diprioritaskan pada area dasar pipa, bukan hanya di bagian atas yang mudah diakses. Dengan laju keausan 0,79 mm/tahun, maka interval inspeksi harus cukup sering untuk mendeteksi penipisan sebelum mencapai batas aman.
Panduan Memilih Transduser yang Tepat untuk Inspeksi Pipa dan Tangki Nikel
Pemilihan transduser adalah faktor kunci yang menentukan akurasi dan keandalan pengukuran. Parameter utama meliputi frekuensi, diameter kristal, dan tipe probe. Untuk pipa nikel dan baja di tambang, berikut panduannya:
- Frekuensi 5 MHz – Paling serbaguna untuk rentang ketebalan 2–152 mm pada baja. Probe standar seperti MITECH N05/90° (5 MHz, diameter 10 mm) mampu mengukur pipa mulai Φ20 mm. Produsen lain seperti Dakota Ultrasonics juga merekomendasikan frekuensi ini sebagai general purpose [6].
- Frekuensi 7,5 MHz – Cocok untuk pipa tipis (< 2 mm) dengan diameter > 25 mm, memberikan resolusi lebih tinggi.
- Frekuensi 2,25 MHz – Untuk material tebal, sangat terkorosi, atau yang memiliki struktur butir kasar. Penetrasi lebih baik meski resolusi lebih rendah.
- Probe Dual-Element – Direkomendasikan untuk permukaan kasar, korosi, atau pipa berdinding tipis karena memisahkan fungsi pemancar dan penerima, mengurangi noise [1].
- High-Temperature Probe – Untuk pipa boiler atau steam line bersuhu tinggi (hingga 500°C), diperlukan probe khusus dengan delay line. Evident Scientific menyatakan bahwa echo-echo dapat dilakukan hingga suhu tersebut dengan transduser yang sesuai [3].
Frekuensi Transduser dan Aplikasinya
Keseimbangan antara resolusi dan penetrasi adalah pertimbangan utama. Frekuensi tinggi memberikan resolusi lebih baik tetapi daya tembus rendah (tidak cocok untuk material tebal atau terkorosi). Frekuensi rendah menembus lebih dalam tetapi resolusi menurun. Untuk aplikasi tambang nikel, mayoritas pengukuran pipa (3–20 mm) dan tangki (5–30 mm) dapat menggunakan 5 MHz. Untuk pipa tipis di area instrumentasi, 7,5 MHz lebih tepat. Sementara untuk tangki besar atau pipa slurry tebal (> 20 mm) dengan korosi berat, 2,25 MHz dapat dipertimbangkan.
Transduser untuk Permukaan Kasar dan Bersuhu Tinggi
Ketika permukaan pipa atau tangki sudah korosif, berkerak, atau tidak rata, probe dual-element menjadi pilihan utama. ISO 16809 klausul 6.2.3 secara eksplisit merekomendasikan dual-element probe untuk permukaan kasar. Untuk suhu tinggi, pastikan transduser memiliki rating suhu yang sesuai. Evident dan Dakota menawarkan seri high-temperature yang dapat beroperasi hingga 260°F (126°C) atau bahkan lebih dengan pendinginan.
Prosedur Pengukuran Ketebalan yang Akurat: Persiapan Permukaan, Kalibrasi, dan Teknik
Untuk mendapatkan hasil yang andal, ikuti langkah-langkah berikut:
- Inspeksi Visual – Periksa kondisi permukaan. Identifikasi area korosi, kerak, cat longgar, atau minyak yang perlu dibersihkan.
- Persiapan Permukaan – Gerinda area pengukuran hingga mengkilap (near-white metal) setidaknya seluas dua kali diameter probe. Standar ISO 16809 klausul 8.1.1 menyatakan: “contact surface should be ground within an area at least two times the probe’s diameter” [1]. Untuk permukaan yang sangat kasar, sikat kawat atau amplas dapat digunakan sebagai alternatif jika penggerindaan tidak memungkinkan, tetapi akurasi berkurang.
- Aplikasi Couplant – Oleskan couplant secara tipis dan merata. Couplant yang berlebihan justru menimbulkan kesalahan karena lapisan couplant dapat muncul 3–4 kali lebih tebal dari sebenarnya dalam pembacaan UT [3].
- Kalibrasi Zero – Lakukan kalibrasi zero menggunakan zero block (tanpa couplant) untuk mengkompensasi delay internal probe.
- Kalibrasi Velocity – Gunakan blok referensi dengan kecepatan suara diketahui (misalnya 5900 m/s untuk baja karbon). Sesuaikan nilai velocity hingga pembacaan sesuai dengan ketebalan blok.
- Pengukuran – Lakukan pengukuran dalam scan mode untuk mencari titik minimum. Catat ketebalan pada beberapa titik sesuai grid inspeksi. Untuk pipa, pastikan mengukur di beberapa posisi sudut (0°, 90°, 180°, 270°) karena abrasi maksimum di dasar.
- Gunakan Mode Echo-Echo – Jika permukaan memiliki coating, scale, atau cat yang tidak dapat dihilangkan, gunakan mode echo-echo (Mode 2 atau 3) untuk mengabaikan lapisan tersebut. Untuk panduan kalibrasi langkah demi langkah, Anda dapat merujuk pada Panduan Pelatihan IAEA yang mencakup prosedur kalibrasi UT.
Persiapan Permukaan Sesuai Standar ISO 16809
Persiapan permukaan yang baik dapat mengurangi error hingga 50%. Standar ISO 16809 merekomendasikan tingkat kebersihan setara SA2.5 (near-white metal) untuk aplikasi kritis. Gosok permukaan dengan amplas grit 80–120 setelah penggerindaan untuk menghaluskan. Pastikan area pengukuran bebas dari minyak dan kotoran.
Langkah Kalibrasi Zero dan Velocity
Kalibrasi yang benar adalah fondasi pengukuran akurat. Setelah kalibrasi zero, atur kecepatan suara material. Untuk paduan nikel, kecepatan suara berkisar antara 4700–5800 m/s, tergantung komposisi. Gunakan blok referensi dari material yang sama jika tersedia, atau gunakan nilai standar dari manual MITECH MT200.
Mengatasi Hasil Pengukuran Tidak Akurat
Jika hasil pengukuran meragukan, lakukan diagnosis dengan langkah berikut:
- Couplant terlalu tebal – Kurangi couplant atau beralih ke mode echo-echo.
- Permukaan kasar – Gerinda ulang atau gunakan probe dual-element.
- Coating tidak terlepas – Gunakan mode echo-echo. Evident Scientific menegaskan bahwa echo-echo membatalkan pengaruh coating [3].
- Probe tidak sesuai – Ganti frekuensi atau tipe probe.
- Kalibrasi salah – Ulangi kalibrasi zero dan velocity.
Kesimpulan
Pengukuran ketebalan ultrasonik adalah tulang punggung program integritas aset di tambang nikel. Dengan memahami prinsip dasar, memilih transduser yang tepat, menjalankan prosedur persiapan permukaan dan kalibrasi sesuai standar ISO 16809, serta memanfaatkan mode echo-echo untuk mengatasi coating dan scale, teknisi dapat memperoleh data yang akurat untuk mencegah kegagalan fatal. Abrasi slurry dan korosi suhu tinggi adalah ancaman nyata yang memerlukan pemantauan rutin, terutama pada titik kritis seperti dasar pipa dan waste heat boiler. Dengan MITECH MT200 atau alat yang setara, perusahaan tambang dapat mengelola risiko secara efektif tanpa menghentikan produksi.
Untuk kebutuhan Ultrasonic Thickness Gauge, kalibrasi, atau konsultasi solusi NDT di tambang nikel, Mitech Indonesia (mitech-ndt.co.id) yang dikelola oleh CV. Java Multi Mandiri adalah supplier dan distributor terpercaya alat ukur dan instrumen pengujian. Kami menyediakan produk seperti MITECH MT200, transduser, dan aksesori pendukung untuk membantu perusahaan Anda mengoptimalkan operasi dan memenuhi kebutuhan peralatan komersial di bidang nondestructive testing. Kami bukan penyedia jasa testing atau kontraktor, melainkan mitra bisnis yang siap mendukung pengadaan alat ukur industri Anda. Diskusikan kebutuhan perusahaan Anda melalui konsultasi solusi bisnis atau kunjungi halaman produk Mitech MT200.
Rekomendasi Alat Ukur Ketebalan Mitech
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Disclaimer: Artikel ini bersifat edukatif dan tidak menggantikan standar keselamatan kerja resmi (K3) atau regulasi pemerintah. Selalu konsultasi dengan personel NDT bersertifikasi dan rujuk standar terkini.
