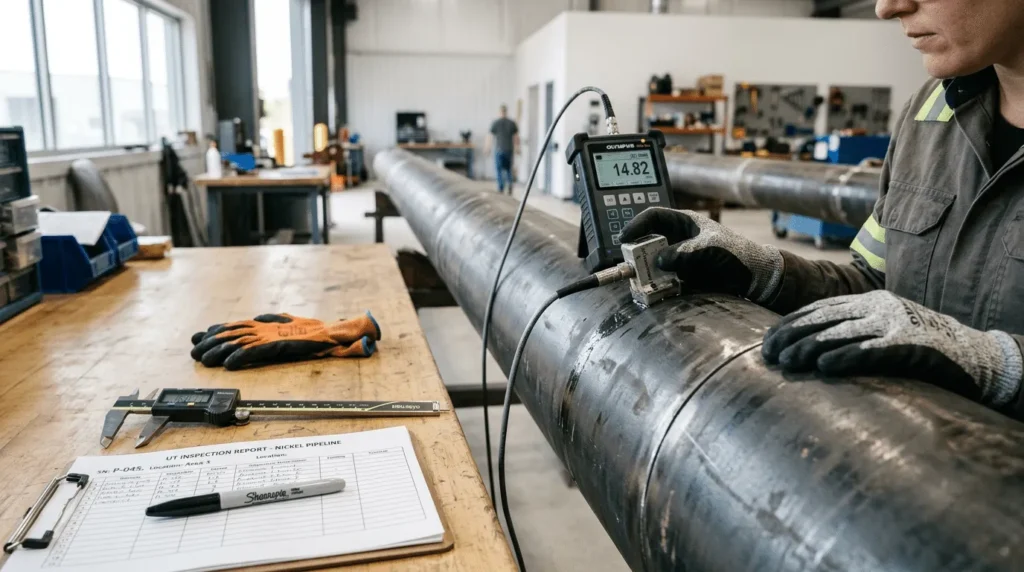

Setiap jam operasional yang terhenti akibat inspeksi pipa di tambang nikel berarti kerugian produksi yang signifikan. Metode konvensional pemotongan sampel (destructive testing) telah lama menjadi andalan, namun biaya tinggi, data terbatas, dan risiko kerusakan permanen mendorong industri untuk mencari alternatif yang lebih efisien. Artikel ini mengupas secara data-driven perbandingan antara Ultrasonic Thickness Gauge (UTG)—khususnya MITECH MT200—dan metode potong sampel dalam konteks inspeksi lapangan di tambang nikel Indonesia. Anda akan mendapatkan kerangka lengkap mulai dari prinsip kerja, tantangan korosi spesifik, analisis biaya total kepemilikan, hingga panduan transisi menuju non-destructive testing (NDT) yang lebih menguntungkan.
- Metode Inspeksi Ketebalan Pipa: Destructive vs Non-Destructive Testing
- Tantangan Korosi dan Inspeksi Pipa di Tambang Nikel Indonesia
- Perbandingan Mendalam: UTG vs Metode Potong Sampel untuk Inspeksi Lapangan
- Mengenal Ultrasonic Thickness Gauge MITECH MT200: Spesifikasi untuk Tambang
- Menghitung Keuntungan: Studi Kasus Biaya Inspeksi di Tambang Nikel
- Ketersediaan Distributor dan Harga MITECH MT200 di Indonesia
- Panduan Transisi dari Destructive Testing ke Non-Destructive Testing
- Referensi
Metode Inspeksi Ketebalan Pipa: Destructive vs Non-Destructive Testing
Inspeksi ketebalan dinding pipa merupakan fondasi manajemen integritas aset di fasilitas pertambangan. Secara umum, pendekatan yang tersedia terbagi menjadi dua: destruktif dan non-destruktif. Keduanya memiliki landasan teknis dan regulasi berbeda, yang akan menentukan efisiensi operasional serta kepatuhan terhadap standar keselamatan.
Apa Itu Destructive Testing (Potong Sampel)?
Metode potong sampel adalah prosedur pengujian destruktif di mana bagian pipa secara fisik dipotong, diambil, lalu diukur ketebalan dindingnya menggunakan alat ukur presisi di laboratorium atau bengkel. Pendekatan ini diakui dalam standar perpipaan seperti API 5L untuk verifikasi ketebalan dinding, namun bersifat invasif. Sebagaimana diungkapkan oleh praktisi dengan pengalaman 20 tahun di industri fitting pipa, metode ini “dapat memberikan pemahaman mendalam namun memerlukan biaya dan waktu lebih besar” [1]. Setelah sampel diambil, pipa harus disambung kembali dengan pengelasan, yang memakan waktu, menambah biaya, dan meninggalkan potensi titik lemah baru. Selain itu, data yang dihasilkan hanya mewakili satu titik potong, tidak mampu menggambarkan profil korosi di sepanjang jalur pipa.
Apa Itu Non-Destructive Testing (NDT) dan Ultrasonic Thickness Gauge?
Non-Destructive Testing (NDT) adalah pendekatan inspeksi tanpa merusak material. Salah satu teknik NDT yang paling aplikatif untuk pengukuran ketebalan adalah Ultrasonic Thickness Gauge (UTG). Alat ini memanfaatkan prinsip propagasi gelombang ultrasonik pulse-echo: transduser mengirimkan pulsa suara frekuensi tinggi ke dalam material, dan waktu tempuh pantulan dari dinding belakang (backwall echo) dikonversi menjadi ketebalan [2]. Karena hanya membutuhkan akses satu sisi, UTG dapat mengukur ketebalan pipa yang sedang beroperasi tanpa perlu pemotongan.
Metode ini diatur oleh standar internasional ASTM E797 [3] untuk pengukuran ketebalan dengan ultrasonik. Prosedur pemeriksaan yang ketat, seperti yang didokumentasikan oleh Los Alamos National Laboratory (LANL) [4], mensyaratkan kalibrasi pada blok referensi dan kualifikasi personel. UTG modern seperti MITECH MT200 menawarkan resolusi hingga 0,01 mm, setara dengan ketelitian mikrometer laboratorium, sehingga menepis anggapan bahwa pengukuran tak langsung kurang akurat.
Tantangan Korosi dan Inspeksi Pipa di Tambang Nikel Indonesia
Lingkungan operasi tambang nikel menghadirkan kondisi korosif yang unik. Slurry bersuhu tinggi yang mengandung klorida, asam, dan partikel abrasif mempercepat degradasi dinding pipa, bahkan pada material paduan nikel (nickel alloy) yang dikenal tahan korosi. Inspeksi ketebalan rutin menjadi kritis untuk mencegah kebocoran, kegagalan katastropik, dan dampak lingkungan.
Mengapa Pipa Tambang Nikel Rentan Korosi?
Paduan nikel seperti Inconel dan Monel memang memiliki ketahanan alami karena lapisan oksida pasif. Namun, riset dari Universitas Diponegoro (UNDIP) pada pipa nickel alloy N06025 di Waste Heat Boiler menunjukkan bahwa penetrasi ion klorida pada suhu tinggi menyebabkan kerusakan lapisan oksida, memicu korosi intergranular dan penipisan setempat [5]. Mekanisme ini diperparah oleh fluktuasi termal dan endapan kerak yang menciptakan sel korosi di bawah deposit. Di tambang nikel laterit Indonesia, kondisi tropis dengan kelembaban tinggi juga mempercepat korosi pada permukaan luar pipa (corrosion under insulation). Tanpa pemantauan berkala, laju korosi dapat mencapai 0,2–0,5 mm/tahun, yang secara signifikan mengurangi umur pakai pipa dalam hitungan bulan.
Dampak Kegagalan Pipa dan Pentingnya Inspeksi Rutin
Konsekuensi kegagalan pipa di tambang nikel tidak hanya mencakup biaya perbaikan, tetapi juga downtime produksi yang bernilai miliaran rupiah per hari, risiko keselamatan pekerja, dan potensi pencemaran lingkungan. Studi dari Universitas Sriwijaya (UNSRI) tentang inspeksi flowline 4 inci schedule 80 merekomendasikan pemeriksaan setiap 50 meter pada jaringan pipa sepanjang 4.500 meter—total 91 titik inspeksi [6]. Dengan metode potong sampel, menjangkau 91 titik akan memakan waktu berminggu-minggu karena setiap titik memerlukan penghentian aliran, pemotongan, pengelasan ulang, dan pengujian. Sebaliknya, data menunjukkan bahwa biaya penggantian pipa akibat kegagalan korosi jauh lebih tinggi dibanding biaya inspeksi preventif. Oleh karena itu, kemampuan melakukan inspeksi cepat dan menyeluruh tanpa menghentikan produksi adalah keunggulan kompetitif yang tidak bisa diabaikan.
Perbandingan Mendalam: UTG vs Metode Potong Sampel untuk Inspeksi Lapangan
Untuk memberikan gambaran objektif, berikut perbandingan berdasar parameter teknis dan operasional yang langsung berdampak pada bisnis pertambangan.
| Parameter Evaluasi | Metode Potong Sampel (Destructive) | Ultrasonic Thickness Gauge (NDT) |
|---|---|---|
| Kerusakan pada Material | Ya, permanen pada titik potong | Tidak merusak, pipa tetap utuh |
| Kebutuhan Akses | Dua sisi atau akses penuh untuk pemotongan | Satu sisi, ideal untuk pipa berisolasi/tertanam |
| Jumlah Titik Ukur per Inspeksi | Terbatas pada titik potong, umumnya 1-3 per segmen | Tidak terbatas, bisa mencapai ribuan titik per shift |
| Waktu per Titik Ukur | 4–8 jam (pemotongan, pengelasan, lab) | <10 detik per titik (termasuk persiapan permukaan) |
| Downtime Produksi | Signifikan, harus shutdown total pada segmen | Minimal, inspeksi bisa dilakukan saat operasi normal |
| Biaya per Titik | Rp2–5 juta (tenaga las, material, lab, downtime) | <Rp5.000 setelah investasi alat (hanya couplant) |
| Akurasi & Resolusi | Sangat tinggi di laboratorium (0,001 mm) | Resolusi 0,01 mm, terkalibrasi sesuai ASTM E797 |
| Cakupan Data | Diskret, hanya di lokasi potong | Kontinu, bisa mendeteksi variasi ketebalan lokal |
| Portabilitas | Alat berat, perlu bengkel dan las | Ringan (345g), dapat dibawa teknisi ke medan sulit |
| Kepatuhan Standar | API 5L untuk sampel destruktif | ASTM E797, ASME Section V Article 5 untuk UT |
Akurasi dan Keandalan Data
Seringkali muncul keraguan: apakah pengukuran ultrasonik seakurat pengukuran langsung pada sampel potong? Berdasarkan standar ASTM E797, UTG yang dikalibrasi pada blok referensi dengan material dan rentang ketebalan yang sama dapat mencapai akurasi ±0,01 mm [3]. MITECH MT200, dengan probe N05/90° 5 MHz, menghasilkan pengukuran yang sangat repetitif. Di lapangan, verifikasi awal dengan membandingkan hasil UTG pada beberapa titik yang juga dipotong—prosedur yang direkomendasikan IAEA [2]—memberikan keyakinan bahwa data non-destruktif setara dengan lab.
Efisiensi Waktu dan Waktu Henti Produksi
Bayangkan inspeksi 91 titik di flowline 4,5 km. Dengan metode potong sampel, setiap titik memerlukan shutdown segmen, pemotongan, pengelasan ulang, dan pengujian las. Dalam satu shift, mungkin hanya 2-3 titik yang bisa diselesaikan. Artinya, program inspeksi bisa berlangsung berminggu-minggu, mengorbankan produksi. UTG memungkinkan seorang teknisi mengukur satu titik dalam hitungan detik. Dengan persiapan permukaan sederhana (membersihkan karat lepas), 91 titik dapat diselesaikan dalam satu hari tanpa menghentikan aliran proses. Baterai MITECH MT200 yang tahan 100 jam mendukung operasi lapangan sepanjang hari tanpa perlu pengisian daya.
Biaya Total Kepemilikan (TCO) dan ROI
Komparasi finansial menjadi argumen paling kuat bagi pengambil keputusan. Harga MITECH MT200 di Indonesia saat ini sekitar Rp11.500.000 [7]—investasi satu kali yang mencakup unit utama, probe standar, dan koper. Jika sebuah pabrik nikel melakukan inspeksi tahunan pada 50 titik kritis, biaya potong sampel per titik (termasuk tukang las, material pengisi, sewa alat las, biaya lab NDT untuk las, dan nilai downtime) dapat mencapai Rp3.000.000, sehingga total tahunan Rp150 juta. Dalam tiga tahun, biaya melonjak menjadi Rp450 juta. Dengan UTG, biaya per titik hanya sekitar Rp5.000 untuk couplant, atau total Rp750.000 per tahun. Amortisasi investasi alat selama 3 tahun menghasilkan biaya tahunan sekitar Rp3,8 juta. Total biaya inspeksi per tahun menggunakan UTG tidak mencapai Rp5 juta, versus Rp150 juta. Pengembalian investasi (payback period) terjadi hanya dalam hitungan bulan, dengan penghematan luar biasa setelahnya.
Fleksibilitas dan Cakupan Inspeksi
Keunggulan lain UTG adalah kemampuannya mengakses area yang sulit dijangkau. Hanya dengan membuka jendela kecil pada insulasi, probe dapat mengukur ketebalan pipa di tikungan, sambungan, atau lokasi overhead. Hal ini sejalan dengan riset Institut Teknologi Bandung (ITB) yang mengembangkan sensor ultrasonik untuk pemantauan korosi pipa geothermal secara in-situ [8]. MITECH MT200 bahkan mampu mengukur pipa berdiameter minimal Φ20 mm dengan ketebalan 3,0 mm, sangat cocok untuk jalur instrumentasi di pabrik nikel. Dengan cakupan menyeluruh, tim inspeksi dapat memetakan profil korosi dan memprediksi sisa umur pakai (remaining life) dengan lebih akurat, mendukung strategi predictive maintenance.
Mengenal Ultrasonic Thickness Gauge MITECH MT200: Spesifikasi untuk Tambang
Produk ini dirancang untuk memenuhi tuntutan lingkungan industri berat. Dengan bobot hanya 345 gram, teknisi dapat membawanya ke ketinggian atau area terbatas tanpa kelelahan. Layar EL backlight memudahkan pembacaan di kondisi pencahayaan redup, sementara baterai 100 jam menjamin kontinuitas pekerjaan di lokasi tambang yang jauh dari sumber listrik.
Spesifikasi Teknis dan Keunggulan untuk Lingkungan Tambang
MITECH MT200 memiliki rentang pengukuran 0,75–300 mm pada baja, yang mencakup hampir semua ukuran pipa proses di tambang nikel. Resolusi dapat dipilih 0,1 mm atau 0,01 mm sesuai kebutuhan. Probe standar N05/90° dengan frekuensi 5 MHz dan diameter kristal 10 mm memberikan penetrasi optimal pada material nikel, dengan kecepatan suara yang dapat diatur antara 1.000–9.999 m/s—mencakup kecepatan suara pada nickel alloy sekitar 5.600 m/s. Alat ini juga memiliki port USB 2.0 untuk transfer data, memudahkan dokumentasi dan pelaporan digital. Sertifikasi CE memastikan kepatuhan terhadap standar keselamatan Eropa.
Cara Menggunakan dan Mengkalibrasi UTG di Lapangan Tambang
Prosedur lapangan yang sederhana namun kritis meliputi:
- Persiapan Permukaan: Bersihkan area pengukuran dari karat lepas, cat mengelupas, atau lumpur. Tidak diperlukan pemolesan sempurna, cukup permukaan datar untuk kontak probe.
- Aplikasi Couplant: Oleskan gel couplant tipis guna menghilangkan celah udara yang menghambat transmisi gelombang ultrasonik.
- Kalibrasi Kecepatan Suara: Tempelkan probe pada blok referensi dengan ketebalan dan material yang diketahui (misal, baja karbon atau paduan nikel). Atur nilai kecepatan suara hingga pembacaan sesuai. IAEA merekomendasikan kalibrasi sebelum setiap sesi pengukuran [2].
- Pengukuran: Tempelkan probe pada titik yang diinginkan, tunggu pembacaan stabil, dan catat ketebalan. Ulangi pada grid yang telah direncanakan.
- Verifikasi: Setelah serangkaian pengukuran, periksa kembali pada blok referensi untuk memastikan tidak ada penyimpangan. LANL mensyaratkan verifikasi setiap 2 jam atau setelah 50 pengukuran [4].
Pengecekan rutin ini menjamin akurasi di tengah kondisi tropis lembap yang dapat mempengaruhi kinerja alat.
Menghitung Keuntungan: Studi Kasus Biaya Inspeksi di Tambang Nikel
Pertimbangkan sebuah fasilitas pemurnian nikel dengan 500 meter jalur pipa kritis yang harus diinspeksi setiap tahun. Manajemen biasanya mengambil 10 titik potong sampel per tahun.
- Biaya Potong Sampel per Tahun: 10 titik × (Rp3.000.000 per titik) = Rp30.000.000.
- Biaya UTG setelah Investasi Awal: Harga MITECH MT200 Rp11.500.000 diamortisasi 3 tahun = Rp3.833.333/tahun; biaya operasional (couplant, teknisi) Rp2.000.000/tahun. Total tahun pertama = Rp13,5 juta, tahun berikutnya hanya Rp2 juta. Dalam dua tahun, total biaya UTG sekitar Rp15,5 juta, sementara potong sampel sudah mencapai Rp60 juta.
Studi ini belum menghitung penghematan dari tidak adanya downtime dan risiko pengelasan. Keputusan beralih ke UTG memberikan ruang anggaran untuk inspeksi lebih sering, meningkatkan integritas aset, dan mengurangi kemungkinan kegagalan tak terduga.
Ketersediaan Distributor dan Harga MITECH MT200 di Indonesia
Bagi perusahaan tambang di Sulawesi, Maluku, atau Papua, ketersediaan alat dan layanan purna jual menjadi pertimbangan utama. MITECH MT200 dapat diperoleh melalui distributor resmi di Indonesia seperti PT Yakin Maju Sentosa, yang telah berpengalaman memasok alat ukur ketebalan untuk sektor industri dan pertambangan [7]. Harga referensi di platform online adalah Rp11.500.000, namun disarankan untuk menghubungi distributor langsung guna mendapatkan paket termasuk pelatihan operator, kalibrasi awal, dan garansi resmi 1 tahun. Pastikan unit yang dibeli memiliki sertifikat resmi Mitech untuk menghindari produk tiruan. Tanyakan juga ketersediaan layanan kalibrasi on-site, karena banyak distributor mampu mengirim teknisi ke lokasi tambang untuk verifikasi tahunan.
Panduan Transisi dari Destructive Testing ke Non-Destructive Testing
Beralih dari kebiasaan lama memerlukan pendekatan sistematis agar semua pemangku kepentingan percaya pada data NDT. Berikut strategi transisi yang direkomendasikan:
- Uji Coba Awal (Pilot Project): Pilih satu segmen pipa, lakukan pengukuran UTG pada 20 titik, kemudian potong sampel di 5 titik yang sama untuk korelasi. Dokumentasikan perbedaan pengukuran.
- Validasi oleh Pihak Ketiga: Libatkan inspektur NDT Level 2 atau 3 bersertifikat ASNT untuk mengawasi pengujian dan memberikan rekomendasi.
- Dokumentasi Prosedur: Susun instruksi kerja internal yang mengadopsi standar ASTM E797 dan disesuaikan dengan jenis material pipa tambang.
- Pelatihan Operator: Bekali teknisi lapangan dengan pelatihan dasar penggunaan UTG dan interpretasi hasil, mengacu pada modul IAEA Level 2 [2].
- Implementasi Bertahap: Mulai gunakan UTG untuk 50% titik inspeksi, sementara titik kritis tetap diverifikasi potong sampel. Setelah data menunjukkan korelasi konsisten, tingkatkan persentase UTG.
- Evaluasi Berkala: Setahun penuh, bandingkan biaya, cakupan, dan insiden kegagalan untuk mengukur keberhasilan transisi.
ASME Section V secara eksplisit menerima pengukuran ketebalan ultrasonik sebagai alternatif pemeriksaan destruktif apabila divalidasi dengan benar [9]. Dengan mengikuti kerangka regulasi ini, perusahaan tambang nikel dapat mengadopsi UTG secara sah dan terdokumentasi, meningkatkan efisiensi tanpa mengorbankan kepatuhan.
Secara keseluruhan, keunggulan Ultrasonic Thickness Gauge—khususnya model MITECH MT200—tidak terbantahkan untuk inspeksi pipa di tambang nikel. Kemampuan non-destruktif, data yang jauh lebih luas, penghematan biaya hingga 90%, dan kecepatan inspeksi tanpa menghentikan produksi menjadikannya investasi cerdas dengan pengembalian kurang dari satu tahun. Berbekal alat ini, teknisi tambang dapat menjalankan program pemeliharaan berbasis kondisi (condition-based maintenance) yang proaktif, memperpanjang umur aset, dan mencegah kerugian besar akibat kegagalan pipa.
Sebagai pemasok dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri siap mendukung kebutuhan bisnis Anda dalam optimalisasi inspeksi pipa tambang nikel. Kami menyediakan MITECH MT200 dan berbagai instrumen NDT lainnya, bukan sebagai penyedia jasa pengujian atau kontraktor konstruksi, melainkan sebagai mitra pengadaan alat untuk perusahaan tambang dan industri. Untuk mendiskusikan kebutuhan spesifik perusahaan Anda dan mendapatkan penawaran terbaik, silakan hubungi tim kami melalui halaman kontak. Temukan solusi efisien yang mendorong keuntungan operasional Anda.
This article is for informational purposes only and does not constitute professional engineering advice. Always consult with certified NDT inspectors and adhere to applicable safety and regulatory standards.
Rekomendasi Thickness Gauge – Alat Ukur Ketebalan
Multi-Mode Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Referensi
- ACS Alvindocs. Proses Destructive dan Non-Destructive Testing untuk Pemeliharaan Sistem Perpipaan yang Aman dan Efisien. alvindocs.com. (Tanpa tahun).
- IAEA. Training Guidelines in Non-destructive Testing Techniques: Manual for Ultrasonic Testing at Level 2. International Atomic Energy Agency, TCS-67. https://www-pub.iaea.org/MTCD/Publications/PDF/TCS-67web.pdf
- ASTM E797. Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method. ASTM International.
- Los Alamos National Laboratory. Ultrasonic Thickness Examination Procedure (ITM-1306-NDE-UT-100-R1). LANL Engineering Standards Manual. https://engstandards.lanl.gov/esm/welding/vol6/ITM-1306-NDE-UT-100-R1.pdf
- Universitas Diponegoro. Analisis Korosi dan Kerak pada Pipa Nickel Alloy N06025. Jurnal Teknik (ejournal3.undip.ac.id).
- Universitas Sriwijaya. Kajian Inspeksi Pipa Flowline 4 Inch Schedule 80. Skripsi (repository.unsri.ac.id).
- 3dfilament.co.id. Harga MITECH MT200 Digital Ultrasonic Thickness Gauge. Diakses dari laman produk.
- Institut Teknologi Bandung. Design and Development of Ultrasonic Sensors for Detecting Material Thickness and Corrosion in Geothermal Pipelines. The 7th International Conference on Geoscience and Earth Resources Engineering. https://icgere.fttm.itb.ac.id/wp-content/uploads/2025/09/The-7th-International-Conference-on-Geoscience-and-Earth-Resources-Engineering-1.pdf
- ASME. Nondestructive Examination: ASME’s Section V – 50th Anniversary. The National Board of Boiler and Pressure Vessel Inspectors. https://www.nationalboard.org/SiteDocuments/ASME_SectionV_50thAnniversary.pdf
