Industri pertambangan nikel Indonesia menghadapi tantangan serius dalam menjaga integritas aset tetapnya. Insiden kebocoran pipa limbah di PT Vale Indonesia, Luwu Timur pada Agustus 2024 yang mencemari area persawahan merupakan pengingat pahit bahwa kegagalan pemantauan ketebalan tangki dan pipa dapat menimbulkan kerugian operasional dan lingkungan yang sangat besar. Namun, hingga saat ini masih sangat jarang ditemukan panduan komprehensif berbahasa Indonesia yang mengintegrasikan standar internasional seperti API 650/653, ASME B31.3, dan ASTM dengan regulasi lokal Kepmen Pertambangan 300/1997 secara spesifik untuk aplikasi di tambang nikel.
Artikel ini hadir sebagai solusi atas kebutuhan tersebut. Kami akan memandu Anda para insinyur, teknisi inspeksi, dan manajer pemeliharaan di perusahaan pertambangan nikel melalui seluruh aspek kritis yang perlu dipahami: mulai dari dasar perhitungan ketebalan menurut standar global, kewajiban kepatuhan terhadap regulasi Indonesia, hingga metode inspeksi non-destruktif (NDT) menggunakan Ultrasonic Thickness Gauge (UTG) yang tepat untuk material paduan nikel. Di akhir pembahasan, Anda akan memiliki peta jalan yang jelas untuk membangun program inspeksi ketebalan yang andal dan sesuai standar.
- Standar Internasional yang Mengatur Ketebalan Tangki Nikel: API 650 & API 653
- Standar ASME B31.3 untuk Sistem Perpipaan Nikel di Pertambangan
- Regulasi Lokal: Kepmen Pertambangan 300/1997 dan Kewajiban Inspeksi di Indonesia
- Metode Inspeksi Ketebalan: Ultrasonic Thickness Gauge (UTG) untuk Material Nikel
- Studi Kasus: Insiden Kebocoran Pipa PT Vale di Luwu Timur dan Pelajaran tentang Ketebalan
- Strategi Mitigasi Korosi dan Tindakan Korektif Ketika Ketebalan di Bawah Standar
- Kesimpulan: Membangun Budaya Inspeksi Ketebalan yang Ketat di Tambang Nikel Indonesia
- References
Standar Internasional yang Mengatur Ketebalan Tangki Nikel: API 650 & API 653
Tangki penyimpanan nikel di lingkungan pertambangan harus dirancang dan diinspeksi mengacu pada dua standar utama dari American Petroleum Institute (API) yang telah diadopsi secara global. API 650 (Welded Steel Tanks for Oil Storage) mengatur persyaratan desain dan konstruksi tangki las atmosferis, sementara API 653 (Tank Inspection, Repair, Alteration, and Reconstruction) menjadi acuan untuk inspeksi dan perawatan selama masa pakai [1][7].
Rumus Perhitungan Ketebalan Dinding Tangki (1-Foot Method)
Inti dari desain tangki menurut API 650 adalah metode perhitungan yang dikenal sebagai 1-foot method. Sesuai Section 5.6.3.1 dari API Std 650 (edisi 2007), ketebalan dinding shell yang diperlukan dihitung dengan rumus [1]:
- Untuk kondisi desain (td):
td = (4.9 × D × (H – 0.3) × G) / Sd + CA - Untuk kondisi uji hidrostatik (tt):
tt = (4.9 × D × (H – 0.3)) / St
Keterangan:
D = diameter nominal tangki (m)
H = tinggi fluida dari dasar shell yang ditinjau (m)
G = specific gravity fluida yang disimpan
Sd = tegangan yang diizinkan pada kondisi desain (MPa)
St = tegangan yang diizinkan pada kondisi uji (MPa)
CA = corrosion allowance (mm)
Sebagai ilustrasi, data dari publikasi Institut Teknologi Bandung (ICGERE 2025) menunjukkan perancangan tangki dengan diameter 49,57 m dan tinggi 18,275 m menggunakan metode ini [3]. Ketebalan minimum shell untuk tangki berdiameter antara 36 m hingga 60 m berdasarkan API 650 Section 5.6.1.1 adalah 8 mm, ditambah kelonggaran korosi sesuai kondisi lingkungan [1].
Kelonggaran Korosi (Corrosion Allowance) untuk Lingkungan Tambang Nikel
Lingkungan tambang nikel seringkali mengandung sulfur tinggi, kelembaban ekstrem, dan zat kimia agresif yang mempercepat degradasi material. Kelonggaran korosi (CA) menjadi parameter krusial dalam perhitungan ketebalan. Berdasarkan praktik industri di Indonesia, nilai CA yang direkomendasikan untuk tangki penyimpanan nikel berkisar antara 2 hingga 5 mm [4]. Keputusan Menteri Pertambangan 300/1997 secara implisit mewajibkan pemilik fasilitas untuk mempertimbangkan laju korosi dalam perhitungan ketebalan dan menentukan sisa umur pakai [2].
Standar ASME B31.3 untuk Sistem Perpipaan Nikel di Pertambangan
Sistem perpipaan yang mengalirkan fluida proses di tambang nikel – baik itu larutan asam, slurry, atau bahan bakar – harus memenuhi persyaratan ASME B31.3: Process Piping Code. Standar ini memberikan formula ketebalan dinding pipa yang dikenal sebagai Barlow’s formula, sebagaimana dinyatakan dalam Section 304.1 [4]:
t = (P × D) / (2(S × E × W + P × Y))
Keterangan:
P = tekanan desain internal
D = diameter luar pipa
S = allowable stress material
E = joint efficiency faktor
W = weld joint reduction factor
Y = koefisien yang tergantung material
Untuk material paduan nikel seperti Nickel 200 (UNS N02200) dan Nickel 201 (UNS N02201), nilai allowable stress dapat diperoleh dari Table A-1 ASME B31.3. Nikel 200 memiliki kekuatan tarik minimum 55.000 psi (380 MPa) dan kekuatan luluh minimum 15.000 psi (105 MPa) untuk pipa dengan OD < 5 inci [4].
Mill Tolerance dan Faktor Y dalam Perhitungan Ketebalan Pipa
ASME B31.3 mengakomodasi toleransi pabrik (mill tolerance) sebesar 12,5% dari ketebalan nominal pipa [4]. Artinya, jika desain membutuhkan ketebalan 10 mm, pipa dengan ketebalan nominal minimal 11,43 mm harus dipilih agar setelah dikurangi 12,5% masih memenuhi ketentuan. Faktor Y pada rumus Barlow untuk baja adalah 0,4 (dengan interpolasi untuk paduan nikel) dan mill tolerance inklusif dalam perhitungan.
Pipa paduan nikel tersedia dalam schedule (SCH) dari SCH5 hingga SCHXXS, dengan diameter luar 1/2 inci hingga 48 inci, sesuai spesifikasi ASTM B161 (pipa seamless) dan ASTM B163 (pipa welded) [5].
Regulasi Lokal: Kepmen Pertambangan 300/1997 dan Kewajiban Inspeksi di Indonesia
Di Indonesia, Keputusan Menteri Pertambangan dan Energi Nomor 300.K/38/MPE/1997 tentang Keselamatan Kerja Pipa Penyalur Minyak dan Gas Bumi menjadi landasan hukum utama bagi inspeksi pipa di tambang nikel. Beberapa ketentuan kritis yang wajib dipatuhi [2]:
- Pasal 20(1): Pengusaha wajib menghitung Tekanan Operasi Maksimum Boleh (TOMB) secara periodik.
- Pasal 21: Pengusaha wajib melakukan pengawasan periodik terhadap pipa penyalur dan peralatan pendukungnya.
- Pasal 22(2): Laporan periodik wajib disampaikan kepada Kepala Pelaksana Inspeksi Tambang (KAIT) setiap 6 bulan, mencakup perbaikan, kerusakan, kebocoran, pengkaratan, dan gangguan operasi lainnya.
Regulasi ini menetapkan ketebalan minimum pipa sebesar 11,9 mm (0,468 inci). Namun, angka ini harus dievaluasi terhadap kondisi aktual di lapangan. Insiden kebocoran pipa PT Vale menunjukkan bahwa inspeksi yang tidak memadai dan kegagalan deteksi dini korosi dapat menyebabkan kerugian besar [6].
Kewajiban Pelaporan dan Perhitungan TOMB
Perhitungan TOMB berdasarkan ketebalan aktual pipa menjadi elemen vital dalam kepatuhan. Teknologi Ultrasonic Thickness Gauge (UTG) memungkinkan pengukuran non-destruktif untuk memperoleh data ketebalan terkini. Penelitian dari ITB (ICGERE 2025) mengembangkan sistem sensor ultrasonik dengan akurasi rata-rata 97,58% menggunakan delay line TR probe, yang dapat diintegrasikan dengan IoT untuk pemantauan real-time [3]. Sistem ini terbukti mampu mendeteksi penipisan dinding akibat korosi secara presisi, mendukung kewajiban pelaporan 6 bulanan dengan data yang dapat diandalkan.
Metode Inspeksi Ketebalan: Ultrasonic Thickness Gauge (UTG) untuk Material Nikel
Prinsip kerja UTG adalah pulse-echo: transduser mengirimkan gelombang ultrasonik frekuensi tinggi (0,5 – 20 MHz) ke dalam material, dan waktu pantulan dari permukaan seberang digunakan untuk menghitung ketebalan. Untuk material nikel yang seringkali tipis (0,3 – 0,7 mm), diperlukan probe frekuensi tinggi (5 – 10 MHz) dengan mode multiple echo verification (I-ME) guna menghindari kesalahan pembacaan [3].
Salah satu alat yang banyak digunakan di lapangan tambang Indonesia adalah MITECH MT200, sebuah ultrasonic thickness gauge dengan spesifikasi unggulan [7]:
- Rentang pengukuran: 0,7 – 300 mm (pada baja)
- Resolusi: 0,1 mm / 0,01 mm (dapat dipilih)
- Kecepatan suara adjustable: 1000 – 9999 m/s
- Harga: sekitar Rp 11,5 juta (sangat terjangkau untuk kebutuhan industri)

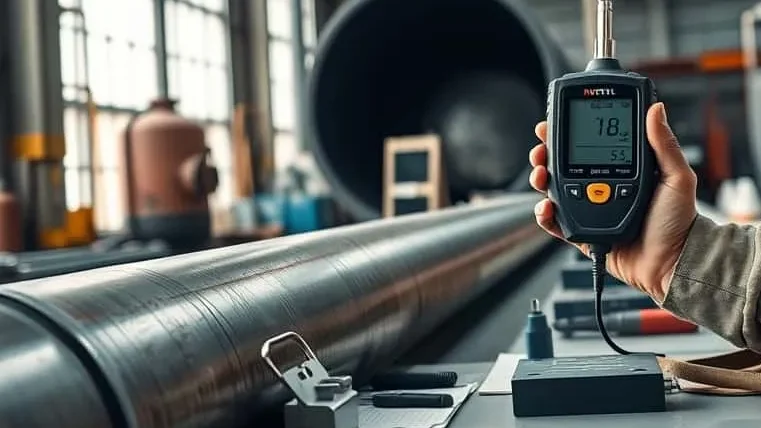

Langkah-Langkah Kalibrasi UTG untuk Material Nikel
Agar pengukuran akurat, teknisi harus melakukan langkah-langkah berikut:
- Atur kecepatan suara material sesuai jenis nikel (untuk Ni 200/201, kecepatan suara sekitar 5600 – 5800 m/s, tetapi sebaiknya diverifikasi dari data pabrik atau blok kalibrasi standar).
- Pilih probe frekuensi tinggi (5 – 10 MHz) untuk dinding tipis.
- Lakukan kalibrasi zero point pada permukaan yang diketahui ketebalannya.
- Verifikasi pengukuran menggunakan multiple echo mode (I-ME) untuk material tipis guna mengurangi error dari echo ganda.
Perbandingan Alat: MITECH MT200 vs YUSHI PM5 Gen2
| Parameter | MITECH MT200 | YUSHI PM5 Gen2 |
|---|---|---|
| Rentang ukur | 0,7 – 300 mm | 0,15 – 500 mm (tergantung probe) |
| Resolusi | 0,01 mm (pilih) | 0,001 mm |
| Akurasi untuk nikel tipis | ~0,02 mm | 0,001 mm |
| Kecepatan suara | 1000 – 9999 m/s | 500 – 9999 m/s |
| Harga perkiraan | ~Rp 11,5 juta | ~Rp 30 – 40 juta |
| Keunggulan utama | Harga ekonomis, kokoh untuk lapangan | Presisi ekstrem untuk nikel tipis (0,3–0,7 mm) |
Pilih MITECH MT200 jika Anda membutuhkan alat serbaguna untuk rentang ketebalan umum dengan biaya terjangkau. Pilih YUSHI PM5 Gen2 jika aplikasi Anda memerlukan pengukuran ketebalan nikel tipis dengan akurasi mikrometer.
Studi Kasus: Insiden Kebocoran Pipa PT Vale di Luwu Timur dan Pelajaran tentang Ketebalan
Pada Agustus 2024, pipa penyalur limbah minyak bakar sulfur tinggi (HSFO) milik PT Vale Indonesia di Desa Asuli, Kecamatan Towuti, Luwu Timur, Sulawesi Selatan, mengalami kebocoran. Limbah mengalir ke saluran irigasi dan area persawahan warga, menyebabkan pencemaran lingkungan yang serius [6]. Investigasi awal mengindikasikan bahwa korosi internal yang tidak terdeteksi menjadi penyebab utama kebocoran. Pipa tersebut seharusnya menjalani inspeksi periodik sesuai Kepmen 300/1997, namun deteksi dini gagal karena kurangnya pemantauan ketebalan secara rutin.
Jika program inspeksi ketebalan berbasis standar API 653 dan Kepmen 300/1997 telah dijalankan dengan baik, misalnya menggunakan UTG secara terjadwal, penipisan dinding akibat korosi dapat diketahui jauh sebelum kebocoran terjadi. Insiden ini menegaskan bahwa kepatuhan terhadap standar ketebalan bukan hanya soal regulasi, tetapi juga soal keselamatan operasional, perlindungan lingkungan, dan keberlanjutan bisnis.
Strategi Mitigasi Korosi dan Tindakan Korektif Ketika Ketebalan di Bawah Standar
Jika hasil inspeksi UTG menunjukkan ketebalan aktual di bawah minimum perhitungan sesuai API 650 atau ASME B31.3, langkah-langkah berikut dapat diambil berdasarkan API 653 [7]:
- Perbaikan dengan welding overlay – menambahkan lapisan logam tahan korosi pada area yang menipis.
- Pemasangan patch plate – memperkuat area lokal dengan pelat baja yang dilas.
- Pelapisan coating internal – menggunakan lapisan pelindung seperti epoxy atau zinc-rich primer untuk memperlambat laju korosi.
- Penggantian komponen – jika ketebalan sudah di bawah batas aman, penggantian pipa atau seksi shell tangki menjadi opsi terakhir.
Untuk pencegahan jangka panjang, investasi pada sistem pemantauan korosi real-time menggunakan sensor UTG yang terintegrasi IoT dapat memberikan peringatan dini. Pemilihan material yang tepat sesuai standar ASTM B161/B163 juga krusial: paduan nikel dengan kandungan Cr dan Mo lebih tinggi menawarkan ketahanan lebih baik terhadap korosi pitting dan stress corrosion cracking di lingkungan agresif [5].
Kesimpulan: Membangun Budaya Inspeksi Ketebalan yang Ketat di Tambang Nikel Indonesia
Kami telah menguraikan bagaimana tiga pilar – standar internasional (API 650/653, ASME B31.3), regulasi lokal (Kepmen 300/1997), dan metode inspeksi (Ultrasonic Thickness Gauge) – harus terintegrasi dalam program inspeksi ketebalan di tambang nikel. Dengan panduan ini, perusahaan dapat secara signifikan mengurangi risiko kebocoran, kerugian finansial akibat downtime, dan dampak pencemaran lingkungan.
Langkah tindak lanjut yang direkomendasikan:
- Pastikan tim inspeksi Anda memiliki sertifikasi API 653 Tank Inspector dan NDT Level II/III untuk ultrasonic testing.
- Kalibrasi dan gunakan ultrasonic thickness gauge yang andal seperti MITECH MT200 untuk inspeksi rutin.
- Laksanakan pelaporan periodik setiap 6 bulan sesuai Kepmen 300/1997 dan hitung TOMB secara berkala.
- Libatkan pihak ketiga bersertifikasi (misal BKI atau Sucofindo) untuk audit independen.
Kami di CV. Java Multi Mandiri adalah supplier dan distributor alat ukur dan uji untuk kebutuhan industri, bukan penyedia jasa inspeksi atau kontraktor konstruksi. Kami berkomitmen membantu perusahaan tambang nikel dan industri lainnya mengoptimalkan operasional dengan menyediakan instrumen pengukuran presisi seperti MITECH MT200. Apakah Anda ingin meningkatkan reliabilitas program inspeksi ketebalan di fasilitas Anda? Diskusikan kebutuhan perusahaan Anda dengan tim kami untuk mendapatkan solusi yang tepat sesuai standar internasional.
Rekomendasi Thickness Gauge – Alat Ukur Ketebalan
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Disclaimer: Artikel ini bersifat informatif dan tidak menggantikan konsultasi dengan inspektor bersertifikasi API 653 atau NDT. Setiap keputusan teknis harus mengacu pada standar terbaru dan kondisi lapangan. Produk MITECH MT200 disebutkan sebagai contoh alat; bandingkan dengan produk lain sesuai kebutuhan.
