Di lingkungan pertambangan nikel Indonesia, aset-aset vital seperti pipa slurry, tangki pelindian (leach tank), dan thickener beroperasi di bawah tekanan mekanis sekaligus serangan kimiawi yang agresif. Debu, kelembaban udara yang sering menembus 90% RH, paparan udara pantai yang sarat garam, serta kontak terus-menerus dengan larutan asam membuat dinding logam menipis tanpa disadari. Ketika penipisan itu akhirnya terdeteksi, sering kali sudah terlambat: kebocoran, blowout, atau downtime produksi yang merugikan miliaran rupiah tak terelakkan.

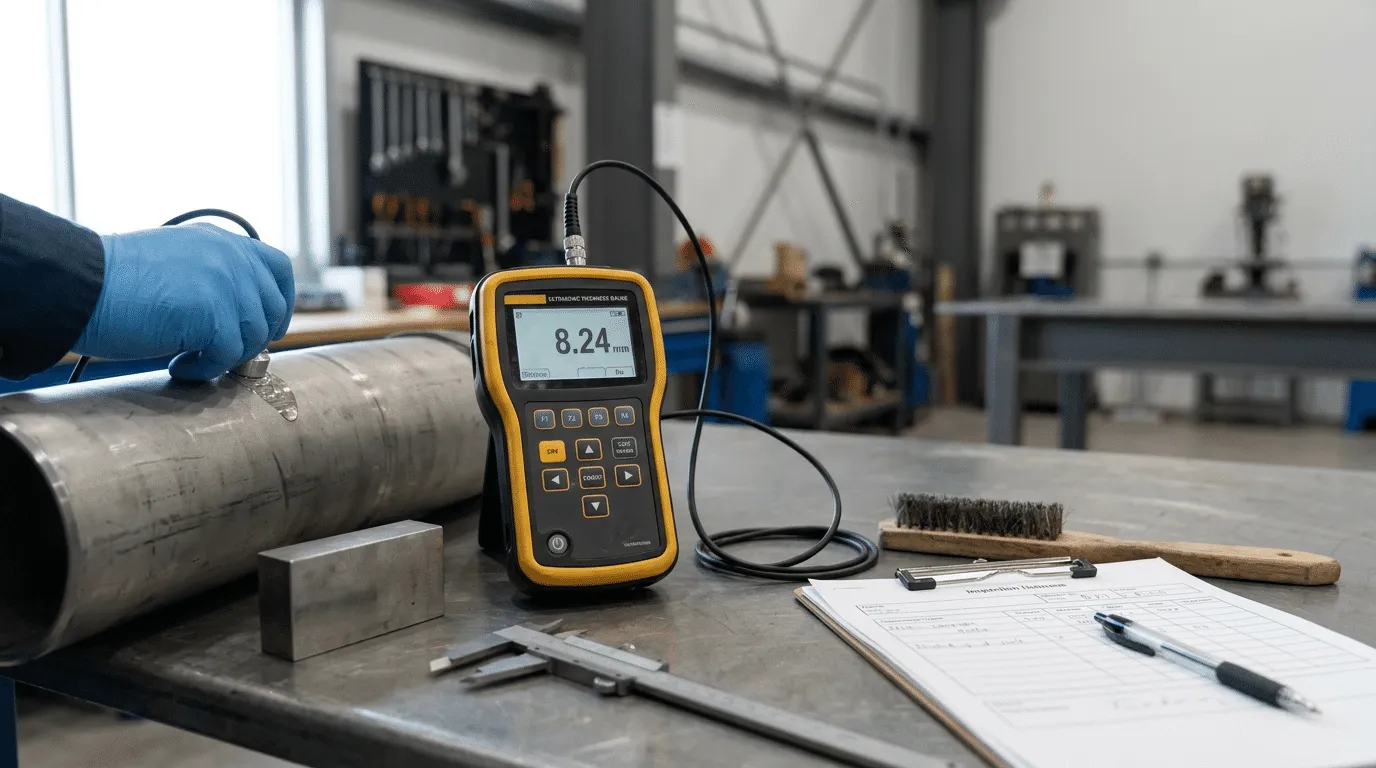

Di sinilah ultrasonic thickness gauge memainkan perannya. Sebagai alat ukur ketebalan non-destruktif yang mengandalkan gelombang ultrasonik, perangkat ini menjadi tulang punggung program inspeksi berbasis standar seperti API 570 dan API 653. Kemampuannya mengukur ketebalan dinding pipa dan tangki hanya dari satu sisi—tanpa membongkar instalasi, tanpa radiasi, dan dalam hitungan detik—menjadikannya instrumen wajib bagi insinyur maintenance, inspektur NDT, dan tim QHSE di sektor tambang.
Artikel ini adalah panduan end-to-end pertama berbahasa Indonesia yang memadukan prinsip kerja ultrasonic thickness gauge, kriteria pemilihan alat yang tepat untuk medan tambang, prosedur kalibrasi dan troubleshooting, hingga metodologi monitoring korosi yang dapat diaudit. Seluruh uraian didukung oleh standar internasional terkini serta penelitian teknis yang kredibel, sehingga Anda tidak hanya mendapatkan daftar produk, melainkan sebuah kerangka kerja yang siap diimplementasikan.
- Cara Kerja Ultrasonic Thickness Gauge dan Spesifikasi Penting
- Mengapa Inspeksi Ketebalan Kritis di Tambang Nikel?
- Kriteria Memilih Ultrasonic Thickness Gauge yang Tahan Medan Tambang
- Prosedur Kalibrasi dan Troubleshooting Akurasi Pengukuran
- Metodologi Monitoring Korosi Berbasis UTG: CML/TML & Perhitungan Corrosion Rate
- Standar, Kepatuhan, dan Sertifikasi dalam Inspeksi NDT
- Rekomendasi Praktis: Menerapkan Program Inspeksi UTG di Tambang Nikel
Cara Kerja Ultrasonic Thickness Gauge dan Spesifikasi Penting
Sebelum memutuskan alat ukur ketebalan apa yang dibeli, para pengambil keputusan di perusahaan tambang perlu memahami teknologi di baliknya. Pemahaman ini akan menghindarkan dari kesalahan spesifikasi yang berujung pada data tidak akurat atau investasi yang sia-sia.
Bagaimana Pulse-Echo Bekerja untuk Mengukur Ketebalan
Prinsip dasar ultrasonic thickness gauge adalah metode pantulan-pulsa (pulse-echo), yang telah distandardisasi secara internasional oleh ASTM E797 [1]. Standar tersebut mendefinisikan praktik pengukuran ketebalan menggunakan kontak langsung dengan transduser ultrasonik. Untuk memahami lebih dalam tentang propagasi gelombang ultrasonik, Anda dapat merujuk ke Prinsip Dasar Ultrasonic Testing (NDT Resource Center, Iowa State University) yang menjelaskan secara visual keunggulan pengukuran satu sisi.
Secara sederhana, sebuah pulsa pendek gelombang ultrasonik dipancarkan oleh probe menembus permukaan material. Ketika pulsa mencapai dinding belakang material, sebagian energi dipantulkan kembali dan diterima oleh probe yang sama. Instrumen lalu menghitung selang waktu tempuh (time-of-flight) dan mengkonversinya menjadi nilai ketebalan berdasarkan kecepatan rambat bunyi (sound velocity) material yang telah dikalibrasi.
Keunggulan utama pendekatan ini adalah kemampuannya bekerja dari satu sisi akses saja—persis yang dibutuhkan untuk memeriksa pipa berdiameter kecil, tangki tertutup, atau bejana bertekanan yang mustahil diukur dengan jangka sorong atau mikrometer. Dengan resolusi yang bisa mencapai 0,01 mm dan rentang pengukuran hingga ratusan milimeter, teknologi pulse-echo ini sudah terbukti sejak instrumen pertama dibangun oleh Werner Sobek pada tahun 1967.
Parameter Spesifikasi Kunci: Range, Resolusi, Akurasi, dan Probe
Memilih spesifikasi ultrasonic thickness gauge industri yang tepat dimulai dari membaca lembar data teknis. Berikut adalah parameter yang paling kritis untuk inspeksi di fasilitas pertambangan:
- Rentang pengukuran (range): Dalam baja, rentang 0,75–300 mm yang dimiliki oleh contoh produk seperti MITECH MT200 sudah mencakup hampir seluruh kebutuhan lapangan tambang—mulai dari pipa slurry tipis (3–6 mm) hingga dinding tangki pelindian setebal 20–25 mm. Semakin lebar rentang yang didukung alat, semakin fleksibel penggunaannya.
- Resolusi vs. akurasi: Resolusi 0,1 mm cukup untuk pemantauan rutin, namun untuk mendeteksi pitting corrosion yang baru mulai terbentuk, resolusi 0,01 mm sangat disarankan. Adapun spesifikasi akurasi tipikal industri adalah ±(0,5%n + 0,1), di mana n adalah nilai ketebalan yang terbaca. Ini berarti pada pengukuran 10,0 mm, toleransi kesalahannya berada dalam ±0,15 mm—sebuah presisi yang dapat diandalkan untuk pengambilan keputusan.
- Frekuensi probe: Probe standar 5 MHz merupakan kompromi terbaik antara penetrasi dan resolusi. Frekuensi lebih rendah (2,25 MHz) mampu menembus material tebal atau berbutir kasar, sementara frekuensi lebih tinggi (7,5–10 MHz) ideal untuk mendeteksi cacat kecil pada material tipis. MITECH MT200 sendiri dibekali probe N05/90° 5 MHz yang sanggup mengukur pipa dengan diameter minimal Φ20 mm dan ketebalan 3,0 mm—sangat relevan untuk jalur pipa berdiameter kecil di plant tambang.
- Sound velocity: Kemampuan mengatur kecepatan rambat bunyi dalam rentang 1.000–9.999 m/s memungkinkan alat mengukur berbagai material, dari baja, aluminium, hingga plastik dan keramik. Fitur ini esensial karena kesalahan memasukkan sound velocity adalah penyebab nomor satu hasil pengukuran yang meleset.
Semua spesifikasi tadi terangkum dalam standar yang diakui global. ASTM E797, misalnya, secara eksplisit menyatakan bahwa “Ultrasonic thickness measurements are used extensively … to determine wall thinning in process equipment caused by corrosion and erosion” [1]. Jadi, ketika alat Anda memenuhi tolok ukur tersebut, data yang dihasilkan sudah sejalan dengan ekspektasi auditor dan badan klasifikasi.
Standar Kalibrasi dan Ketertelusuran Pengukuran
Tingginya spesifikasi tidak ada artinya tanpa kalibrasi yang tepat. Setiap ultrasonic thickness gauge harus dikalibrasi secara berkala untuk menjamin ketertelusuran pengukuran. Standar internasional seperti ASTM E797 mewajibkan penggunaan blok referensi yang diketahui ketebalannya, dan laboratorium berakreditasi ISO/IEC 17025 adalah pihak yang memastikan bahwa alat Anda tertelusur hingga ke standar nasional atau internasional. Untuk memahami pentingnya traceability secara mendalam, Panduan Ketidakpastian Pengukuran (NPL GPG11) memberikan penjelasan komprehensif tentang bagaimana kalibrasi menjamin keandalan data.
Bagi perusahaan tambang, tuntutan ini bukan sekadar formalitas. API 570, kode inspeksi untuk sistem perpipaan, menyebutkan bahwa setiap pengukuran ketebalan harus dilakukan dengan instrumen yang terkalibrasi dan diverifikasi sebelum dan sesudah survei. Ketertelusuran ISO 17025 menjadikan data siap audit dan memperkuat posisi perusahaan saat berhadapan dengan regulator atau perusahaan asuransi. Panduan ketidakpastian pengukuran dari NPL [2] dapat dijadikan acuan untuk memahami mengapa traceability adalah fondasi data yang tepercaya.
Mengapa Inspeksi Ketebalan Kritis di Tambang Nikel?
Lingkungan operasi tambang nikel di Indonesia menghadirkan kombinasi faktor perusak yang jarang ditemukan di sektor industri lain. Tanpa program inspeksi yang ketat, korosi dan erosi akan bekerja diam-diam hingga terjadi kegagalan.
Kondisi Lingkungan yang Mempercepat Korosi
Kelembaban tinggi, suhu permukaan yang bisa melampaui 40°C di siang hari, air proses yang bersifat asam (pH rendah), dan partikel slurry yang abrasif adalah kondisi harian di area tambang. Dalam konteks ini, korosi bukan hanya oksidasi biasa; korosi sumuran (pitting corrosion) yang ditandai dengan lubang sempit namun dalam menjadi ancaman utama. Penelitian dari ITB mengonfirmasi bahwa pitting corrosion sangat berbahaya karena lebar kecil namun kedalaman jauh di atas lebar, sehingga sangat sulit terdeteksi sebelum menembus dinding [3].
Tambang nikel yang terletak di pesisir atau pulau-pulau kecil (Sulawesi, Maluku) juga menghadapi korosi eksternal akibat garam yang terbawa angin laut. Lapisan cat pelindung dapat rusak, dan begitu baja karbon terekspos, laju korosi bisa meningkat secara dramatis. Pemantauan ketebalan dinding secara periodik menggunakan UTG adalah satu-satunya cara untuk mendeteksi penipisan sejak dini.
Komponen Paling Rentan: Pipa Slurry, Leach Tank, Thickener
Tiga aset berikut ini adalah titik paling kritis yang harus menjadi prioritas program inspeksi:
- Pipa slurry: Mengangkut campuran bijih nikel, air, dan reagen kimia, pipa ini mengalami kombinasi erosi (oleh partikel padat) dan korosi (oleh cairan asam). Dinding pipa bisa menipis 0,5–1,5 mm per tahun jika tidak dipantau. Di banyak kasus, kebocoran pertama terjadi di bagian elbow atau sambungan yang turbulensinya tinggi.
- Leach tank: Tangki pelindian menyimpan larutan asam sulfat atau asam lain pada suhu tinggi. Dinding bagian bawah dan area dekat inlet sering kali mengalami korosi paling parah. Pengukuran dengan grid API 653 diperlukan untuk memetakan profil ketebalan seluruh dinding.
- Thickener: Bejana besar ini mengendapkan partikel padat dari slurry. Meskipun tekanan mekanis tidak setinggi tangki bertekanan, volume besar cairan korosif yang ditampungnya membuat kebocoran berdampak lingkungan sangat serius.
Seorang inspektur NDT bersertifikasi yang kami konsultasikan menuturkan pengalamannya: di salah satu fasilitas nikel di Sulawesi, penipisan dinding leach tank hampir mencapai batas minimum (t-min) hanya dalam waktu dua tahun operasi. Tanpa pengukuran rutin, kegagalan tangki sudah pasti terjadi di tahun ketiga.
Dampak Finansial dan Keselamatan Akibat Kegagalan Tidak Terdeteksi
Kebocoran pipa slurry dapat menghentikan produksi selama berjam-jam. Downtime di pabrik pengolahan nikel bernilai miliaran rupiah per hari, belum termasuk biaya pembersihan tumpahan dan potensi denda lingkungan. Kegagalan katastropik seperti blowout akibat pitting yang tak terdeteksi tidak hanya merusak peralatan di sekitarnya, tetapi juga mengancam keselamatan pekerja.
Investasi pada ultrasonic thickness gauge sangat kecil dibandingkan potensi kerugian itu. Satu unit alat ukur ketebalan portabel dengan spesifikasi mumpuni dapat dimiliki dengan anggaran sekitar Rp 11,5 juta—harga yang kembali dalam pencegahan satu insiden kecil sekalipun.
Kriteria Memilih Ultrasonic Thickness Gauge yang Tahan Medan Tambang
Tidak semua UTG diciptakan sama. Alat yang bekerja sempurna di laboratorium ber-AC belum tentu bertahan di bawah terik matahari Tambang Sorowako. Berikut adalah kriteria yang harus menjadi pertimbangan utama.
Rentang Pengukuran dan Akurasi yang Sesuai untuk Pipa Tambang
Seperti disinggung, rentang 0,75–300 mm pada baja yang dimiliki perangkat semacam MITECH MT200 sangat memadai untuk memonitor hampir semua komponen tambang. Pipa slurry tipikal (sch. 40 atau sch. 80) memiliki ketebalan awal antara 3–15 mm, sementara dinding tangki bisa lebih tebal hingga 25 mm. Dengan akurasi ±(0,5%n+0,1), inspektur dapat mendeteksi penipisan sekecil 0,2 mm secara andal—cukup dini untuk merencanakan perbaikan sebelum t-min terlampaui.
Penelitian Honarvar et al. (2014) yang dipresentasikan di konferensi NDT Canada mengingatkan bahwa suhu lingkungan dapat mengubah sound velocity material dan memengaruhi akurasi [4]. Namun dengan prosedur kalibrasi yang tepat dan kompensasi suhu yang dimiliki banyak model modern, akurasi spesifikasi pabrikan tetap dapat dicapai di lapangan.
Portabilitas, Daya Tahan Baterai, dan Desain Ergonomis
Inspeksi lapangan di area tambang menuntut instrumen yang ringan dan tidak merepotkan. MITECH MT200, sebagai contoh, memiliki berat hanya 345 g dan dimensi 132 × 76 × 32 mm—mudah digenggam dan dimasukkan ke dalam saku coverall. Ditenagai oleh dua baterai AA alkaline, alat ini mampu beroperasi hingga 100 jam (dengan lampu latar LCD dimatikan). Keunggulan ini sangat berarti di lokasi yang jauh dari sumber listrik, di mana inspektur mungkin harus mengukur puluhan titik dalam satu hari tanpa khawatir kehabisan daya.
Bobot yang ringan juga mengurangi kelelahan operator, yang secara langsung berkontribusi pada konsistensi kualitas pengukuran. Dalam sebuah survei ketebalan yang melibatkan 200 titik, perbedaan antara alat yang nyaman dipegang dan yang berat bisa mempengaruhi produktivitas hingga 20%.
Ketahanan Lingkungan: IP Rating, Suhu Operasional, dan Perlindungan Guncangan
Kondisi tambang nikel bisa ekstrem: suhu permukaan logam di siang hari melampaui 50°C, debu halus beterbangan di mana-mana, dan hujan tropis turun tiba-tiba. Instrumen yang digunakan harus memiliki perlindungan yang memadai. Casing berbahan ABS yang kedap air, tahan guncangan, dan tahan terhadap minyak serta korosi—seperti yang dimiliki MT200—menjadi syarat minimum.
Batasan kelembaban umum untuk alat ukur ketebalan portabel adalah 80–90% RH non-kondensasi. Desain yang memenuhi kriteria ini akan tetap berfungsi normal di area pengolahan yang uapnya tinggi, asalkan dijaga dengan baik. Perlindungan terhadap guncangan juga krusial: inspektur sering kali harus memanjat struktur atau bekerja di ketinggian, sehingga risiko alat terjatuh tidak bisa dihindari.
Jenis Transduser dan Probe yang Tepat untuk Material Nonseragam
Probe standar 5 MHz, seperti N05/90° yang disertakan pada MITECH MT200, adalah pilihan paling serbaguna. Probe ini mampu mengukur ketebalan baja, aluminium, dan plastik yang umum dijumpai di tambang. Untuk pipa berdiameter kecil, spesifikasi probe yang dapat mengukur minimal Φ20 mm×3,0 mm sudah sangat membantu.
Jika suatu saat Anda perlu mengukur material yang sangat tipis (misalnya lapisan liner karet pada tangki), probe delay line atau multi-echo dapat menjadi tambahan. Namun untuk 90% kebutuhan inspeksi pertambangan, probe 5 MHz standar sudah mencakup semuanya.
Prosedur Kalibrasi dan Troubleshooting Akurasi Pengukuran
Hasil pengukuran yang tidak akurat sering kali bukan disebabkan oleh kesalahan alat, melainkan oleh prosedur yang tidak tepat. Berikut adalah langkah-langkah kalibrasi lapangan dan cara mengatasi masalah umum.
Langkah Kalibrasi Zero dan Sound Velocity pada MT200
Prosedur kalibrasi dasar pada ultrasonic thickness gauge seperti Mitech MT200 dilakukan sebagai berikut:
- Nol-kan probe: Tempatkan probe pada blok kalibrasi baja standar yang disertakan. Alat akan membaca waktu tempuh dan mengunci nilai nolnya.
- Atur sound velocity: Masukkan nilai kecepatan rambat bunyi material yang akan diukur. Untuk baja, nilai tipikal adalah 5.920 m/s; bila tidak yakin, alat MT200 dapat mengukur inverse velocity secara langsung dengan mengukur sampel material yang diketahui ketebalannya.
- Verifikasi: Ukur ketebalan blok kalibrasi yang sama. Hasilnya harus berada dalam rentang toleransi yang ditentukan (±(0,5%n+0,1)). Jika selisihnya lebih besar, ulangi langkah 1 dan 2 atau periksa kondisi probe.
Standar API 570 secara tegas menyaratkan verifikasi kalibrasi sebelum dan sesudah setiap survei ketebalan. Dengan mengikuti prosedur ini, data yang Anda kumpulkan akan memiliki ketertelusuran yang diperlukan untuk audit.
Verifikasi dengan Calibration Block dan Standar Ketertelusuran
Calibration block yang disertakan dalam paket penjualan adalah alat verifikasi cepat di lapangan. Untuk memenuhi persyaratan ISO 17025, blok tersebut idealnya memiliki sertifikat dari laboratorium terakreditasi. Dengan begitu, setiap kali Anda mengkalibrasi alat, hasilnya tertelusur hingga ke standar nasional atau internasional. Praktik baik ini bukan hanya meningkatkan kepercayaan data, tetapi juga menjadi bukti kepatuhan saat menghadapi auditor pihak ketiga. Panduan Ketidakpastian Pengukuran (NPL GPG11) memberikan kerangka kerja yang solid untuk memahami dan mendokumentasikan ketertelusuran ini.
Penyebab Umum Hasil Tidak Akurat dan Cara Mengatasinya
Berikut adalah penyebab paling sering kesalahan pembacaan dan solusinya:
- Permukaan kotor atau berkarat: Karat tebal dan scale bertindak sebagai lapisan tambahan yang memperlambat pulsa ultrasonik. Bersihkan permukaan dengan sikat baja atau gerinda ringan hingga logam dasar terlihat.
- Sound velocity keliru: Setiap material memiliki sound velocity unik. Memasukkan nilai yang salah—misalnya menggunakan nilai aluminium untuk baja—akan menghasilkan ketebalan yang meleset puluhan persen. Selalu periksa referensi sound velocity untuk material yang diukur.
- Couplant tidak merata: Gel couplant berfungsi menghantarkan gelombang dari probe ke material. Oleskan lapisan tipis dan merata; gelembung udara akan menimbulkan false echo.
- Echo ambiguity pada pipa tipis: Pada material yang sangat tipis (< 2 mm), pulsa pantulan bisa tumpang tindih sehingga alat salah membaca. Gunakan probe delay line atau aktifkan mode multi-echo jika tersedia.
- Efek suhu: Seperti yang sudah disinggung dari penelitian Honarvar et al., perubahan suhu mengubah sound velocity. Pada pipa yang terkena sinar matahari langsung (bisa mencapai 55°C), sound velocity baja turun sekitar 0,6 m/s per °C. Banyak UTG modern memiliki fitur kompensasi suhu, namun jika tidak, lakukan kalibrasi pada suhu yang mendekati suhu pengukuran.
Pengaruh Suhu Lapangan terhadap Akurasi: Studi Kasus
Untuk memberikan gambaran konkret, mari lihat data dari penelitian Honarvar et al. [4]. Mereka mengukur longitudinal wave velocity pada baja: pada suhu pengujian tertentu, nilainya 5.912,7 m/s, sementara pada suhu standar (biasanya 25°C) nilainya 5.916,6 m/s. Perbedaan 3,9 m/s ini, bila digunakan tanpa koreksi pada pengukuran 20 mm, akan menghasilkan error sekitar 0,013 mm—kecil, tetapi menjadi signifikan bila dikalikan dengan jumlah titik ukur dan keperluan perhitungan corrosion rate. Di lingkungan tambang Indonesia yang suhunya jauh lebih tinggi, efek ini bisa lebih besar. Karena itulah, “temperature is a significant parameter affecting the uncertainty of ultrasonic thickness measurements which is usually overlooked” [4].
Metodologi Monitoring Korosi Berbasis UTG: CML/TML & Perhitungan Corrosion Rate
Memiliki ultrasonic thickness gauge tanpa metodologi yang terstruktur sama seperti memiliki speedboat tanpa peta. API 570 dan API 653 memberikan kerangka kerja yang harus diadopsi.
Menentukan Titik Ukur (CML/TML) pada Pipa Berdasarkan API 570
Condition Monitoring Location (CML) adalah titik spesifik pada sistem perpipaan yang ditetapkan untuk pengukuran ketebalan berulang. API Standard 570 — Piping Inspection Code (American Petroleum Institute) edisi ke-5 mendefinisikan bahwa setiap CML harus diidentifikasi secara unik, diberi penandaan permanen, dan diukur pada interval yang ditentukan [5].
Untuk memulainya, lakukan langkah berikut:
- Pilih lokasi yang paling rentan: elbow, tee, reducer, dan bagian lurus yang coating-nya rusak.
- Untuk pipa lurus dengan diameter seragam, tempatkan CML setiap 2–5 meter.
- Catat posisi setiap CML pada gambar isometrik, lengkap dengan orientasi jam (misalnya pukul 12, 3, 6, 9) untuk mendapatkan profil ketebalan sekeliling pipa.
Di salah satu jalur pipa slurry tambang nikel yang kami amati, inspektur menempatkan 48 titik CML pada satu section pipa sepanjang 6 meter (8 titik per meter dengan spasi 12,5 cm) untuk mendapatkan peta ketebalan yang sangat rinci. Pendekatan ini, meskipun padat, memberikan keyakinan tinggi bahwa tidak ada pitting yang terlewat.
Protokol Grid Pengukuran untuk Tangki dan Bejana (API 653)
Untuk tangki penyimpanan dan bejana, API 653 mensyaratkan pengukuran ketebalan pada grid yang terdefinisi. Setiap pelat (plate) dinding tangki harus diukur minimal pada lima titik: empat sudut dan satu titik tengah. Untuk survei yang lebih komprehensif, grid 1 m × 1 m dapat diterapkan. Data ini kemudian digunakan untuk menghitung laju korosi dan remaining life tangki. Panduan Implementasi Inspeksi Tangki API 653 (Rutgers University Libraries) memberikan detail protokol thickness survey dan interpretasi hasil yang dapat langsung diadopsi.
Panduan implementasi API 653 [6] menekankan bahwa seluruh permukaan yang akan diukur harus dibersihkan secara mekanis (hydro-blasting atau sandblasting) agar hasil pengukuran valid. Prosedur ini juga harus disaksikan oleh surveyor klasifikasi bila tangki berada di bawah yurisdiksi klas.
Menghitung Corrosion Rate dan Menentukan Interval Inspeksi Ulang
Dari data ketebalan yang terkumpul, Anda dapat menghitung beberapa parameter kunci:
- Short-Term Corrosion Rate (STCR) = (t_previous – t_current) / waktu antara dua pengukuran
- Long-Term Corrosion Rate (LTCR) = (t_initial – t_current) / total waktu operasi
- Remaining Life (RL) = (t_current – t_min) / corrosion rate (biasanya digunakan nilai STCR yang lebih konservatif)
API 570 menetapkan bahwa interval inspeksi maksimum tidak boleh melebihi setengah dari remaining life (atau batas atas 5 tahun untuk Class 1, 10 tahun untuk Class 2 & 3). Sebagai contoh, bila pipa memiliki t_current 10,0 mm, t_min 8,0 mm, dan STCR 0,5 mm/tahun, maka RL = (10,0–8,0)/0,5 = 4 tahun, sehingga interval inspeksi maksimum adalah 2 tahun.
Studi Kasus Simulasi: Program Monitoring di Tambang Nikel
Mari kita simulasikan pada pipa slurry 8 inci di fasilitas nikel:
- Tebal awal (t_initial): 12,7 mm
- t_min (berdasarkan perhitungan tekanan): 10,0 mm
- Setelah 1 tahun operasi, inspektur menggunakan MT200 dan mengukur ketebalan 11,9 mm.
- STCR = (12,7 – 11,9) / 1 = 0,8 mm/tahun
- Remaining life = (11,9 – 10,0) / 0,8 = 2,375 tahun ≈ 2 tahun 4 bulan
- Interval inspeksi maksimum = 2,375/2 ≈ 1,2 tahun → dibulatkan menjadi 1 tahun
Kesimpulan: pipa ini harus diinspeksi ulang dalam 12 bulan. Skenario ini memperlihatkan bagaimana investasi pada UTG portabel dan komitmen pengukuran rutin dapat mencegah kegagalan yang tidak terdeteksi.
Standar, Kepatuhan, dan Sertifikasi dalam Inspeksi NDT
Keandalan data UTG tidak lengkap tanpa kepatuhan terhadap standar. Di bawah ini adalah standar inti yang harus menjadi acuan setiap program inspeksi di tambang.
ASTM E797 dan ISO 16809: Praktik Standar Pengukuran Ketebalan
ASTM E797/E797M adalah standar praktik untuk pengukuran ketebalan secara manual dengan metode kontak pulse-echo [1]. Dokumen ini menetapkan guidelines mulai dari pemilihan instrumen, kalibrasi, hingga prosedur pengukuran pada suhu tidak melebihi 93°C. ISO 16809 merupakan padanan internasional yang sering dirujuk bersamaan, terutama di proyek-proyek dengan persyaratan Eropa.
Keduanya menekankan bahwa instrumen harus dikalibrasi menggunakan blok referensi yang diketahui ketebalannya, dan penyimpangan yang melebihi toleransi harus segera dikoreksi. Ini sejalan dengan praktik kalibrasi yang sudah dijelaskan sebelumnya.
API 570 dan API 653: Kerangka Inspeksi Pipa dan Tangki
API 570 (Piping Inspection Code) [5] dan API 653 (Tank Inspection, Repair, Alteration, and Reconstruction) adalah standar yang menjadi acuan global untuk inspeksi peralatan proses. API 570 mewajibkan penggunaan instrumen yang akurat, penetapan CML/TML, perhitungan laju korosi, dan penentuan interval inspeksi ulang. Sementara itu, API 653 mengatur secara rinci bagaimana melakukan thickness survey pada dinding tangki, termasuk grid pengukuran dan evaluasi sisa umur.
Penting untuk dicatat bahwa API juga menawarkan program sertifikasi inspektur perpipaan (API 570) dan inspektur tangki (API 653), yang diakui secara internasional. Memiliki inspektur bersertifikat di tim Anda adalah nilai tambah yang besar untuk kredibilitas program inspeksi. Untuk informasi resmi dan pembaruan standar, kunjungi API Standard 570 — Piping Inspection Code (American Petroleum Institute).
Traceability Kalibrasi ISO 17025 dan Pentingnya untuk Audit
Agar hasil pengukuran UTG dapat diterima dalam audit, sertifikat kalibrasi harus diterbitkan oleh laboratorium yang terakreditasi ISO/IEC 17025. Standar ini memastikan bahwa laboratorium telah memenuhi syarat kompetensi teknis dan manajerial, serta bahwa kalibrasinya tertelusur hingga ke satuan SI melalui rantai perbandingan yang tak terputus. Panduan Ketidakpastian Pengukuran (NPL GPG11) adalah sumber otoritatif untuk memahami bagaimana traceability ini dibangun dan dipertahankan.
Di Indonesia, sejumlah laboratorium milik B2TKS atau lembaga pengujian swasta sudah menyandang akreditasi ini. Mengalibrasi ultrasonic thickness gauge Anda di lab tersebut memberikan jaminan bahwa setiap angka yang tercatat siap dipertanggungjawabkan di hadapan auditor, perusahaan asuransi, atau regulator tambang.
Sertifikasi Operator NDT: ISO 9712 dan Kompetensi Lapangan
Sehebat apa pun teknologinya, hasil pengukuran tetap bergantung pada kompetensi operator. ISO 9712 adalah standar internasional untuk kualifikasi dan sertifikasi personel NDT. Sertifikasi Level I memperbolehkan operator melakukan pengukuran di bawah supervisi, sementara Level II dan III diberikan wewenang untuk menginterpretasi hasil, menetapkan teknik inspeksi, dan menyusun laporan.
Banyak proyek tambang besar mensyaratkan bahwa seluruh personel UTG mereka minimal bersertifikat Level I ISO 9712. Menyertakan sertifikat ini dalam dokumen tendering atau laporan inspeksi akan meningkatkan keyakinan klien dan auditor terhadap kompetensi tim Anda.
Rekomendasi Praktis: Menerapkan Program Inspeksi UTG di Tambang Nikel
Setelah memahami seluruh aspek teknis, saatnya menyusun implementasi di lapangan. Bagian ini akan merangkum langkah-langkah konkret beserta contoh perangkat yang memenuhi kriteria.
Checklist Peralatan dan Persiapan Lapangan
Sebelum menuju lokasi, pastikan item berikut ada dalam tas inspeksi Anda:
- Ultrasonic thickness gauge (contoh: MITECH MT200) dan probe cadangan
- Calibration block dan sertifikat kalibrasi terkini
- Gel couplant (pastikan tidak kedaluwarsa atau mengering)
- Alat pembersih permukaan: sikat baja, gerinda tangan, kain lap
- Baterai AA alkaline cadangan (2–4 buah)
- Lembar data CML/TML dan gambar isometrik
- APD lengkap: helm, sarung tangan, kacamata safety, sepatu safety
- Clipboard atau tablet untuk mencatat hasil
Lakukan zero calibration di tempat teduh sekitar 15 menit sebelum pengukuran pertama, dan biarkan probe menyesuaikan dengan suhu permukaan yang akan diukur.
Langkah-langkah Pelaksanaan Inspeksi di Lapangan
- Identifikasi CML/TML sesuai gambar isometrik. Tandai titik dengan spidol permanen bila belum ada penanda.
- Bersihkan permukaan di setiap titik dari karat, scale, cat longgar, atau kotoran. Luas area yang dibersihkan minimal sebesar diameter probe (sekitar 15 mm).
- Lakukan kalibrasi zero pada blok referensi di suhu sekitar. Catat nilai kalibrasi.
- Oleskan couplant tipis dan rata pada permukaan yang sudah bersih.
- Tempelkan probe dengan tekanan konstan; tunggu hingga bacaan stabil.
- Catat ketebalan pada lembar data.
- Ulangi untuk semua titik dan semua orientasi jam (bila diperlukan).
- Setelah seluruh CML selesai, verifikasi kalibrasi ulang untuk memastikan alat tidak bergeser.
- Siapkan laporan yang mencakup data mentah, peta ketebalan, dan perhitungan corrosion rate.
Untuk tangki berukuran sedang dengan 120 titik ukur, satu tim berdua dapat menyelesaikan survei dalam 3–4 jam, termasuk pembersihan. Efisiensi ini didukung oleh alat yang ringan, baterai tahan lama, dan kemampuan pencatatan cepat.
Memilih Model Ultrasonic Thickness Gauge yang Tepat: Contoh MITECH MT200
Di antara banyak opsi di pasar, MITECH MT200 layak dijadikan acuan bagi alat ukur ketebalan yang memenuhi seluruh kriteria lapangan tambang nikel:
| Spesifikasi | Detail |
|---|---|
| Rentang pengukuran (baja) | 0,75–300 mm |
| Akurasi | ±(0,5%n + 0,1) |
| Resolusi | 0,1 mm / 0,01 mm (dapat dipilih) |
| Sound velocity | 1.000–9.999 m/s |
| Probe standar | N05/90° 5 MHz, mampu mengukur pipa Φ20 mm×3,0 mm |
| Daya tahan baterai | Hingga 100 jam (2×AA alkaline) |
| Berat & dimensi | 345 g, 132×76×32 mm |
| Casing | ABS waterproof, shockproof, tahan minyak & debu |
| Transfer data | USB 2.0 |
| Harga indikatif | ~Rp 11.500.000 (dapat berubah) |
Rekomendasi Thickness Gauge – Alat Ukur Ketebalan
Multi-Mode Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Keberhasilan program inspeksi ketebalan di tambang nikel bergantung pada tiga pilar: pemahaman teknologi UTG yang mendalam, pemilihan alat dengan kriteria ketat (rentang, ketahanan lapangan, portabilitas, akurasi), serta metodologi monitoring korosi berbasis standar API 570/653 yang didukung kalibrasi tertelusur. Artikel ini telah menyajikan kerangka kerja lengkap untuk mewujudkan ketiganya.
CV. Java Multi Mandiri adalah mitra bisnis yang dapat membantu perusahaan Anda memenuhi kebutuhan peralatan inspeksi non-destruktif, khususnya di sektor pertambangan dan industri berat. Kami tidak sekadar memasok ultrasonic thickness gauge, tetapi juga menyediakan dukungan teknis untuk memastikan alat yang Anda pilih benar-benar sesuai dengan tantangan operasional. Untuk informasi lebih lanjut, spesifikasi lengkap, atau penawaran khusus MITECH MT200, silakan kunjungi halaman produk resmi atau konsultasikan solusi bisnis yang paling tepat bagi perusahaan Anda.
Informasi harga bersifat indikatif dan dapat berubah sewaktu-waktu. Untuk detail akurat dan penawaran resmi, hubungi distributor resmi atau kunjungi laman produk terkait.
