Panduan Inspeksi Ketebalan Pipa Gas & Prioritas Segmen Rentan

Mengapa Inspeksi Ketebalan Pipa Distribusi Gas Itu Krusial?

Dampak Korosi dan Penipisan Dinding Pipa yang Tidak Terdeteksi

Korosi internal terjadi akibat kandungan air, asam, atau senyawa korosif yang terbawa dalam aliran gas, sementara korosi eksternal dipicu oleh kegagalan lapisan pelindung (coating) atau sistem proteksi katodik. Kedua mekanisme ini bekerja secara bertahap: korosi seragam mengurangi ketebalan dinding secara merata, sedangkan korosi pitting menciptakan titik‑titik lemah lokal yang jauh lebih berbahaya karena sulit diprediksi.

Sebuah studi lapangan dari Politeknik Negeri Ambon pada pipa distribusi bahan bakar di PLTMG Waai mengungkapkan laju korosi setinggi 0,183 mm per tahun. Dengan ketebalan awal 6 mm, kondisi tersebut berarti penipisan 3% setiap tahun—cukup signifikan untuk menurunkan keandalan pipa dalam hitungan tahun. American Petroleum Institute melalui API 570 edisi ke‑5 mewajibkan pemeriksaan ketebalan dinding secara berkala menggunakan metode Non‑Destructive Testing (NDT) agar degradasi semacam ini dapat terdeteksi sebelum mencapai ketebalan kritis.

Konsekuensi Operasional dan Keselamatan: Dari Kebocoran Hingga Kegagalan Sistem

Kebocoran kecil yang dibiarkan tanpa penanganan akan berubah menjadi akumulasi gas yang sangat mudah terbakar. PT Spindo, salah satu produsen pipa nasional, menyoroti bahwa banyak kasus kebocoran pipa gas berawal dari penipisan dinding yang luput dari pantauan rutin, berujung pada ledakan atau kebakaran yang menimbulkan kerugian ekonomi dan gangguan pasokan energi. Penipisan 1 mm pada pipa berdiameter 3 inci, misalnya, dapat mengurangi Maximum Allowable Operating Pressure (MAOP) hingga 15–20%, memaksa operator menurunkan kapasitas distribusi atau bahkan menghentikan operasi.

Standar Industri: API 570 Edisi ke‑5 sebagai Acuan Inspeksi Pipa Gas

API 570 edisi ke‑5 yang dirilis bersama API RP 574 menjadi tonggak penting dalam standar inspeksi perpipaan. Beberapa pembaruan signifikan mencakup definisi peran Inspection Supervisor, penguatan persyaratan inspeksi perangkat pelepas tekanan, serta mekanisme penundaan inspeksi yang terdokumentasi. Standar ini selaras dengan program API Individual Certification Program (ICP) yang menyediakan sertifikasi personel inspeksi untuk memastikan setiap pemeriksaan dilakukan oleh tenaga dengan kompetensi terverifikasi.

Metode Inspeksi Ketebalan Pipa Gas Sesuai API 570

Persiapan dan Klasifikasi Sirkuit Pipa (Piping Circuit Classification)

API 570 mengelompokkan sirkuit perpipaan menjadi Kelas 1 hingga 4 berdasarkan tingkat risiko kebocoran. Klasifikasi ini menentukan interval inspeksi Ultrasonic Thickness (UT): sirkuit Kelas 1 dengan risiko tertinggi direkomendasikan diinspeksi setiap 5 tahun, sementara sirkuit Kelas 4 dapat diperpanjang hingga 10 tahun. Frekuensi ini dapat dipercepat apabila ditemukan indikasi degradasi yang signifikan atau terjadi perubahan kondisi operasi. Langkah awal yang harus dilakukan adalah mengumpulkan data teknis pipa—tekanan desain, suhu, material, riwayat korosi, dan ketebalan awal—sebagai dasar penentuan kelas.

Kombinasi Metode NDT: Visual, Surface, Volumetric, dan Leak Testing

API 570 mewajibkan empat pilar inspeksi: pemeriksaan visual untuk mendeteksi kerusakan eksternal, surface inspection (misalnya magnetic particle testing) untuk mengidentifikasi retak permukaan, volumetric testing yang mengandalkan ultrasonic thickness gauge (UTG) dan radiografi untuk mengukur ketebalan dinding, serta leak testing untuk memverifikasi integritas sistem. Di antara keempatnya, volumetric testing menjadi andalan utama karena mampu mendeteksi korosi internal yang tidak kasatmata secara visual, sesuai panduan yang diuraikan oleh praktisi inspeksi perpipaan.

Prosedur Pengukuran Ketebalan Sistematis: Grid 8 Titik per Meter

Metodologi yang direkomendasikan adalah grid dengan 8 titik pengukuran per meter linear pipa, dengan jarak antartitik sekitar 12,5 cm—sehingga pada satu span pipa 6 meter terkumpul 48 titik data. Pendekatan ini diadopsi dari studi kasus di PLTMG Waai yang menerapkan 624 titik pengukuran pada pipa sepanjang 78 meter. Jumlah titik yang memadai sangat penting untuk menangkap korosi lokal (pitting) yang mungkin hanya selebar beberapa sentimeter, sekaligus meningkatkan keandalan perhitungan laju korosi rata‑rata.

Menghitung Laju Korosi dan Sisa Umur Pakai dengan Formula API 570 Point 7.1

API 570 menyediakan formula sederhana untuk menentukan laju korosi:

Corrosion Rate (mm/year) = (tinitial - tactual) / time

di mana t_initial adalah ketebalan awal, t_actual adalah ketebalan terukur saat ini, dan time adalah selang waktu sejak pemasangan atau inspeksi terakhir. Sisa umur pakai dihitung dengan:

Remaining Life = (tactual - tminimum) / Corrosion Rate

Sebagai contoh, data dari pipa distribusi B.35 (ASTM A53 Grade B) di PLTMG Waai menunjukkan laju korosi antara 0,133 mm/tahun hingga 0,183 mm/tahun, menghasilkan sisa umur antara 13,5 hingga 20,1 tahun. Dengan informasi ini, operator dapat menjadwalkan penggantian pipa jauh sebelum ketebalan minimum kritis tercapai, yang umumnya ditentukan berdasarkan persyaratan API 5L dan MAOP.

Memilih Alat Ukur Ketebalan Ultrasonik (UTG) yang Tepat untuk Pipa Gas

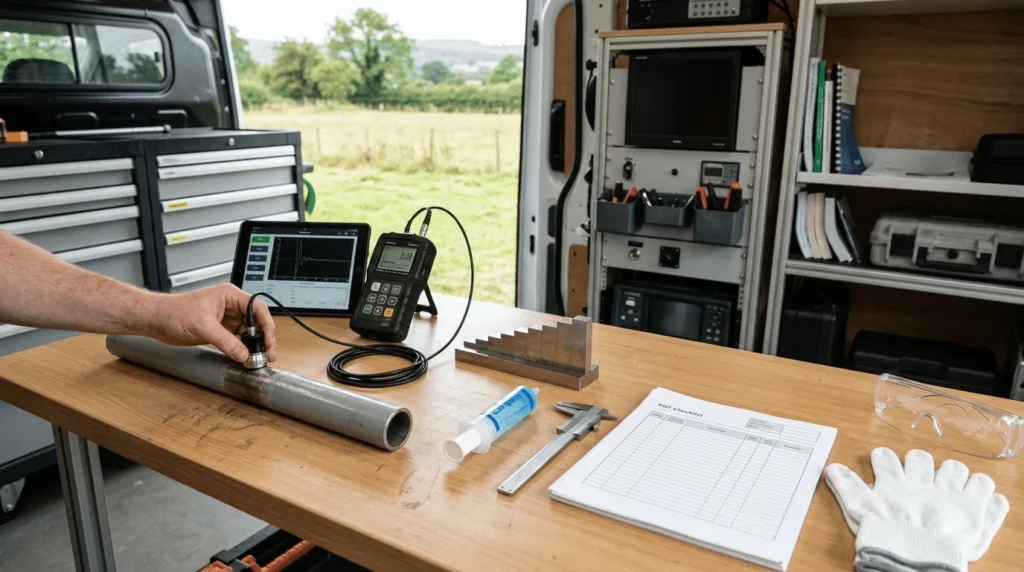

Prinsip Kerja Ultrasonic Thickness Gauge: Pulse-Echo vs Echo-Echo

UTG bekerja dengan memancarkan gelombang ultrasonik yang menembus material dan memantul kembali dari permukaan dinding dalam. Waktu tempuh gelombang (time‑of‑flight) dikonversi menjadi nilai ketebalan. Mode Pulse‑Echo (P‑E) cocok untuk permukaan bersih, sementara mode Echo‑Echo (E‑E) mampu mengabaikan lapisan coating atau cat sehingga pengukuran ketebalan logam dasar tetap akurat—sebuah kemudahan vital saat memeriksa pipa gas yang dilapisi anti‑korosi tanpa harus mengelupas lapisan pelindung.

Spesifikasi Kunci dan Teknologi Terkini: Studi Kasus Mitech MT660

Salah satu instrumen modern yang dirancang untuk inspeksi pipa adalah Mitech MT660. Alat ini menawarkan rentang ukur 0,65–600 mm pada mode P‑E dan 3–100 mm pada E‑E, resolusi selektif hingga 0,001 mm, layar LCD warna untuk visualisasi data lapangan, konektivitas Bluetooth dan USB, serta bobot ringan 317 gram yang memudahkan pekerjaan di ketinggian atau ruang sempit. Fitur intelligent warning akan memberikan peringatan otomatis jika nilai ketebalan di luar rentang yang ditetapkan, sementara kemampuan multi‑point memungkinkan pencatatan puluhan titik pengukuran dalam satu sesi.

Perbandingan Merek dan Harga UTG di Pasar Indonesia

Di pasar Indonesia, UTG tersedia dalam tiga segmen harga. Kelas entry‑level (Rp2,25–3,5 juta) seperti Smart Sensor AS850 sudah mencukupi untuk pengecekan cepat, meskipun resolusi dan fitur komunikasi datanya terbatas.

Kelas menengah (Rp5–8 juta) menawarkan akurasi lebih tinggi dan dukungan garansi resmi, sementara kelas premium (di atas Rp15 juta) dilengkapi sertifikasi dan ketahanan lingkungan ekstrem. Untuk aplikasi pipa gas yang memerlukan dokumentasi dan analisis tren, kami merekomendasikan UTG dengan resolusi minimal 0,01 mm dan dukungan Bluetooth agar data dapat langsung dipindahkan ke sistem manajemen aset.

Tips Memilih Probe dan Aksesori yang Tepat untuk Lingkungan Operasi Gas

Probe menjadi komponen kritis yang harus disesuaikan dengan karakteristik pipa. Probe standar P5EE (5 MHz, kristal 10 mm) mampu mengukur pipa berdiameter minimal 20 mm dengan ketebalan 3,0 mm, cocok untuk pipa distribusi sekunder. Untuk pipa dengan suhu tinggi, gunakan kabel tahan panas; untuk lingkungan berdebu atau berminyak, pilih probe dengan casing kedap (sealed) agar ketahanannya terjaga sesuai rekomendasi API RP 574 tentang kondisi permukaan inspeksi.

Strategi Prioritas Inspeksi Berbasis Risiko: Optimalkan Sumber Daya Terbatas

Klasifikasi Kondisi Pipa: Baik, Sedang, Buruk — Metode Sederhana dan Efektif

Riset dari Institut Teknologi Bandung (ITB) mengembangkan sistem prioritas inspeksi dengan mengelompokkan segmen pipa menjadi tiga kategori: baik, sedang, dan buruk, berdasarkan data ketebalan aktual, laju korosi, dan umur layanan. Pipa kategori buruk menjadi prioritas utama, kemudian disusul kategori sedang. Metode ini terbukti efektif mengatasi kelemahan sistem yang hanya mengandalkan laporan masyarakat dan memungkinkan tim pemeliharaan untuk memfokuskan sumber daya pada segmen dengan risiko kebocoran tertinggi.

Risk-Based Inspection dengan API 581: Menentukan Urutan dan Interval Inspeksi

Pendekatan yang lebih kuantitatif diberikan oleh API 581 yang mengintegrasikan probability of failure dan consequence of failure untuk menghasilkan risk level setiap komponen. Penelitian dari Universitas Diponegoro pada Stasiun Gas Blora, Jawa Tengah, menerapkan metode ini pada pipa gas lurus dan sambungan Tee, menghasilkan urutan prioritas inspeksi berdasarkan perhitungan laju korosi dan remaining life. Hasilnya menunjukkan bahwa pipa dengan kombinasi tekanan tinggi dan diameter kecil memiliki risk level paling kritis dan harus diinspeksi dalam interval pendek. Metode ini dapat dijalankan dengan perangkat lunak sederhana seperti Microsoft Excel, cocok diterapkan oleh perusahaan distribusi yang belum memiliki sistem enterprise.

Menyusun Jadwal Inspeksi Rutin: Fokus pada Segmen Rentan Terlebih Dahulu

Setelah prioritas ditetapkan, susun jadwal inspeksi yang memuat inspeksi detail tahunan untuk pipa kategori buruk, inspeksi visual semesteran untuk kategori sedang, dan peninjauan berkala untuk kategori baik. Studi dari ITB merekomendasikan pelaksanaan inspeksi rutin pada malam hari ketika pipa bertekanan penuh, serta menyediakan tim mobil yang dapat merespons cepat jika ditemukan kebocoran kecil. Jadwal ini kemudian diintegrasikan dengan sistem manajemen aset agar setiap temuan langsung tercatat dan menjadi dasar penyesuaian interval.

Digitalisasi Data Inspeksi: Menuju Predictive Maintenance

Manfaat Konektivitas Bluetooth dan USB pada UTG Modern

Penggunaan UTG dengan konektivitas Bluetooth dan USB menghilangkan kesalahan input manual yang selama ini menjadi sumber ketidakakuratan data. Data ketebalan dari Mitech MT660, misalnya, dapat langsung dikirim ke smartphone atau tablet, divisualisasikan dalam grafik tren, dan disimpan sebagai catatan audit digital yang memenuhi persyaratan kepatuhan API 570. Kemampuan ini mempercepat siklus laporan dari beberapa hari menjadi hitungan jam.

Integrasi Data Ketebalan ke Sistem Manajemen Aset dan Prediksi Kegagalan

Data historis ketebalan dari berbagai titik pengukuran dimanfaatkan untuk menghitung ulang remaining life secara dinamis. Ketika laju korosi melonjak di segmen tertentu, sistem dapat mengeluarkan peringatan dini agar dilakukan inspeksi tambahan. Konsep Pipeline Integrity Management System (PIMS) di industri migas mendorong penerapan threshold minimum wall thickness yang terhubung langsung dengan MAOP, sehingga risiko kegagalan pipa dapat diprediksi dan dihindari sebelum terjadi insiden.

Studi Kasus: Praktik Inspeksi di Lapangan Indonesia

Inspeksi Pipa Distribusi BBM di PLTMG Waai: Data, Temuan, dan Rekomendasi

Studi di PLTMG Waai menggunakan pipa ASTM A53 Grade B seamless berdiameter 3 inci (88 mm) dengan ketebalan awal 6 mm. Tim peneliti menerapkan grid 8 titik per meter sehingga terkumpul 624 pengukuran. Hasil perhitungan menunjukkan laju korosi bervariasi antara 0,133 hingga 0,183 mm per tahun, dan sisa umur pakai berkisar 13,5–20,1 tahun. Pipa nomor 5 mencatat sisa umur terendah dan direkomendasikan untuk diprioritaskan dalam jadwal penggantian. Temuan ini menggarisbawahi pentingnya pengukuran sistematis dan penggunaan formula API 570 sebagai dasar pengambilan keputusan.

Penerapan Risk-Based Inspection di Stasiun Gas Blora, Jawa Tengah

Penelitian di Stasiun Gas Blora mengaplikasikan standar API 581 untuk menilai risiko pada pipa gas lurus dan sambungan Tee. Setelah menghitung laju korosi dan konsekuensi kegagalan, tim peneliti menyusun urutan prioritas inspeksi yang langsung dapat diimplementasikan oleh operator lapangan. Pendekatan ini memungkinkan efisiensi anggaran hingga 30% karena sumber daya inspeksi tidak disebar merata, melainkan dikonsentrasikan pada segmen risiko tinggi. Hasil perhitungan remaining life juga dijadwalkan ulang setiap kali inspeksi dilakukan, menciptakan siklus perbaikan berkelanjutan.

Kesimpulan dan Langkah Selanjutnya: Mulai Program Inspeksi Proaktif

Inspeksi ketebalan pipa gas yang rutin dan terstruktur adalah benteng pertama melawan kebocoran yang tidak terdeteksi. Dengan mengadopsi standar API 570 edisi ke‑5, menerapkan grid pengukuran 8 titik, memilih UTG modern yang sesuai dengan karakteristik pipa, serta menerapkan strategi prioritas berbasis risiko, perusahaan distribusi gas dapat menekan risiko operasional sekaligus memperpanjang usia aset secara signifikan.

Audit jaringan pipa Anda hari ini. Mulailah dari pengumpulan data ketebalan awal, klasifikasikan setiap segmen, dan susun jadwal inspeksi yang berfokus pada titik‑titik paling rentan. Untuk mendukung akurasi dan efisiensi, pertimbangkan alat ukur ketebalan ultrasonik seperti Mitech MT660 yang telah dilengkapi konektivitas digital dan mode Echo‑Echo. Konsultasikan kebutuhan inspeksi Anda kepada mitra terpercaya agar setiap langkah yang diambil benar‑benar sesuai dengan kondisi lapangan.

Sebagai pemasok dan distributor alat ukur dan instrumen pengujian yang melayani kebutuhan bisnis dan industri, CV. Java Multi Mandiri siap membantu perusahaan Anda mengoptimalkan program inspeksi dan memenuhi kebutuhan peralatan komersial yang berkaitan dengan pemantauan integritas pipa gas. Untuk mendiskusikan solusi yang paling sesuai dengan operasional Anda, silakan konsultasi solusi bisnis bersama tim kami.

Rekomendasi Thickness Gauge – Alat Ukur Ketebalan

Multi-Mode Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Multi Mode MITECH MT180

Rp13,800,000.00

★★★★★

Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Digital Ultrasonic MITECH MT160

Rp10,500,000.00

★★★★★

Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Ultrasonic MITECH MT150

Rp9,000,000.00

★★★★★

Multi-Mode Ultrasonic Thickness Gauge

Alat Ukur Ketebalan MITECH MT660

Rp22,875,000.00

★★★★★

Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Ultrasonik MITECH MT200

Rp14,890,000.00

★★★★★

Multi-Mode Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Multi Mode MITECH MT190

Rp15,675,000.00

★★★★★

Multi-Mode Ultrasonic Thickness Gauge

Alat Ukur Ketebalan MITECH MT600

Rp18,940,000.00

★★★★★

Disclaimer: Artikel ini untuk tujuan edukasi. Selalu konsultasikan dengan insinyur bersertifikat untuk inspeksi dan keputusan pemeliharaan. Informasi produk dan harga bersumber dari distributor resmi dan dapat berubah sewaktu-waktu.
