Cara Memilih Titik Ukur Ketebalan Pipa Gas Panjang (Non‑Teknis)

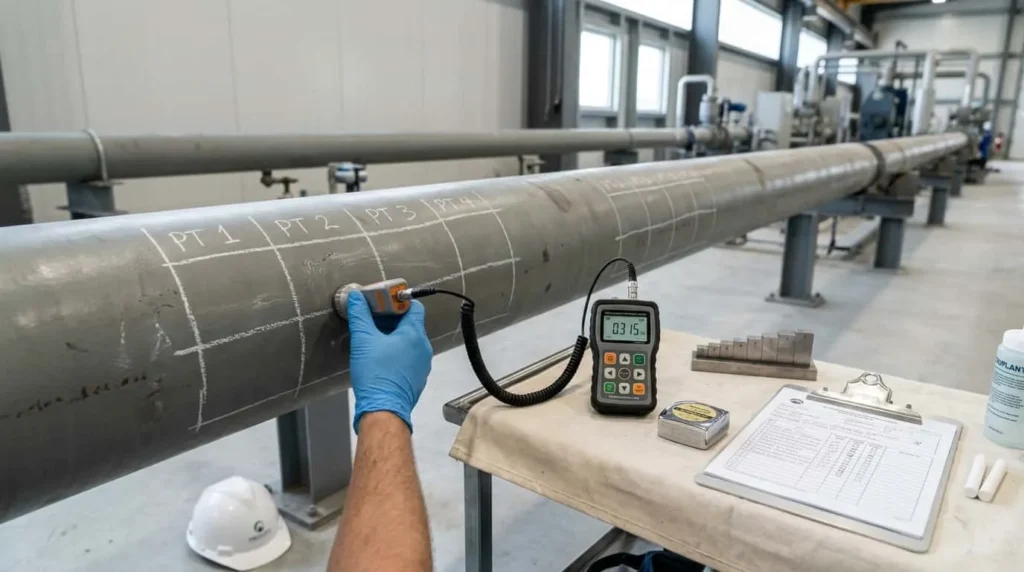

Setiap kilometer jaringan pipa distribusi gas bumi yang membentang dari hulu ke hilir menyimpan ancaman yang tak terlihat: penipisan dinding akibat korosi. Untuk perusahaan yang mengoperasikan ratusan kilometer pipa—seperti jaringan distribusi gas nasional sepanjang ±175,92 km—satu titik ukur yang salah pilih bisa membuat seluruh program inspeksi tidak berarti. Data ketebalan yang tidak tepat menghasilkan perhitungan laju korosi yang menyesatkan, risiko kebocoran yang tidak terdeteksi, dan pada akhirnya, potensi kerugian operasional besar.

Tetapi ada kabar baiknya. Anda tidak perlu menjadi insinyur NDT (Non-Destructive Testing) untuk bisa menentukan titik ukur yang benar. Dengan menerjemahkan standar API 570 dan ASME B31.8 ke dalam langkah‑langkah praktis non‑teknis, tim inspeksi lapangan dapat memilih, menandai, dan mendokumentasikan titik ukur ketebalan secara konsisten dan dapat dipertanggungjawabkan.

Artikel ini akan memandu Anda selangkah demi selangkah. Anda akan mempelajari apa itu TML dan CML, bagaimana class location menentukan prioritas, area rawan korosi mana yang wajib diukur, metode grid sederhana 48 titik per staf, teknik penandaan permanen, hingga cara menghitung laju korosi dan sisa umur pakai. Sebagai solusi, kami juga akan memperkenalkan alat ukur ketebalan ultrasonik Mitech MT660 yang andal dan didukung distributor resmi di Indonesia. Mari kita mulai.

1. Apa Itu Titik Ukur (TML/CML) dan Mengapa Penting dalam Inspeksi Pipa Gas?
   1. Pengertian TML di Lapangan vs CML Menurut API 570
   2. Mengapa Pengukuran di Titik yang Sama Sangat Kritis?
2. Faktor Kunci Menentukan Lokasi Titik Ukur pada Jaringan Pipa Gas Panjang
   1. Menggunakan Class Location ASME B31.8 untuk Menentukan Prioritas Pengukuran
   2. 5 Area Rawan Korosi pada Pipa Gas yang Wajib Diukur Titik Ukurnya
3. Metode Praktis Menentukan Jumlah dan Jarak Antar Titik Ukur
   1. Studi Kasus: Grid 48 Titik per Staf 6 Meter pada Pipa Gas B.35
   2. Cara Menyesuaikan Jumlah Titik untuk Jaringan Panjang dan Kondisi Berbeda
4. Teknik Penandaan Permanen & Dokumentasi TML agar Titik Ukur Tidak Hilang
   1. Cara Menandai Titik Ukur yang Benar: Pemilihan Marker dan Pelindung
   2. Checklist & Template Dokumentasi TML
5. Memilih Alat Ukur Ketebalan Ultrasonik yang Tepat untuk Pipa Gas
   1. Kriteria Memilih Ultrasonic Thickness Gauge: Frekuensi, Rentang, dan Fitur
   2. Rekomendasi: Mitech MT660, Solusi Andal untuk Inspektur Lapangan
6. Cara Memanfaatkan Data Ketebalan untuk Menghitung Laju Korosi dan Sisa Umur Pipa
   1. Rumus Sederhana Laju Korosi dan Sisa Umur Pakai Menurut API 570
   2. Studi Kasus: Menghitung Sisa Umur Pipa Gas dari Data Titik Ukur
7. Kesalahan Umum Penentuan Titik Ukur dan Cara Menghindarinya
   1. 5 Kesalahan Fatal yang Sering Dilakukan Tim Inspeksi
   2. Praktik Terbaik (Best Practice) dari Standar API 570 & ASME B31.8
8. Kesimpulan

Apa Itu Titik Ukur (TML/CML) dan Mengapa Penting dalam Inspeksi Pipa Gas?

Sebelum menentukan titik ukur, tim inspeksi perlu memahami dua istilah yang sering membingungkan: TML (Thickness Monitoring Location) dan CML (Condition Monitoring Location). Memahami perbedaan ini adalah fondasi untuk seluruh proses inspeksi.

Pengertian TML di Lapangan vs CML Menurut API 570

Di lapangan, TML adalah titik spesifik di permukaan pipa tempat teknisi menempelkan probe ultrasonic thickness gauge untuk mengukur ketebalan dinding. Istilah ini akrab di telinga praktisi. Namun, standar API 570 menggunakan istilah CML—Condition Monitoring Location—yang memiliki cakupan lebih luas. Menurut definisi yang disampaikan oleh Jim McVay dari Andeavor kepada California Division of Occupational Safety & Health (Cal/OSHA), “Condition Monitoring Location (CML) adalah area yang ditunjuk pada peralatan atau sistem perpipaan tempat pemeriksaan berkala dilakukan; CML dapat mencakup satu atau lebih titik pemeriksaan.”^[1] Dengan kata lain, satu CML bisa memiliki beberapa TML di dalamnya.

API 570 mewajibkan penetapan CML pada setiap sistem perpipaan yang beroperasi. Standar ini menjadi acuan bagi inspektur untuk menentukan di mana, berapa banyak, dan seberapa sering pengukuran harus dilakukan. Jadi, ketika Anda mendengar “TML” di lapangan, pahamilah bahwa itu adalah titik pemeriksaan individu di bawah payung CML yang lebih strategis.

Mengapa Pengukuran di Titik yang Sama Sangat Kritis?

Bayangkan Anda mengukur ketebalan pipa tahun ini di titik A, tetapi tahun depan tanpa sadar mengukur di titik B yang hanya bergeser 10 cm. Hasilnya mungkin berbeda, dan Anda akan menyimpulkan telah terjadi penipisan atau penebalan—padahal yang berubah hanya lokasinya. Data yang tidak konsisten membuat perhitungan laju korosi (mm/tahun) dan sisa umur pakai menjadi tidak valid. API 570 menekankan bahwa titik inspeksi harus dapat diulang (repeatable) dan ditandai dengan jelas agar setiap siklus pengukuran menghasilkan data yang dapat dibandingkan.^[2] Itulah mengapa pemilihan dan penandaan titik ukur yang tepat adalah kunci keandalan program inspeksi Anda.

Faktor Kunci Menentukan Lokasi Titik Ukur pada Jaringan Pipa Gas Panjang

Menentukan di mana titik ukur harus ditempatkan bukanlah pekerjaan acak. Untuk jaringan pipa gas panjang, tiga faktor utama saling berkaitan: klasifikasi lokasi menurut ASME B31.8, area yang rawan korosi, dan aksesibilitas di lapangan.

Menggunakan Class Location ASME B31.8 untuk Menentukan Prioritas Pengukuran

ASME B31.8 mengelompokkan area sepanjang jalur pipa menjadi empat Location Class berdasarkan kepadatan bangunan yang dihuni manusia per mil. Definisi dari standar ini jelas: “Location Class 1 adalah bagian satu mil yang memiliki 10 bangunan atau kurang untuk hunian manusia…; Location Class 2: lebih dari 10 tetapi kurang dari 46 bangunan…; Location Class 3: 46 bangunan atau lebih…; Location Class 4 mencakup area dengan banyak gedung bertingkat, lalu lintas padat, atau keramaian.”^[3] Setiap kelas memiliki konsekuensi kegagalan yang berbeda, sehingga prioritas inspeksi juga berbeda. Pada pipa yang melewati Class 3 atau 4—misalnya kawasan industri padat atau perkotaan—konsekuensi kebocoran jauh lebih besar, sehingga jumlah titik ukur harus lebih rapat dan interval inspeksi lebih sering. Sebaliknya, di lokasi Class 1 yang jarang penduduk, Anda bisa menerapkan grid yang lebih longgar. Framework ini membantu tim inspeksi mengalokasikan sumber daya secara efisien tanpa mengorbankan keselamatan. Untuk pemahaman lebih mendalam, Anda dapat merujuk langsung ke ASME B31.8 – Gas Transmission and Distribution Piping Systems.

5 Area Rawan Korosi pada Pipa Gas yang Wajib Diukur Titik Ukurnya

Pengalaman industri dan penelitian menunjukkan bahwa korosi tidak terjadi merata; ia menyerang area tertentu. Jim McVay dalam presentasinya memberikan aturan praktis yang sangat berguna: “Elbows (2 kuadran), Fitting Lain (Reducer, Tee, Orifice Flanges) (1‑2 kuadran), Deadleg High Point (1 kuadran), Deadleg Low Point (1 kuadran), Piping (2 kuadran).”^[1] Aturan ini menyoroti area yang menjadi “hotspot” penipisan dinding pipa gas. Berdasarkan aturan tersebut, lima area kritis yang wajib Anda prioritaskan adalah:

1. Elbow (siku pipa) – terutama pada inside dan outside radius, karena aliran turbulen dan erosi sering memusat.
2. Tee dan Reducer – titik pertemuan dua aliran mudah menjadi lokasi penumpukan kontaminan dan serangan korosi.
3. Dead leg dan Low Point – area tanpa aliran atau titik terendah tempat air dan kotoran mengendap, mempercepat korosi.
4. Interface Tanah‑Udara (soil‑to‑air) – transisi antara pipa bawah tanah dan di atas permukaan sangat rentan korosi eksternal karena perbedaan kelembaban dan oksigen.
5. Sekitar Injection Point – area di mana inhibitor atau fluida lain diinjeksikan, perubahan komposisi kimia dapat memicu korosi lokal.

Tambahan penting, ASME B31.8 paragraf 863.3(c)(5) menyarankan bahwa “ketika pipa dibuka, atau pada pipa terbuka di mana korosi internal diantisipasi, pengukuran atau pemantauan ketebalan dinding pipa akan membantu mengevaluasi korosi internal.”^[3] Jadi, pengukuran di area‑area ini bukan sekadar best practice, tetapi didorong langsung oleh standar desain dan operasi pipa gas. Informasi lebih lanjut mengenai ancaman korosi pipa dapat Anda temukan dalam Laporan PHMSA: Korosi pada Pipa Gas.

Untuk kerangka manajemen integritas yang lebih menyeluruh, Program Manajemen Integritas Distribusi Gas (DIMP) oleh PHMSA juga menyediakan metodologi identifikasi ancaman, evaluasi risiko, dan tindakan pencegahan.

Metode Praktis Menentukan Jumlah dan Jarak Antar Titik Ukur

Setelah tahu di mana area kritisnya, pertanyaan berikutnya: berapa banyak titik ukur yang harus saya ambil? Harus seberapa dekat jaraknya? Prinsip dasarnya sederhana: gunakan jumlah titik minimum yang mampu mengidentifikasi kondisi kerusakan sebenarnya. Inspectioneering Journal menekankan hal ini: “kami ingin menetapkan cakupan CML minimum untuk mengidentifikasi kondisi kerusakan yang sebenarnya secara benar.”^[4] Jumlah dan jarak ini disesuaikan dengan mekanisme kerusakan dominan—korosi menyebar (general corrosion) dapat dipantau dengan sedikit titik, sementara korosi lokal (pitting) memerlukan grid yang lebih rapat.

Studi Kasus: Grid 48 Titik per Staf 6 Meter pada Pipa Gas B.35

Salah satu contoh grid paling terukur datang dari penelitian di PLTMG Ambon terhadap pipa penyalur fuel B.35 sepanjang 78 meter. Pipa berukuran 3 inci (OD 88 mm, tebal awal 6 mm) itu dibagi menjadi 13 staf (masing‑masing staf 6 meter). Setiap staf diukur pada 8 titik per meter dengan jarak antar titik 12,5 cm, sehingga total terdapat 48 titik per staf dan 624 titik keseluruhan.5] Pengukuran dilakukan dengan [ultrasonic thickness gauge dan hasilnya dihitung menggunakan rumus laju korosi API 570 Point 7.1. Hasilnya? Sisa umur pakai pipa berkisar antara 13,5 tahun hingga 20,1 tahun, dengan laju korosi tertinggi ditemukan pada staf ke‑5 (0,183 mmpy). Grid 48 titik ini membuktikan bahwa pendekatan sistematis mampu mendeteksi variasi ketebalan yang tidak terlihat secara kasat mata.

Cara Menyesuaikan Jumlah Titik untuk Jaringan Panjang dan Kondisi Berbeda

Tidak ada satu ukuran yang cocok untuk semua jaringan. Untuk jaringan pipa gas yang sangat panjang (puluhan hingga ratusan kilometer), Anda tidak mungkin mengambil 48 titik di setiap enam meter. Solusinya adopsi pendekatan berbasis mekanisme kerusakan dan pengalaman lapangan. Prinsip dari Inspectioneering Journal kembali menjadi panduan: penempatan CML harus “konsisten dengan mekanisme penipisan internal yang ditetapkan, sambil mempertimbangkan pengalaman pabrik dan industri.”^[4] Beberapa panduan praktis:

• Pipa lurus pada area berisiko rendah: Terapkan 4–6 titik per staf (sekitar 2‑3 titik per meter) pada area yang tidak menunjukkan indikasi korosi.
• Area kritis (elbow, tee, low point): Perbanyak titik hingga 8 per meter, atau gunakan metode UT scrub band—pita pemindaian selebar 3 inci dengan beberapa titik pengukuran—untuk menangkap korosi lokal.
• Pipa berinsulasi atau underground: Bila memungkinkan, buka insulasi di titik‑titik CML yang telah dipilih. Jika tidak, gunakan teknik non‑intrusif dan perbanyak titik di area akses yang terbatas.
• Jaringan sangat panjang: Lakukan segmentasi berbasis class location. Segmen Class 3/4 dapat menggunakan grid rapat 8 titik per meter, sementara Class 1/2 cukup 4‑5 titik.

Penyesuaian ini memungkinkan program inspeksi tetap efisien tanpa kehilangan kemampuan mendeteksi titik‑titik penipisan dinding yang berbahaya.

Teknik Penandaan Permanen & Dokumentasi TML agar Titik Ukur Tidak Hilang

Sudah memilih titik ukur dengan benar saja tidak cukup bila tahun depan Anda tidak bisa menemukannya lagi. Penandaan dan dokumentasi adalah bagian integral dari repeatability yang disyaratkan API 570.

Cara Menandai Titik Ukur yang Benar: Pemilihan Marker dan Pelindung

Jim McVay menegaskan: “Titik pemeriksaan harus ditandai di lapangan.”^[1] Namun marker biasa akan luntur oleh hujan, sinar UV, atau tergerus aktivitas mekanik. Lakukan langkah ini:

1. Bersihkan permukaan pipa dari kotoran, minyak, atau coating yang longgar.
2. Gunakan marker industri permanen dengan tinta rendah fading dan tahan suhu ekstrem. Jenis paint marker atau krayon khusus metal surface adalah pilihan tepat.
3. Beri nomor unik pada setiap TML (misal: TML‑01‑STAFF‑03) dan tambahkan pelapis bening tahan cuaca (clear coat) untuk melindungi tanda.
4. Ambil foto referensi dari dua sudut yang menunjukkan posisi TML terhadap fitting atau landmark terdekat.
5. Catat koordinat jika memungkinkan, atau buat sketsa sederhana.

Kesalahan paling umum adalah menggunakan spidol whiteboard biasa atau hanya menggores dengan benda tajam—penandaan seperti itu akan hilang dalam hitungan minggu, membuat pengukuran ulang tidak mungkin konsisten.

Checklist & Template Dokumentasi TML

Meskipun Anda bisa membuat sendiri, sebuah template standar akan sangat membantu. Template yang baik sebaiknya memuat kolom-kolom berikut:

• Nomor TML
• Staff/Segmen pipa
• Orientasi pengukuran (atas, bawah, samping kiri/kanan – kuadran 0°, 90°, 180°, 270°)
• Nilai ketebalan (mm)
• Tanggal dan nama teknisi
• Kondisi permukaan (coating, karat, dsb.)
• Catatan khusus (misal: terukur setelah pengupasan coating)

Dengan template ini, Anda bisa langsung mengisi data di lapangan secara sistematis dan mudah diarsipkan untuk perbandingan antar siklus inspeksi.

Memilih Alat Ukur Ketebalan Ultrasonik yang Tepat untuk Pipa Gas

Alat ukur adalah tangan kanan tim inspeksi. Ultrasonic thickness gauge bekerja berdasarkan prinsip time‑of‑flight: gelombang suara dipancarkan dari probe, menembus material, memantul dari dinding belakang, dan kembali. Selama kecepatan suara pada material diketahui dan permukaan rata, alat dapat mengukur ketebalan dari satu sisi saja—sangat ideal untuk pipa yang tidak bisa diakses dari dalam.^[6]

Kriteria Memilih Ultrasonic Thickness Gauge: Frekuensi, Rentang, dan Fitur

Agar hasil akurat, perhatikan kriteria berikut:

• Frekuensi probe: Untuk pipa berdiameter kecil atau berdinding tipis, gunakan probe 5 MHz (resolusi lebih tinggi). Untuk material tebal (>20 mm), probe 2.25 MHz lebih cocok karena penetrasi lebih dalam.
• Rentang pengukuran: Pastikan alat mencakup ketebalan dinding pipa Anda. Rentang 0,75–300 mm (untuk baja), seperti yang dimiliki Mitech MT660, sudah memadai untuk mayoritas jaringan distribusi gas.
• Akurasi dan resolusi: Resolusi 0,01 mm dan akurasi ±(0,5%+0,04) mm sudah cukup untuk deteksi korosi dan erosi dini.
• Data logging: Fitur penyimpanan dan transfer data ke komputer memudahkan perbandingan histori dan pembuatan laporan.
• Kalibrasi dan standar: Alat harus bisa dikalibrasi menggunakan blok standar (step block) sesuai ASTM E797, dan memenuhi ISO 16809. Pastikan distributor menyediakan layanan kalibrasi yang tertelusur.^[7]

Rekomendasi: Mitech MT660, Solusi Andal untuk Inspektur Lapangan

Dari semua pertimbangan di atas, alat ukur ketebalan Mitech MT660 hadir sebagai pilihan yang patut dipertimbangkan. Alat ini menawarkan rentang pengukuran hingga 300 mm pada baja, resolusi 0,01 mm, dan dilengkapi fitur data logging untuk menyimpan ratusan hasil pengukuran. Probe standar 5 MHz‑nya cocok untuk mayoritas pipa distribusi gas. Kami merekomendasikan MT660 karena selain spesifikasinya mumpuni, produk ini didukung oleh distributor resmi di Indonesia yang memberikan garansi, layanan purna jual, dan konsultasi teknis—sehingga tim Anda tidak pernah berjalan sendiri. Untuk informasi lebih lengkap mengenai spesifikasi dan pemesanan, kunjungi halaman produk resmi kami.

Cara Memanfaatkan Data Ketebalan untuk Menghitung Laju Korosi dan Sisa Umur Pipa

Data ketebalan yang Anda kumpulkan dari titik‑titik ukur hanya bermakna jika diolah menjadi informasi prediktif: seberapa cepat pipa menipis dan berapa lama lagi pipa bisa beroperasi aman. API 570 menyediakan dua rumus sederhana yang dapat dihitung menggunakan kalkulator biasa.

Rumus Sederhana Laju Korosi dan Sisa Umur Pakai Menurut API 570

Rumus dasar laju korosi (CR, mm/tahun) sesuai API 570 Point 7.1 adalah:

CR = (T_awal – T_akhir) / Lama operasi (tahun)

Sedangkan sisa umur pakai (remaining life, RL) dihitung dengan:

RL = (T_akhir – T_minimum) / CR

di mana T_minimum adalah ketebalan minimum yang diizinkan berdasarkan desain.^[2] Contoh praktis: misal pipa memiliki tebal awal 6 mm, diukur tahun ketiga tersisa 4,5 mm, maka CR = (6 – 4,5) / 3 = 0,5 mm/tahun. Bila tebal minimum yang diizinkan 3 mm, RL = (4,5 – 3) / 0,5 = 3 tahun. Ini adalah cara paling sederhana untuk menentukan kapan inspeksi berikutnya harus dilakukan.

Studi Kasus: Menghitung Sisa Umur Pipa Gas dari Data Titik Ukur

Kembali ke studi kasus pipa fuel B.35 di PLTMG Ambon. Pipa 3 inci dengan tebal awal 6 mm mulai beroperasi pada 2020. Pada tahun 2024 dilakukan pengukuran di 624 titik. Laju korosi tertinggi 0,183 mmpy (staf ke‑5) menghasilkan sisa umur pakai 13,5 tahun; laju korosi terendah 0,133 mmpy (staf ke‑10) menghasilkan sisa umur 20,1 tahun.^[5] Angka‑angka ini memberi pesan penting: meskipun sisa umur masih belasan tahun, staf dengan laju korosi tertinggi perlu diprioritaskan pada inspeksi ulang, dan mungkin diberi perlindungan tambahan (coating, inhibitor). Tanpa data titik ukur yang tepat, variasi ini tidak akan terdeteksi. Praktik terbaik dari API 570 adalah mengatur interval inspeksi berdasarkan risiko, sehingga pipa yang “sehat” pun tetap termonitor secara berkala.

Kesalahan Umum Penentuan Titik Ukur dan Cara Menghindarinya

Bahkan setelah memahami teori, di lapangan sering muncul kesalahan yang bisa menggagalkan seluruh upaya. Belajar dari pengalaman, berikut lima kesalahan fatal beserta solusinya.

5 Kesalahan Fatal yang Sering Dilakukan Tim Inspeksi

1. Tidak menandai TML. Akibat: tahun berikutnya teknisi mengukur di tempat yang sedikit berbeda, data tidak konsisten. Solusi: selalu tandai dengan marker permanen dan pelindung.
2. Hanya mengukur satu sisi pipa. Korosi bisa terkonsentrasi di bagian bawah pipa (low point). Solusi: ukur minimal empat kuadran (atas, bawah, kiri, kanan) sesuai rekomendasi API 570.
3. Mengabaikan inside radius elbow. Aliran fluida yang membelok menciptakan turbulensi dan erosi. Solusi: tempatkan dua CML di elbow—satu di inside radius, satu di outside radius.
4. Menggunakan marker mudah luntur. Spidol biasa akan hilang dalam hitungan minggu. Solusi: gunakan paint marker atau krayon industri, lalu lapisi dengan clear coat.
5. Tidak mendokumentasikan foto referensi. Ketika marker hilang, teknisi kehilangan konteks posisi. Solusi: ambil foto close-up dan wide shot yang menampilkan hubungan TML dengan sambungan atau benda statis lainnya.

Praktik Terbaik (Best Practice) dari Standar API 570 & ASME B31.8

Rangkuman dari semua pembahasan di atas, praktik terbaik yang dapat langsung Anda terapkan:

• Penempatan CML: Gunakan panduan 2 kuadran untuk pipa lurus, 2 kuadran untuk elbow, dan 1‑2 kuadran untuk fitting lain.^[1]
• UT scrub band: Ketika mencurigai korosi lokal, sapu area selebar 3 inci ke segala arah dengan probe untuk menemukan titik tertipis.
• Penandaan permanen dan gambar inspeksi: Setiap CML harus tertuang dalam inspection drawing dan ditandai di lapangan. Demikian pula catat hasil pengukuran minimum di setiap titik.^[2]
• Dokumentasi rapi: Gunakan template standar agar data dapat ditelusuri dan diaudit setiap saat.

Untuk informasi terkini seputar standar inspeksi pipa, API 570 & RP 574 – Piping Inspection Standards adalah referensi langsung yang disediakan oleh badan standar global.

Kesimpulan

Memilih titik ukur ketebalan pada jaringan pipa gas panjang bukanlah seni yang hanya bisa dikuasai insinyur NDT. Dengan memahami perbedaan TML dan CML, memanfaatkan class location ASME B31.8, mengenali lima area rawan korosi, dan menerapkan grid yang disesuaikan (seperti 48 titik per staf 6 meter), tim inspeksi Anda telah memiliki fondasi yang kuat. Tambahkan teknik penandaan permanen, dokumentasi yang rapi, serta alat ukur ultrasonik andal seperti Mitech MT660, maka program inspeksi berbasis data bisa berjalan efektif, efisien, dan yang terpenting: aman.

Kami mendorong Anda untuk memulai siklus inspeksi yang lebih terstruktur. Gunakan template pencatatan, latih teknisi tentang penandaan, dan jadwalkan inspeksi lanjutan berdasarkan perhitungan sisa umur pakai. Semua ini adalah investasi yang kembali dalam bentuk keandalan operasional dan keselamatan publik.
