Cara Menggunakan Surface Roughness Tester untuk Kontrol Kualitas Otomotif

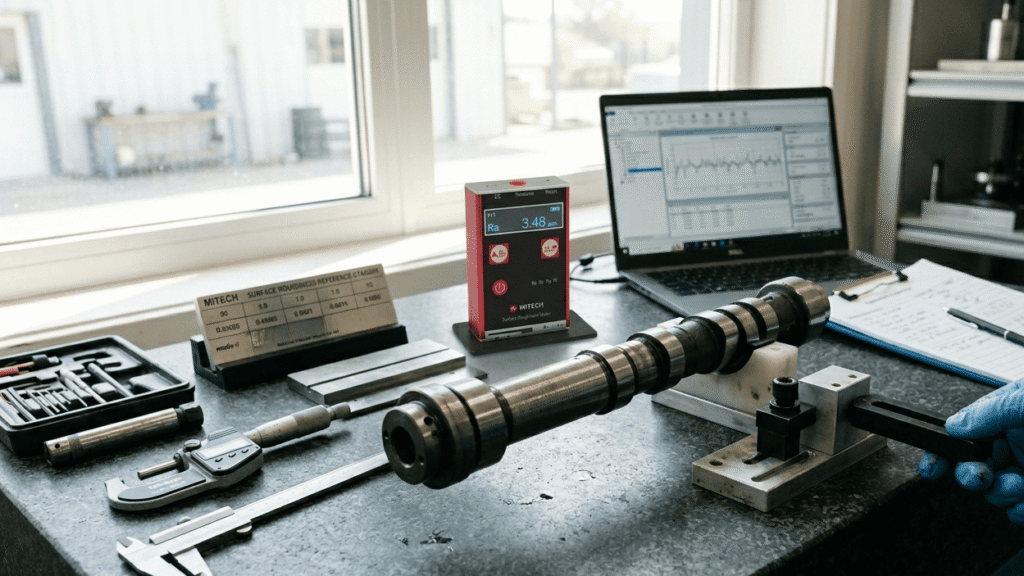

Dalam dunia manufaktur otomotif, salah satu faktor paling kritis—namun seringkali tidak kasat mata—yang menentukan umur panjang dan performa mesin adalah kekasaran permukaan komponen. Sebuah silinder liner yang terlihat halus atau sebuah crankshaft journal yang mengkilap bisa menyimpan variasi mikroskopis yang menjadi biang keladi gesekan berlebihan, keausan prematur, dan penurunan efisiensi bahan bakar. Bagi insinyur kualitas, teknisi QC, dan supervisor produksi, tantangan nyatanya adalah menerjemahkan teori standar internasional menjadi prosedur pengukuran praktis di lini produksi atau bengkel perakitan. Artikel ini hadir sebagai “Buku Panduan Lapangan Teknis” yang langsung dapat diterapkan, dirancang untuk menjembatani kesenjangan antara kompleksitas standar ISO dan kebutuhan harian untuk kontrol kualitas yang presisi, membantu mencegah defect, mengurangi biaya perawatan, dan memastikan kepatuhan terhadap sistem mutu seperti IATF 16949.

1. Dasar-Dasar dan Standar Pengukuran Kekasaran Permukaan (Ra, Rz, ISO, DIN)
   1. Memahami Parameter Ra, Rz, Rq, dan Rt: Mana yang Paling Relevan untuk Otomotif?
   2. Metode Kontak vs. Non-Kontak: Memilih yang Tepat untuk Aplikasi Otomotif
2. Integrasi Pengukuran Kekasaran dalam Sistem Kontrol Kualitas Otomotif (IATF 16949)
   1. Menggunakan Data Ra untuk Analisis Pareto dan Pencegahan Cacat
3. Panduan Langkah-demi-Langkah: Mengukur Komponent Mesin yang Kritis
   1. Mengukur Honing Pattern pada Cylinder Liner untuk Optimalisasi Oli dan Friction
   2. Kesalahan Umum dan Tips Troubleshooting Pengukuran
4. Memilih Surface Roughness Tester yang Tepat: Spesifikasi dan Perbandingan
5. Dampak Nyata: Mencegah Keausan Cepat dan Gesekan Berlebihan pada Mesin
6. Kesimpulan
7. Referensi

Dasar-Dasar dan Standar Pengukuran Kekasaran Permukaan (Ra, Rz, ISO, DIN)

Sebelum menerapkan alat, memahami apa yang diukur dan standar yang mengaturnya adalah langkah pertama yang non-nego. Surface Roughness Tester adalah instrumen presisi yang mengkuantifikasi tekstur permukaan dengan mengukur perbedaan mikroskopis antara puncak dan lembah. Dalam konteks otomotif, data ini bukan sekadar angka; ini adalah indikator langsung dari potensi performa, gesekan, dan ketahanan komponen.

Dua parameter utama yang paling sering digunakan adalah Ra (Roughness Average) dan Rz (Maximum Height). Ra mewakili rata-rata aritmatika dari deviasi absolut profil dari garis tengah, memberikan gambaran umum tentang kekasaran. Rz mengukur jarak vertikal antara puncak tertinggi dan lembah terdalam dalam satu segmen pengukuran, yang sangat sensitif terhadap cacat atau goresan mendalam. Untuk aplikasi presisi seperti komponen mesin, standar internasional menetapkan rentang yang ketat. Aplikasi precision engineering (seperti crankshaft, bearing) umumnya memerlukan Ra 0.2-1.6 μm, sementara aplikasi umum (beberapa komponen body) dapat menerima Ra 1.6-6.3 μm [1].

Kepatuhan terhadap standar ini memastikan konsistensi dan akurasi pengukuran global. Standar kunci yang mengatur pengukuran tekstur permukaan meliputi ISO 4287:1997 (Geometrical Product Specifications – Surface texture) dan ASME B46.1-2009. Sebuah laporan penelitian otoritatif dari Wayne State University yang didukung Ford dan U.S. Army secara eksplisit mengonfirmasi pentingnya pengukuran ini, menunjukkan korelasi linier langsung antara nilai Ra dan torsi gesekan dalam mesin selama masa break-in, dirumuskan sebagai M_IFT = 29.33 Ra – 14.96 [2]. Artinya, peningkatan kekasaran secara langsung dan terukur meningkatkan gesekan internal mesin. Untuk pemahaman mendalam tentang prinsip metrologi di balik standar-standar ini, NIST Surface Finish Metrology Tutorial dan dokumen National Measurement System for Surface Finish Standards merupakan referensi otoritatif.

Memahami Parameter Ra, Rz, Rq, dan Rt: Mana yang Paling Relevan untuk Otomotif?

Tidak semua parameter diciptakan sama untuk setiap aplikasi. Model alat seperti SRT-6210 LANDTEK mampu mengukur berbagai parameter (Ra, Rz, Rq, Rt), tetapi pemilihan yang tepat adalah kunci.

• Ra: Cukup untuk kontrol rutin dan spesifikasi umum pada banyak permukaan.
• Rz: Sangat penting untuk menilai kedalaman alur honing pada cylinder liner, yang berpengaruh pada retensi oli.
• Rpk (Reduced Peak Height) dan Rvk (Reduced Valley Depth): Parameter ini menjadi krusial untuk menganalisis permukaan plateau honed yang ideal untuk liner silinder. Mereka secara terpisah mengukur ketinggian puncak material yang menahan beban (Rpk) dan kedalaman lembah yang menahan oli (Rvk). Panduan industri dari produsen peralatan seperti Sunnen, yang dikutip dalam Engine Builder Magazine, merekomendasikan rentang spesifik untuk cylinder bore: Ra 12-24; Rpk 6-24; Rvk 20-80; dan Rk (Core Roughness Depth) 28-48 [3].

Metode Kontak vs. Non-Kontak: Memilih yang Tepat untuk Aplikasi Otomotif

Pemilihan metode pengukuran adalah keputusan strategis berdasarkan kebutuhan aplikasi.

• Metode Kontak (Stylus): Seperti yang digunakan pada SRT-6210, metode ini melibatkan stylus berlian yang secara fisik menyentuh permukaan. Ini adalah metode yang paling umum dan menjadi dasar dari sebagian besar standar industri (ISO, ASME), sehingga menjadi pilihan utama untuk sertifikasi dan pengukuran yang dapat diaudit. Keakuratannya tinggi untuk logam keras khas komponen mesin.
• Metode Non-Kontak (Optik/Laser): Menggunakan cahaya untuk memindai permukaan, ideal untuk permukaan lunak, coating tipis, atau dimana kontak fisik dapat merusak. Namun, interpretasi hasilnya bisa berbeda dengan metode kontak dan mungkin memerlukan kalibrasi khusus untuk dibandingkan dengan standar yang ada.

Integrasi Pengukuran Kekasaran dalam Sistem Kontrol Kualitas Otomotif (IATF 16949)

Dalam kerangka mutu otomotif global IATF 16949, pengukuran kekasaran permukaan bukanlah aktivitas yang terisolasi. Ia merupakan bagian integral dari klausul “Operational Planning and Control” dan “Monitoring, Measurement, Analysis and Evaluation”. Data kekasaran harus dikumpulkan secara sistematis dan digunakan dalam tujuh alat pengendalian mutu dasar untuk memungkinkan pencegahan cacat yang proaktif, bukan sekadar inspeksi reaktif.

Sebagai contoh, data Ra dari proses honing silinder liner pada beberapa mesin atau shift dapat diplot dalam Control Chart. Chart ini akan menunjukkan variasi alami proses dan dapat mengidentifikasi trend yang mengkhawatirkan (seperti peningkatan bertahap Ra) atau titik out-of-control sebelum menghasilkan komponen yang reject. Batas kontrol pada chart ini ditentukan berdasarkan spesifikasi teknis dari desain engine dan kemampuan proses mesin honing.

Menggunakan Data Ra untuk Analisis Pareto dan Pencegahan Cacat

Data pengukuran yang terkumpul dapat dianalisis lebih lanjut. Bayangkan dalam sebulan, tim QC menemukan 50 insiden ketidaksesuaian kekasaran permukaan. Dengan mengelompokkan insiden ini berdasarkan komponen (misalnya, crankshaft journal, cylinder wall, valve seat) dan memplotnya dalam Diagram Pareto, tim dapat dengan cepat mengidentifikasi bahwa 80% masalah mungkin berasal dari 20% penyebab—misalnya, 40 insiden berasal dari cylinder wall yang dihasilkan oleh dua mesin honing tertentu. Fokus perbaikan dan alokasi sumber daya kemudian dapat diarahkan secara paling efisien untuk mengkalibrasi atau merawat mesin tersebut, langsung berdampak pada penurunan angka defect.

Panduan Langkah-demi-Langkah: Mengukur Komponen Mesin yang Kritis

Teori tanpa praktik adalah hal yang sia-sia. Berikut adalah Prosedur Operasional Standar (POS) inti untuk mengukur komponen kritis, dirancang untuk meminimalkan variasi dan kesalahan operator.

1. Persiapan dan Kalibrasi: Pastikan alat, seperti SRT-6210, telah dikalibrasi sesuai jadual. Lakukan kalibrasi harian atau sebelum penggunaan kritis menggunakan specimen kalibrasi standar untuk memverifikasi akurasi (misalnya, akurasi 0.2 seperti pada Surfcorder SE 1700). Bersihkan permukaan komponen dari oli, debu, atau serpihan logam menggunakan pelarut yang sesuai.
2. Pemilihan Stylus yang Tepat: Geometri komponen menentukan pilihan stylus.
   • Untuk permukaan datar atau diameter dalam yang luas: Gunakan stylus standar.
   • Untuk mengukur alur ring piston atau celah sempit: SRP-110 Groove Stylus adalah pilihan khusus.
   • Untuk permukaan melengkung seperti journal crankshaft yang kecil: SRP-120 Curvature Probe dirancang untuk kontak yang optimal.
3. Teknik Pengukuran dan Pencatatan: Posisikan stylus tegak lurus terhadap permukaan. Jalankan pengukuran pada beberapa lokasi yang representatif (misalnya, tiga lokasi aksial dan radial pada cylinder liner) untuk mendapatkan profil yang komprehensif. Catat nilai Ra, Rz, dan parameter lain yang relevan. Sebuah penelitian dari Blekinge Institute of Technology bekerja sama dengan Volvo Trucks mendefinisikan tiga kriteria ideal cylinder liner surface: kehalusan untuk mengurangi gesekan, area kontak yang memadai untuk distribusi beban, dan lembah yang dalam untuk retensi oli dan penampung debris [4]. Prosedur pengukuran multi-parameter (Ra, Rpk, Rvk) dirancang untuk memverifikasi ketiga kriteria fungsional ini secara kuantitatif.

Mengukur Honing Pattern pada Cylinder Liner untuk Optimalisasi Oli dan Friction

Pengukuran cylinder liner adalah salah satu aplikasi paling kritis. Pola plateau honing—yang terdiri dari puncak halus (plateau) dan lembah dalam (valley)—adalah standar industri. Penelitian dari Blekinge Institute of Technology menyebutkan bahwa “machining called plateau honing is perfectly adapted to the situation, with smoothness on the top and deep grooves underneath” [4]. Untuk mengevaluasinya, tidak cukup hanya mengukur Ra.

• Rpk mengukur tinggi puncak material yang akan cepat aus selama break-in, menciptakan area kontak yang halus.
• Rvk mengukur kedalaman lembah yang akan menahan film oli.

Spesifikasi angka dari panduan industri, seperti Ra 12-24, Rpk 6-24, Rvk 20-80 [3], memberikan tolok ukur praktis. Untuk studi mendalam tentang interaksi antara kekasaran liner, ring pack piston, dan performa, riset dari MIT Research on Cylinder Liner Surface Finish Effects memberikan analisis yang komprehensif.

Kesalahan Umum dan Tips Troubleshooting Pengukuran

Kesalahan kecil dapat menghasilkan data yang menyesatkan:

• Tekanan Stylus Tidak Konsisten: Pastikan alat diletakkan dengan stabil. Goyangan atau tekanan tidak merata mempengaruhi pembacaan.
• Pengukuran pada Area yang Salah: Hindari mengukur dekat tepi, lubang, atau area yang jelas cacat. Pilih area yang mewakili permukaan fungsional.
• Kontaminasi Permukaan: Oli atau coolant yang tersisa adalah musuh akurasi. Pembersihan menyeluruh adalah keharusan.
• Interpretasi yang Salah: Jangan anggap Ra rendah selalu lebih baik. Untuk cylinder liner, Rvk yang cukup dalam justru dibutuhkan untuk retensi oli. Pahami fungsi komponen.
• Kalibrasi yang Terlupakan: Jadwalkan dan lakukan kalibrasi rutin sesuai manual produsen. Akurasi alat hanya sebaik kalibrasi terakhirnya.

Memilih Surface Roughness Tester yang Tepat: Spesifikasi dan Perbandingan

Memilih alat yang tepat adalah investasi dalam konsistensi kualitas. Berikut perbandingan dua model populer untuk konteks otomotif:

Fitur & Spesifikasi	SRT-6210 LANDTEK	TR-200 Plus (Portable)
Tipe Pengukuran	Kontak (Stylus)	Kontak (Stylus)
Portabilitas	Semi-portable, sering untuk lab/station	Sangat portable, untuk lapangan & lab
Kompatibilitas Standar	ISO, DIN, ANSI, JIS (Sangat Komprehensif)	ISO, DIN, ANSI, JIS
Parameter yang Diukur	Ra, Rz, Rq, Rt, dan banyak lainnya	Ra, Rz, Rq, Rt, dan lainnya
Aplikasi Terbaik	Kontrol kualitas harian di lini produksi, inspeksi incoming part, sertifikasi.	Audit cepat di lini perakitan, pengukuran pada mesin yang sudah terpasang, investigasi masalah di lapangan.
Pertimbangan Kunci	Cocok untuk integrasi dalam sistem QC terdokumentasi dengan kebutuhan standar multi-negara.	Solusi fleksibel untuk tim yang perlu bergerak cepat antar departemen atau lokasi pabrik.

Pilihan akhir harus mempertimbangkan volume pengukuran, kebutuhan portabilitas, dan kedalaman analisis data yang diperlukan untuk mendukung sistem mutu IATF 16949.

Dampak Nyata: Mencegah Keausan Cepat dan Gesekan Berlebihan pada Mesin

Semua teori, prosedur, dan investasi alat ini bermuara pada dua hasil bisnis utama: mencegah komponen mesin aus cepat dan menghilangkan gesekan berlebihan pada mesin. Kekasaran permukaan yang tidak terkontrol adalah akar penyebabnya. Permukaan yang terlalu kasar meningkatkan koefisien gesekan secara langsung, mengonversi energi berharga menjadi panas yang merusak dan mempercepat keausan komponen seperti ring piston dan dinding silinder.

Temuan dari Wayne State University memberikan bukti kuat: penelitian mereka menunjukkan bahwa “about half of the total change in mean IFT (Instantaneous Frictional Torque) and Ra during break-in occurred after wear reached its low steady rate” [2]. Ini berarti bahkan setelah keausan material stabil, tekstur permukaan masih terus berubah dan mempengaruhi gesekan. Oleh karena itu, memantau kekasaran bukan hanya untuk inspeksi awal, tetapi juga sebagai bagian dari diagnosa performa mesin. Pengukuran yang akurat menginformasikan strategi perawatan preventif, seperti menentukan interval penggantian oli yang optimal (misalnya, setiap 2,000-3,000 km) berdasarkan kondisi sebenarnya permukaan komponen, serta pemilihan grade oli yang tepat untuk mengisi dan melindungi lembah mikroskopis tersebut. Hubungan ilmiah antara topografi permukaan, gesekan, dan pelumasan ini diperdalam dalam Research on Surface Roughness Effects on Engine Friction and Lubrication.

Kesimpulan

Penguasaan penggunaan Surface Roughness Tester dalam ekosistem kontrol kualitas otomotif adalah perjalanan dari pengaturan mikroskopis—memahami Ra, Rz, dan standar ISO—menuju hasil makro yang sangat tangible: mesin yang lebih bertenaga, efisien bahan bakar, dan secara signifikan lebih tahan lama. Ini bukan sekadar soal memenuhi persyaratan audit IATF 16949, tetapi tentang membangun keunggulan kompetitif melalui presisi dan pencegahan defect yang proaktif.

Panggilan Tindakan untuk Tim Anda: Tinjau kembali prosedur kontrol kualitas di fasilitas Anda. Apakah pengukuran kekasaran permukaan telah terintegrasi secara efektif dan data-driven dalam sistem mutu Anda? Mulailah langkah praktis dengan membuat atau merevisi panduan pengukuran standar (SOP) untuk satu komponen kritis—seperti cylinder liner atau crankshaft journal—dengan mengadopsi langkah-demi-langkah aplikatif yang dijabarkan dalam panduan lapangan ini.

Sebagai mitra bagi industri, CV. Java Multi Mandiri memahami bahwa alat ukur yang tepat adalah fondasi dari kualitas yang konsisten. Kami berperan sebagai penyedia dan distributor instrumen pengukuran dan pengujian presisi, termasuk peralatan untuk analisis kekasaran permukaan, yang dirancang untuk mendukung kebutuhan operasional dan tujuan kualitas perusahaan manufaktur otomotif. Kami siap membantu tim engineering dan QC Anda untuk mengoptimalkan proses dan memenuhi kebutuhan peralatan teknis yang andal. Untuk konsultasi solusi bisnis terkait instrumentasi kontrol kualitas, jangan ragu untuk menghubungi kami.

Disclaimer: Informasi teknis dalam artikel ini dimaksudkan sebagai panduan profesional. Prosedur pengukuran, interpretasi hasil, dan spesifikasi akhir harus selalu mengacu pada manual operasi produsen alat ukur yang digunakan dan standar kendaraan atau komponen yang berlaku.

Rekomendasi Surface Roughness Tester

Referensi

1. Sumber Industri. (N.D.). Surface Roughness Standards and Machining Process Capabilities. Berdasarkan sintesis standar ISO 4287:1997 dan ASME B46.1-2009.
2. Henein, N.A., dkk. (2012). Time Dependent Wear and Its Mechanisms in Engine Cylinders – Final Technical Report (Laporan No. ADA578672). Center for Automotive Research, Wayne State University untuk U.S. Army TACOM.
3. Carley, L. (2000, September). Engine Cylinder Bore Surface Finishes. Engine Builder Magazine. Dikutip dari www.enginebuildermag.com, mengutip rekomendasi dari Sunnen Products Company.
4. Penulis, A.N. (2012). Characterization of a Cylinder Liner Surface by Roughness Parameters Analysis [Tesis Master]. Department of Mechanical Engineering, Blekinge Institute of Technology, bekerja sama dengan Volvo Trucks.
