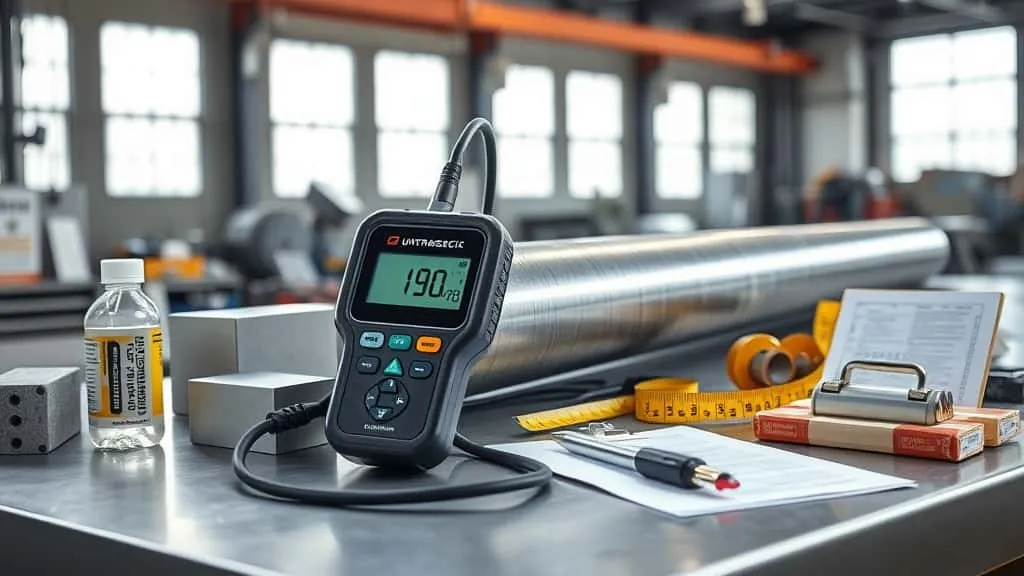

Mengukur Ketebalan PWHT: Ultrasonic Thickness Meter atau Potong Sample?

Di proyek fabrikasi migas, pembangkit listrik, petrokimia, dan galangan kapal, Post Weld Heat Treatment atau PWHT sering kali menjadi gerbang kepatuhan terakhir sebelum sistem perpipaan atau bejana tekan dinyatakan layak. Namun ada satu pertanyaan lapangan yang sering muncul justru setelah PWHT selesai: bagaimana tim QC/NDT memastikan ketebalan material masih sesuai spesifikasi tanpa merusak komponen yang baru saja dipanaskan, ditahan, dan didinginkan secara terkendali?

Di sinilah dua pendekatan bertemu secara tajam. Pendekatan pertama menggunakan alat ukur ketebalan digital ultrasonic—pengukuran non-destruktif yang bekerja dari satu sisi material. Pendekatan kedua menggunakan metode potong sampel—memotong sebagian kecil komponen, mengukur secara fisik, lalu melakukan repair. Dari sisi keandalan, biaya, kecepatan, dan kepatuhan standar, keduanya tidak setara.

Artikel ini disusun sebagai panduan lapangan berbahasa Indonesia untuk inspektur NDT, welding engineer, QC/QA, dan engineer maintenance. Anda akan melihat perbandingan langsung ultrasonic vs potong sampel untuk verifikasi ketebalan setelah PWHT, ambang ketebalan ASME yang relevan, prosedur kalibrasi blok step, grid pengukuran, format laporan pre/post PWHT, studi kasus lapangan nyata, serta spesifikasi dan posisi alat ukur ketebalan digital ultrasonic MITECH MT160 dalam konteks pekerjaan industri.

Mengapa Verifikasi Ketebalan Setelah PWHT Tidak Boleh Diabaikan?
Prinsip Kerja Alat Ukur Ketebalan Ultrasonic dan Relevansinya dengan PWHT
Metode Potong Sampel: Risiko Teknis dan Biaya Tersembunyi
Perbandingan Head-to-Head: Ultrasonic vs Potong Sampel untuk Verifikasi PWHT
Prosedur Lapangan: Verifikasi Ketebalan Pre/Post PWHT Menggunakan UTG
Studi Kasus Lapangan: Ketidaksesuaian Ketebalan Pipa dan Keputusan Engineering
Panduan Pemilihan Alat: MITECH MT160 vs MT150/MT200
Checklist dan Rekomendasi Akhir untuk QC/Inspektur
References

Mengapa Verifikasi Ketebalan Setelah PWHT Tidak Boleh Diabaikan?

PWHT bertujuan menurunkan tegangan sisa hasil pengelasan, mengurangi risiko retak, dan menjaga integritas material pada komponen yang beroperasi pada tekanan, suhu, atau layanan tertentu. Karena itulah ketebalan aktual material menjadi parameter penentu: kode menentukan apakah PWHT wajib dilakukan, berapa lama holding time harus dipertahankan, dan pada bagian mana pengukuran ketebalan paling kritis harus diverifikasi.

Menurut tinjauan teknis TWI terhadap pengecualian PWHT di berbagai kode, PWHT pada rakitan baja berukuran besar merupakan proses yang mahal karena membutuhkan hold time yang panjang, laju pemanasan dan pendinginan yang lambat, serta potensi downtime tinggi ^[1]. Implikasinya bagi tim lapangan cukup jelas: jika PWHT diwajibkan, keputusan tersebut harus didasarkan pada data ketebalan aktual yang andal. Jika ketebalan tidak terverifikasi dengan benar, perusahaan dapat menghadapi dua risiko besar—komponen yang seharusnya menjalani PWHT lolos tanpa perlakuan, atau PWHT dilakukan pada komponen yang secara teknis tidak memerlukannya, sehingga membebani biaya dan jadwal proyek.

Apa Itu PWHT dan Mengapa Ketebalan Menjadi Parameter Penentu?

Pada intinya, PWHT adalah proses pemanasan terkendali pada sambungan las atau komponen setelah pengelasan, diikuti penahanan pada suhu tertentu, lalu pendinginan dengan laju yang diatur. Tujuannya bukan sekadar “memanaskan baja,” tetapi mengubah distribusi tegangan sisa dan, pada material tertentu, memperbaiki sifat metalurgi di area las dan heat-affected zone.

Ketebalan menjadi parameter penting karena kode seperti ASME tidak menyamakan semua sambungan. Semakin tebal dinding, semakin besar kecenderungan terjadinya tegangan sisa dan risiko retak. Oleh karena itu, ASME B31.3 menggunakan istilah control thickness untuk menentukan ketebalan yang mengendalikan kewajiban PWHT. Secara umum, control thickness memperhitungkan tebal las, tebal material yang disambung, atau tebal material penahan tekanan—dengan aturan “lesser of” pada beberapa kasus sambungan ^[1]^[2]. Salah membaca atau salah mengukur salah satu nilai ini dapat menyebabkan keputusan PWHT yang keliru.

Oleh karena itu, verifikasi ketebalan bukan sekadar kegiatan administratif. Ini adalah langkah teknis untuk memastikan bahwa data yang dipakai untuk membaca kode benar-benar mencerminkan kondisi material di lapangan, bukan sekadar mengandalkan nilai desain dari drawing.

Ambang Ketebalan PWHT: Membaca ASME UCS-56 dan ASME B31.3 dengan Benar

Untuk kepentingan praktis, ada dua rujukan utama yang paling sering digunakan di proyek migas dan fabrikasi Indonesia. Pertama, ASME Section VIII Division 1, khususnya UCS-56, yang berlaku untuk bejana tekan. Kedua, ASME B31.3, khususnya Table 331.1.1, yang berlaku untuk process piping.

Tinjauan TWI mencatat ambang batas yang umum dipakai: ASME B31.3 memberikan pengecualian PWHT untuk carbon steel atau C-Mn steel sampai ketebalan 19 mm, sementara ASME VIII Div.1 mengizinkan ketebalan 32 mm tanpa PWHT, yang dapat naik menjadi 38 mm jika diterapkan preheat sekitar 93°C ^[1]. Ini menjelaskan mengapa pipa carbon steel dengan tebal di bawah 19 mm sering kali tidak wajib PWHT berdasarkan ketebalan semata.

Namun, kasus lapangan tidak selalu sesederhana membaca angka. Pipa schedule 40, bahkan pada ukuran NPS besar, umumnya memiliki tebal maksimum sekitar 9,53 mm—jauh di bawah ambang 19 mm. Dalam situasi normal, pipa schedule 40 tidak otomatis memicu PWHT berdasarkan ketebalan ^[2]^[3]. Akan tetapi, kondisi layanan atau fluida dapat mengubah persyaratan. Misalnya, layanan lethal, risiko retak tegangan, atau media korosif tertentu dapat membuat owner atau engineering tetap mensyaratkan PWHT meskipun ketebalan nominal tidak mencapai ambang. Di sinilah pentingnya verifikasi ketebalan aktual: tim QC harus tahu bahwa ketidaksesuaian antara tebal aktual dan ambang kode bukan berarti PWHT otomatis ditiadakan, namun harus dikaji secara engineering.

Kenapa Verifikasi Pre- dan Post-PWHT Tidak Boleh Dilewati?

Verifikasi ketebalan setelah PWHT bukan hanya tentang memastikan material tidak berubah. Pengukuran baseline sebelum PWHT berfungsi untuk mengonfirmasi bahwa ketebalan aktual memang memenuhi ambang kode atau menjadi pertimbangan khusus. Pengukuran ulang setelah PWHT berguna untuk mendeteksi potensi perubahan lokal akibat distorsi termal, oksidasi permukaan, atau penipisan yang mungkin terjadi pada material dengan kondisi awal tertentu.

ASTM E797, standar praktik pengukuran ketebalan dengan metode ultrasonic pulse-echo kontak manual, menyatakan bahwa pengukuran ketebalan ultrasonik digunakan secara ekstensif untuk menentukan penipisan dinding pada peralatan proses yang disebabkan oleh korosi dan erosi ^[4]. Dalam konteks PWHT, prinsip yang sama dapat dipakai untuk membandingkan data sebelum dan sesudah perlakuan panas pada grid ukur yang sama. Hasilnya menjadi dasar dokumentasi yang melengkapi WPS/PQR, heat treatment chart, dan laporan inspeksi final.

Dengan kata lain, verifikasi pre- dan post-PWHT tidak hanya menjawab “apakah PWHT sudah dilakukan,” tetapi juga “apakah material masih berada dalam toleransi ketebalan yang dipersyaratkan setelah perlakuan panas.”

Prinsip Kerja Alat Ukur Ketebalan Ultrasonic dan Relevansinya dengan PWHT

Alat ukur ketebalan ultrasonic, atau ultrasonic thickness gauge, bekerja dengan memanfaatkan gelombang suara frekuensi tinggi yang dirambatkan ke dalam material. Ketika gelombang mencapai permukaan belakang material, sebagian energinya dipantulkan kembali ke transduser. Selang waktu antara pengiriman pulsa dan penerimaan pantulan dihitung dan dikonversi menjadi ketebalan berdasarkan kecepatan rambat suara pada material tersebut.

Metode ini sangat relevan untuk verifikasi PWHT karena pengukuran dapat dilakukan dari satu sisi tanpa memerlukan akses ke permukaan belakang ^[4]^[5]. Pada pipa tertutup, bejana tekan, tangki, atau nozzle yang tidak mungkin diakses dari dua sisi, kemampuan ini menjadi nilai praktis yang sulit disaingi metode mekanis konvensional.

Prinsip Time-of-Flight dan Komponen UTG

Prinsip dasar UTG adalah time-of-flight. Gelombang ultrasonik dikirim dari transduser, merambat melalui material, memantul pada batas material, lalu kembali. Waktu tempuh total diukur, dan ketebalan dihitung menggunakan hubungan dasar jarak = kecepatan × waktu. Analogi sederhananya adalah radar atau sonar: alat mengirimkan sinyal, menunggu pantulan, dan menghitung jarak berdasarkan waktu tempuh ^[5].

Komponen utama alat ukur ketebalan ultrasonic meliputi transduser, pulse generator, penerima sinyal, unit tampilan, serta pemroses data. Pada kelas portabel, semuanya terintegrasi dalam satu perangkat ringan. Frekuensi transduser yang umum digunakan berada pada rentang 0,5–20 MHz ^[6]. Semakin tinggi frekuensi, semakin baik kemampuan mendeteksi perubahan kecil, tetapi penetrasi ke material tebal cenderung menurun. Karena itu pemilihan probe tidak bisa asal; harus disesuaikan dengan rentang ketebalan dan kondisi permukaan.

Single-Echo vs Multiple-Echo untuk Material Berlapis dan Permukaan Korosi

Salah satu pembeda utama UTG modern adalah mode pengukuran single-echo dan multiple-echo. Mode single-echo mengukur dari awal pulsa hingga pantulan pertama. Mode ini sederhana, tetapi pada material dengan cat atau coating, hasil pengukuran dapat menyertakan ketebalan lapisan non-logam.

Mode multiple-echo, terutama pada probe dual-element, menggunakan serangkaian pantulan untuk mengeliminasi atau mengompensasi pengaruh lapisan coating. IAEA dalam manual pelatihan UT Level 2 menegaskan bahwa mode twin crystal umumnya digunakan untuk komponen dengan permukaan terkorosi ^[7]. Beberapa model UTG juga dapat mengukur melalui cat atau coating tanpa perlu menghilangkan lapisan terlebih dahulu, sehingga menghemat waktu persiapan permukaan pada inspeksi pipa berlapis atau corrosion under insulation ^[8].

Dalam verifikasi pasca-PWHT, kemampuan ini penting karena permukaan baja setelah perlakuan panas sering kali memiliki scale oksida, bekas heat treatment, atau lapisan cat lama. Dengan probe dan mode yang tepat, tim QC dapat tetap memperoleh data ketebalan dinding yang relevan tanpa harus melakukan grinding berlebihan.

Kemampuan One-Side Access: Kenapa Pipa dan Bejana Tertutup Dapat Diukur

Standar ASTM E797 menyatakan dengan eksplisit bahwa pengukuran dilakukan dari satu sisi objek, tanpa memerlukan akses ke permukaan belakang ^4]. Pernyataan yang sama juga menjadi salah satu keunggulan utama [ultrasonic thickness gauge dibandingkan alat ukur mekanis yang memerlukan dua permukaan terbuka ^[5].

Dalam pekerjaan PWHT, komponen yang diukur sering kali berupa spool pipe, header, pressure vessel shell, atau nozzle yang sudah terpasang atau berada pada posisi terbatas. Dengan UTG, inspektur dapat mengukur ketebalan pada titik-titik kritis sambungan las dan HAZ secara langsung tanpa membongkar sistem. Ini menjadikan UTG lebih dari sekadar alat ukur—ia adalah instrumen inspeksi yang memungkinkan cakupan verifikasi lebih luas dengan risiko operasional minimal.

Metode Potong Sampel: Risiko Teknis dan Biaya Tersembunyi

Di sisi lain, metode potong sampel untuk verifikasi ketebalan berarti memotong sebagian kecil material dari komponen, mengukur tebal secara fisik, lalu melakukan repair pada area yang rusak. Meskipun terdengar langsung dan mudah dipahami, praktik ini membawa konsekuensi besar pada proyek fabrikasi.

Pengukuran ultrasonik tidak memerlukan pemotongan komponen ^[5]. Sebaliknya, potong sampel merusak integritas komponen dan menciptakan area yang harus dilas ulang atau ditambal. Menurut literatur NDT, metode non-destruktif menghindari pembongkaran fisik dan kerusakan struktur ^[9]. Dalam konteks PWHT, kerusakan semacam ini bisa menjadi masalah ganda: komponen yang seharusnya sudah selesai diproses justru harus dibuka kembali, di-repair, dan berpotensi menjalani PWHT ulang pada area repair.

Risiko Teknis Potong Sampel: Kerusakan Komponen, Repair, dan Cacat Baru

Alur kerja potong sampel untuk verifikasi ketebalan biasanya melibatkan pemotongan lokal, pengukuran manual, kemudian repair dengan pengelasan. Pada material yang telah menjalani PWHT, repair welding dapat menghasilkan heat-affected zone baru, tegangan sisa tambahan, distorsi, atau cacat seperti inklusi dan retak mikro. Area repair tersebut mungkin memerlukan PWHT lanjutan atau setidaknya pemeriksaan NDT tambahan, sehingga rantai pekerjaan menjadi lebih panjang ^[9].

Risiko ini tidak hanya menyangkut integritas teknis, tetapi juga beban administrasi. Setiap repair pada komponen yang sudah masuk tahap QA/QC membutuhkan dokumentasi ulang, persetujuan welding engineer, dan kemungkinan audit. Dengan kata lain, potong sampel untuk sekadar mengonfirmasi angka ketebalan dapat menciptakan risiko baru yang seharusnya dapat dihindari.

Biaya dan Waktu Metode Destruktif vs Pengukuran Non-Destruktif

Dari sisi waktu, pengukuran ultrasonic thickness gauge bersifat hampir seketika dan dapat disimpan dalam data logger internal ^[5]. Inspektur dapat menyelesaikan banyak titik ukur dalam satu shift, langsung di lokasi. Sebaliknya, potong sampel membutuhkan proses pemotongan, pengiriman atau pengukuran sampel, penyusunan laporan, lalu repair. Total waktu bisa memakan hari, terutama jika melibatkan laboratorium eksternal atau subkontraktor repair.

Dari sisi biaya, komponen tersembunyi sering kali lebih besar daripada biaya pemotongan itu sendiri. Material cadangan, jam kerja welder, konsumsi elektroda atau filler, kebutuhan NDT ulang, serta potensi downtime produksi adalah pengeluaran yang harus diperhitungkan ^[1]^[5]. Dalam banyak proyek migas dan petrokimia, menghindari satu titik potong sampel dapat menghemat material dan jam kerja yang signifikan, plus menjaga komponen tetap utuh.

Perlu dicatat bahwa estimasi biaya dalam artikel ini bersifat ilustratif. Setiap proyek memiliki tarif tenaga kerja, harga material, dan struktur biaya tidak langsung yang berbeda. Namun arah perbandingannya konsisten: verifikasi non-destruktif hampir selalu lebih cepat dan lebih rendah risiko biaya tidak langsung dibandingkan metode destruktif.

Kapan Metode Destruktif Masih Diperlukan? Memisahkan Verifikasi Ketebalan dari Uji Mekanik

Agar tetap kredibel, artikel ini perlu menempatkan batas yang jelas. Ultrasonic thickness gauge unggul untuk verifikasi ketebalan dan deteksi penipisan, tetapi tidak dapat menggantikan uji tarik, uji impak, atau analisis metalurgi yang memang mensyaratkan sampel destruktif. Uji mekanik memerlukan benda uji terpisah yang dihancurkan atau dideformasi untuk memperoleh data sifat material ^[4].

Dengan demikian, strategi yang masuk akal di proyek adalah memindahkan seluruh kebutuhan verifikasi ketebalan ke metode NDT, sementara metode destruktif difokuskan hanya untuk pengujian yang memang tidak dapat dilakukan dengan cara lain. Ini bukan sekadar efisiensi; ini adalah pembagian fungsi yang benar secara engineering dan diterima oleh standar.

Perbandingan Head-to-Head: Ultrasonic vs Potong Sampel untuk Verifikasi PWHT

Agar lebih praktis, berikut perbandingan enam dimensi yang menjadi pertimbangan utama QC/inspektur:

Integritas komponen: UTG mempertahankan komponen tetap utuh; potong sampel merusak area tertentu.
Kecepatan: UTG hampir instan; potong sampel memerlukan pemotongan, pengukuran, dan repair.
Biaya: UTG terutama biaya alat dan operator; potong sampel menambah biaya repair, material, dan downtime.
Cakupan inspeksi: UTG memungkinkan banyak titik ukur hingga mendekati cakupan 100% area kritis; potong sampel terbatas pada satu atau beberapa coupon.
Risiko: UTG minim risiko pada komponen; potong sampel menciptakan HAZ baru dan potensi distorsi.
Penerimaan standar: UTG mengikuti praktik ASTM E797 dan SE-797; potong sampel juga dapat diterima untuk uji mekanik, tetapi tidak efisien untuk verifikasi ketebalan ^[4]^[5]^[8].

Dimensi 1: Integritas Komponen dan Cakupan Inspeksi

Ultrasonic thickness gauge memungkinkan inspektur mengukur pada grid yang direncanakan di sekitar sambungan las dan heat-affected zone, tanpa mengubah bentuk atau kekuatan material ^[5]. Dalam verifikasi PWHT, area paling kritis justru berada di sepanjang weld toe, HAZ, dan bagian yang mengalami siklus termal tertinggi. Dengan UTG, tim QC dapat mengukur puluhan hingga ratusan titik dalam satu hari, tergantung kompleksitas akses dan jumlah scaffold.

Metode potong sampel hanya menyediakan informasi pada satu lokasi pemotongan. Data tersebut belum tentu mewakili variasi ketebalan di sepanjang sambungan. Untuk keperluan verifikasi PWHT yang menuntut keyakinan bahwa seluruh area kritis masih dalam toleransi, cakupan sampling terbatas jelas melemah.

Dimensi 2: Kecepatan, Biaya, dan Kebutuhan Akses

Dari sisi akses, UTG hanya membutuhkan satu sisi material. Pada pipa yang sudah terpasang, bejana tertutup, atau tangki yang tidak dapat diakses dari dalam, keunggulan ini sangat menentukan. Potong sampel sering kali menuntut akses dua sisi atau ruang kerja lebih besar untuk pemotongan dan repair.

Dari sisi kecepatan, data UTG dapat langsung direkam dan dipakai untuk laporan ^[5]. Inspektur tidak perlu menunggu lab atau proses repair selesai. Ini mempercepat pengambilan keputusan setelah PWHT, terutama saat unit akan segera di-start-up atau memasuki acceptance test.

Dimensi 3: Penerimaan Standar dan Dokumentasi Audit

Praktik pengukuran ketebalan manual dengan ultrasonic pulse-echo contact method memiliki rujukan standar yang jelas, yaitu ASTM E797 ^[4]. Dalam konteks ASME, praktik ini diadopsi sebagai SE-797 dalam ASME BPVC Section V, sehingga dapat diintegrasikan langsung ke dalam inspection and test plan proyek. Auditor umumnya menerima laporan verifikasi ketebalan UTG selama prosedur, kalibrasi, grid pengukuran, dan rekaman datanya terdokumentasi dengan baik.

Untuk inspeksi sistem perpipaan in-service, API 570 juga menggunakan pengukuran ketebalan ultrasonik sebagai bagian dari strategi penilaian integritas dan remaining life. Dengan demikian, verifikasi ketebalan non-destruktif bukan sekadar alternatif yang “diizinkan,” melainkan praktik standar yang sudah mapan dalam industri migas dan petrokimia ^[4].

Prosedur Lapangan: Verifikasi Ketebalan Pre/Post PWHT Menggunakan UTG

Agar verifikasi ketebalan pasca-PWHT dapat diulang dan dipertahankan kualitasnya, tim QC perlu mengikuti alur kerja yang jelas. Prosedur berikut merangkum praktik yang dapat dipakai di proyek fabrikasi:

Siapkan permukaan ukur.
Pastikan suhu material sesuai batas standar.
Kalibrasi alat dengan blok step material serupa.
Pilih probe dan frekuensi sesuai ketebalan dan kondisi permukaan.
Tentukan grid ukur.
Lakukan pengukuran dengan couplant.
Catat data dan bandingkan pre/post PWHT.
Susun laporan untuk audit.

Persiapan Permukaan dan Pemeriksaan Temperatur Setelah PWHT

Sebelum pengukuran, pastikan permukaan bersih dari scale lepas, cat mengelupas, karat, atau couplant lama. Kontaminan ini dapat menghambat transmisi gelombang dan menyebabkan pembacaan tidak stabil. Namun, grinding berlebihan sebaiknya dihindari karena justru dapat mengubah tebal lokal.

Setelah PWHT, jangan langsung mengukur saat material masih panas. ASTM E797 Section 5.1 menyatakan bahwa teknik pengukuran ini untuk material dengan suhu tidak melebihi 93°C [200°F] ^[4]. Pengukuran pada suhu di atas batas dapat memengaruhi kecepatan rambat gelombang dan menghasilkan data yang tidak representatif. Oleh karena itu, pastikan komponen sudah cukup dingin sebelum sesi pengukuran baseline atau post-PWHT dimulai.

Kalibrasi dengan Blok Step dan Pemilihan Frekuensi/Probe

Kalibrasi merupakan langkah wajib. IAEA TCS-67 menjelaskan bahwa stepped atau tapered test block digunakan untuk mengkalibrasi peralatan ultrasonic thickness measurement. Blok tersebut diground dari material yang mirip dengan material yang diinspeksi, dan ketebalan aktual pada berbagai posisi ditandai pada blok ^[7].

Pada alat seperti MITECH MT160, kecepatan suara material dapat diatur pada rentang 1000–9999 m/s ^[10]. Dengan mengkalibrasi pada blok step yang mewakili material dasar, operator memastikan bahwa pembacaan alat benar-benar mencerminkan ketebalan baja yang diukur, bukan sekadar angka generik.

Pemilihan probe juga penting. Probe dual-element umumnya lebih cocok untuk permukaan terkorosi atau ber-scale karena lebih toleran terhadap pantulan awal yang tidak sempurna. Probe single-element sering digunakan pada permukaan halus atau material dengan ketebalan relatif besar. Sebagai panduan umum, frekuensi lebih tinggi dipilih untuk material tipis dan pengukuran presisi, sedangkan frekuensi lebih rendah dipilih untuk material tebal atau permukaan kasar ^[6]^[7].

Teknik Coupling, Titik Ukur Grid, dan Pencatatan Data

Couplant berfungsi menghilangkan celah udara antara probe dan permukaan material, sehingga gelombang ultrasonik dapat merambat dengan baik. Aplikasi couplant harus merata, tipis, dan konsisten pada setiap titik ukur. Untuk permukaan korosi, pemilihan couplant yang sedikit lebih kental dapat membantu menjaga kontak.

Grid ukur sebaiknya ditentukan sebelum pengukuran. Pada sambungan las PWHT, area kritis meliputi weld metal, HAZ, dan base metal beberapa milimeter dari weld toe. Tentukan titik-titik ukur secara sistematis, misalnya empat posisi circumferential pada pipa atau grid berbentuk matriks pada bejana tekan. Gunakan penomoran titik yang sama untuk baseline dan post-PWHT agar data dapat dibandingkan secara langsung.

Catat setiap hasil dalam tabel sederhana berisi nomor titik, lokasi, ketebalan baseline, ketebalan post-PWHT, suhu material, serta alat dan blok kalibrasi yang digunakan. Dokumentasi ini akan sangat membantu saat audit.

Interpretasi Data dan Format Laporan Verifikasi Pre/Post PWHT

Setelah data terkumpul, bandingkan ketebalan baseline dan post-PWHT titik per titik. Perubahan kecil dalam toleransi masih dapat diterima, tetapi penyimpangan signifikan harus dievaluasi terhadap drawing, spesifikasi material, dan ambang kode. Perubahan mendadak pada satu titik perlu diperiksa ulang; bisa jadi ada kesalahan coupling, skala lokal, atau indikasi penipisan.

Laporan sebaiknya memuat referensi prosedur ASTM E797/SE-797, identitas alat, tanggal kalibrasi, jenis probe, blok step yang digunakan, suhu material saat pengukuran, grid ukur, serta tabel hasil pre/post ^[4]^[7]. Dengan format ini, verifikasi ketebalan PWHT menjadi dokumen yang siap dipertahankan di hadapan owner, inspektorat, atau auditor pihak ketiga.

Studi Kasus Lapangan: Ketidaksesuaian Ketebalan Pipa dan Keputusan Engineering

Untuk melihat bagaimana ultrasonic vs potong sampel bekerja dalam praktik, kita dapat merujuk kasus yang dilaporkan pada proyek industri minyak dan gas di Indonesia. Dalam kasus tersebut, sebuah pipa 6 inci memiliki ketebalan aktual sekitar 7,11 mm, tetapi tetap diberikan keterangan “PWHT = YES” karena fluida yang dialirkan adalah Hot Lean Amine ^[11]. Ini berarti keputusan PWHT tidak semata-mata ditentukan oleh ketebalan, melainkan oleh service condition.

Kasus ini juga menyoroti posisi pipa schedule 40. Meskipun tebal maksimum pipa schedule 40 pada ukuran besar hanya sekitar 9,53 mm—jauh di bawah ambang 19 mm B31.3—kondisi layanan tetap dapat memicu persyaratan PWHT ^[1]^[11]. Di sinilah pentingnya pembedaan antara “apakah ketebalan memenuhi ambang kode” dan “apakah service condition memerlukan PWHT.”

Kronologi Temuan Ketidaksesuaian dan Verifikasi Aktual dengan UTG

Dalam alur proyek, data desain mungkin menyebut ketebalan nominal tertentu. Namun saat inspektur melakukan verifikasi aktual dengan UTG, pembacaan menunjukkan nilai yang berbeda. Pada kasus di atas, tebal aktual 7,11 mm terekam dan menjadi bahan keputusan engineering. Dengan UTG, proses ini dapat berlangsung cepat di lapangan, tanpa perlu memotong pipa atau menunggu sampel laboratorium ^[11].

Pemeriksaan UTG memungkinkan tim QC mencatat ketebalan aktual di beberapa titik sepanjang sambungan dan membandingkannya dengan drawing. Hasilnya menjadi baseline untuk dokumen PWHT. Jika angka aktual berada di bawah ambang kode, insinyur tetap dapat memutuskan PWHT atas dasar service condition, dengan justifikasi yang terdokumentasi.

Decision Tree: Ketika Fluida Mensyaratkan PWHT tetapi Ketebalan Tidak Memenuhi Ambang

Berikut alur keputusan sederhana yang dapat dipakai tim lapangan:

Verifikasi ketebalan aktual dengan UTG pada grid yang ditentukan.
Identifikasi material dan P-number.
Bandingkan ketebalan aktual dengan ambang ASME B31.3 atau UCS-56 yang berlaku.
Tinjau kondisi layanan—apakah fluida, tekanan, atau kategori layanan mempersyaratkan PWHT?
Evaluasi opsi code exemption, preheat, dan batasan pengecualian.
Dokumentasikan justifikasi engineering dan persetujuan owner/welding engineer.

Tinjauan TWI terhadap pengecualian PWHT memberikan dasar yang baik untuk mengevaluasi opsi preheat dan batas ketebalan ^[1]. Dalam kasus fluida Hot Lean Amine, service condition dapat menjadi alasan kuat untuk tetap mempertahankan PWHT meskipun tebal aktual tidak melewati ambang. Tetapi setiap keputusan harus dicatat secara transparan.

Estimasi Biaya dan Waktu Kasus: Sebelum vs Sesudah Menggunakan UTG

Jika verifikasi ketebalan dilakukan dengan potong sampel, alurnya dapat memakan waktu beberapa hari: potong, ukur, siapkan laporan, repair, inspeksi ulang. Dengan UTG, pengukuran aktual dapat selesai dalam hitungan menit hingga beberapa jam, tergantung jumlah titik dan akses ^[5]. Biaya repair yang seharusnya dikeluarkan untuk mengembalikan area yang dipotong dapat dihilangkan.

Tentu estimasi angka pastinya bergantung pada tarif proyek dan kompleksitas akses. Namun struktur waktu dan biaya sudah jelas: UTG menghindari penundaan akibat repair dan menurunkan risiko cacat baru pada sambungan yang sudah menjalani PWHT.

Panduan Pemilihan Alat: MITECH MT160 vs MT150/MT200

Setelah memahami prosedur dan perbandingan metode, pertanyaan berikutnya bagi banyak purchasing atau QC adalah alat apa yang layak digunakan. Di pasar Indonesia, MITECH MT160 merupakan salah satu model digital ultrasonic thickness gauge yang relevan untuk keperluan verifikasi ketebalan di industri migas, petrokimia, dan fabrikasi baja. Spesifikasi dan harga perlu ditelaah agar investasi perusahaan tepat sasaran.

Spesifikasi Teknis MITECH MT160 yang Relevan untuk Verifikasi PWHT

MITECH MT160 memiliki rentang ukur 0,75–300 mm pada material baja ^[10]. Resolusi yang tersedia adalah 0,1 mm atau 0,01 mm, dengan akurasi hingga ≤0,05 mm untuk ketebalan ≤10 mm dan ≤(0,5%+0,01) mm untuk ketebalan di atasnya ^[10]^[12]. Kecepatan suara material dapat diatur antara 1000–9999 m/s, sehingga dapat dikalibrasi untuk berbagai material logam ^[10].

Fitur yang berguna untuk verifikasi pre/post PWHT adalah mode pengukuran single-point dan scan. Mode scan memungkinkan pembacaan cepat hingga sekitar 10 pembacaan per detik, membantu inspektur melakukan pemindaian area las atau HAZ. Memori internal dapat menyimpan hingga 20 file × 99 pembacaan, cukup untuk mendokumentasikan grid ukur pada satu sambungan atau batch komponen ^[10]^[12].

Untuk kebutuhan verifikasi ketebalan setelah PWHT, spesifikasi ini relevan karena:

Rentang ukur menangani pipa dan bejana baja karbon dengan tebal sedang.
Resolusi 0,01 mm memadai untuk membandingkan baseline dan post-PWHT.
Kecepatan suara dapat disesuaikan dengan blok step material aktual.
Data logger mendukung pembuatan laporan audit.

Untuk detail lengkap dan penawaran resmi, Anda dapat melihat halaman Alat Ukur Ketebalan Digital Ultrasonic MITECH MT160.

Perbandingan Harga dan Paket: MT150, MT160, MT200

Salah satu tantangan pembelian UTG di Indonesia adalah transparansi harga. Banyak distributor tidak mencantumkan harga publik, sehingga pembeli korporat sulit membandingkan nilai antar varian. Beberapa data pasar yang tersedia menunjukkan MITECH MT160 berada di kisaran harga internasional sekitar USD 335 ^[13]. Sementara itu, MITECH MT200 di salah satu toko online Indonesia tercatat sekitar Rp11,5 juta ^[14]. Varian MT150 dan MT160 umumnya diposisikan sebagai model yang lebih ringkas dan terjangkau, sedangkan MT200 membawa spesifikasi layar, memori, atau fitur data yang lebih lengkap.

Perbandingan yang sehat harus mencakup rentang ukur, resolusi, akurasi, kapasitas penyimpanan, mode scan, koneksi PC, serta kelengkapan paket. Harga alat saja belum menggambarkan total biaya kepemilikan. Pastikan Anda mendapatkan kejelasan tentang:

Probe standar yang disertakan.
Blok kalibrasi step.
Baterai dan casing pelindung.
Sertifikat kalibrasi.
Garansi dan dukungan purna jual.

Faktor Pembelian B2B: Kalibrasi, Garansi, Dukungan Lokal, dan Kebutuhan Hazardous Area

Bagi perusahaan migas dan petrokimia, UTG bukan sekadar alat ukur; ia adalah bagian dari sistem mutu inspeksi. Karena itu, pastikan alat didukung oleh kalibrasi bersertifikat, ketersediaan spare probe, pelatihan operator, dan layanan purna jual yang responsif ^[8]. Untuk aplikasi oil & gas yang melibatkan inspeksi pipeline, pressure vessel, dan tangki, kemampuan alat untuk bekerja pada permukaan korosi dan material berlapis menjadi nilai penting.

Kebutuhan area berbahaya juga perlu diperiksa secara eksplisit. Tidak semua UTG portabel secara otomatis memiliki rating untuk hazardous area atau atmosphere. Jika pekerjaan dilakukan di zona berbahaya, konfirmasikan spesifikasi Ex atau prosedur kerja aman yang berlaku kepada distributor resmi dan tim HSE perusahaan ^[8].

Checklist dan Rekomendasi Akhir untuk QC/Inspektur

Untuk memudahkan penerapan, berikut dua checklist ringkas yang dapat digunakan tim QC/NDT. Checklist ini merujuk pada praktik ASTM E797, IAEA TCS-67, serta ambang ASME B31.3/UCS-56 ^[1]^[4]^[7].

Checklist Pra-PWHT: Verifikasi Baseline Ketebalan

Konfirmasi material, P-number, dan drawing komponen.
Identifikasi sambungan las dan area kritis.
Pastikan permukaan ukur bersih dan bebas kontaminan.
Kalibrasi UTG dengan blok step material serupa.
Catat suhu material; pastikan di bawah batas standar.
Tentukan grid ukur dan nomor titik.
Ukur ketebalan baseline pada sambungan las, HAZ, dan base metal.
Bandingkan hasil dengan ambang ASME B31.3 atau UCS-56 yang berlaku.
Dokumentasikan data dalam tabel baseline.

Checklist Pasca-PWHT: Validasi Hasil dan Dokumentasi

Pastikan suhu material telah turun di bawah 93°C ^[4].
Kalibrasi ulang UTG dengan blok step yang sama.
Ukur ulang pada grid dan nomor titik yang sama.
Bandingkan data post-PWHT terhadap baseline.
Evaluasi penyimpangan terhadap toleransi spesifikasi.
Siapkan laporan pre/post PWHT dengan referensi prosedur ASTM E797/SE-797.
Simpan data untuk keperluan WPS/PQR, heat treatment chart, dan audit.

Kapan Diskusi dengan Welding Engineer atau Pihak Ketiga Diperlukan

Beberapa kondisi memerlukan eskalasi keputusan:

Ketebalan aktual berada di bawah ambang kode, tetapi service condition seperti fluida korosif atau lethal service mensyaratkan PWHT.
Terjadi variasi ketebalan signifikan antar titik ukur.
Hasil UTG meragukan karena kondisi permukaan, geometry, atau akses terbatas.
Komponen pernah direpair dan memerlukan kajian PWHT lokal.

Dalam situasi ini, inspektur sebaiknya tidak memutuskan sendiri. Diskusikan dengan welding engineer, QC supervisor, atau otoritas proyek, dan manfaatkan rujukan seperti tinjauan TWI tentang pengecualian PWHT ^[1]. Kasus Hot Lean Amine yang dibahas sebelumnya menjadi contoh nyata bagaimana keputusan engineering harus tetap berdasar pada service condition dan justifikasi terdokumentasi ^[11].

Kesimpulannya, verifikasi ketebalan setelah PWHT adalah keputusan integritas dan kepatuhan, bukan sekadar formalitas. Ultrasonic thickness gauge unggul untuk verifikasi ketebalan karena non-destruktif, membutuhkan akses satu sisi, cepat, hemat biaya, serta memungkinkan cakupan inspeksi lebih luas. Potong sampel tetap relevan, tetapi hanya untuk uji mekanik yang memang memerlukan benda uji destruktif. Dengan mengikuti prosedur ASTM E797, kalibrasi blok step, grid pengukuran, dan dokumentasi pre/post PWHT, tim QC/NDT dapat menghasilkan data yang andal dan siap audit. Gunakan checklist di atas, libatkan welding engineer untuk kasus ketidaksesuaian, dan pastikan alat ukur ketebalan ultrasonic Anda terkalibrasi dengan benar.

Sebagai penutup, CV. Java Multi Mandiri adalah supplier dan distributor alat ukur serta instrumen pengujian untuk kebutuhan bisnis dan aplikasi industri—bukan penyedia jasa pengujian, kontraktor konstruksi, maupun konsultan engineering. Dengan fokus melayani sektor migas, petrokimia, pembangkit listrik, dan fabrikasi logam, kami membantu perusahaan mengoptimalkan operasi dan memenuhi kebutuhan peralatan komersial terkait verifikasi ketebalan. Untuk konsultasi lebih lanjut, silakan diskusikan kebutuhan perusahaan.

Informasi harga dan spesifikasi dapat berubah; selalu verifikasi ke distributor resmi dan edisi standar terkini. Artikel ini tidak menggantikan persyaratan kode/regulasi atau konsultasi welding engineer/inspektur NDT.

Rekomendasi Ultrasonic Thickness Gauge

Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Digital Ultrasonic MITECH MT160

Rp10,500,000.00

★★★★★

Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Ultrasonik MITECH MT200

Rp14,890,000.00

★★★★★

Ultrasonic Thickness Gauge

Alat Ukur Ketebalan Ultrasonic MITECH MT150

Rp9,000,000.00

★★★★★

References

Abson, D.J., Tkach, Y., Hadley, I., Wright, V.S., & Burdekin, F.M. (2006). A Review of Postweld Heat Treatment Code Exemption – Part 1. Welding Journal, Vol. 85, No. 3, pp. 63–69. TWI Ltd. Retrieved from https://www.twi-global.com/technical-knowledge/published-papers/a-review-of-postweld-heat-treatment-code-exemption-part-1-march-2006
Littlepeng. (N.D.). PWHT Requirements & Processes: Getting It Right Is Mission Critical. Retrieved from https://www.littlepeng.com/single-post/pwht-requirements-processes-getting-it-right-is-mission-critical
peqacademy. (N.D.). ASME VIII UCS-56 PWHT Thickness Decision Logic. YouTube. Retrieved from https://www.youtube.com/watch?v=pTr-Y7TK9Us
ASTM International. (2021). ASTM E797/E797M Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method. Retrieved from https://store.astm.org/e0797_e0797m-15.html
Evident Scientific. (N.D.). Introduction to Ultrasonic Thickness Gauges. Retrieved from https://ims.evidentscientific.com/en/learn/ndt-tutorials/thickness-gauge/introduction
LFC Indonesia. (N.D.). Ultrasonic Thickness Gauge: Panduan Lengkap. Retrieved from https://www.lfc.co.id/blog/detail/ultrasonic-thickness-gauge
International Atomic Energy Agency. (2018). Training Guidelines in Non-destructive Testing Techniques: Manual for Ultrasonic Testing at Level 2. IAEA Training Course Series No. 67. Retrieved from https://www-pub.iaea.org/MTCD/Publications/PDF/TCS-67web.pdf
Baker Hughes Waygate Technologies. (N.D.). Industrial Ultrasonic Testing: Portable Ultrasound Equipment – Ultrasonic Thickness Gauges. Retrieved from https://www.bakerhughes.com/waygate-technologies/industrial-ultrasonic-testing/portable-ultrasound-equipment/ultrasonic-thickness-gauges
MIBUSIPIL. (N.D.). Jenis-jenis Pengujian NDT (Non-Destructive) dalam Audit Bangunan. Retrieved from https://mibusipil.com/jenis-jenis-pengujian-ndt-non-destructive-dalam-audit-bangunan
MITECH NDT. (N.D.). MT160 Digital Ultrasonic Thickness Gauge. Retrieved from http://www.mitech-ndt.com/en/home/products_detail.php?id=401
cnzahid.com. (2020). Prosedur PWHT di Proyek Industri Minyak & Gas. Retrieved from https://www.cnzahid.com/2020/10/prosedur-pwht-di-proyek-industri-minyak.html

Tim Riset Ukurdanuji

Tim Riset Ukurdanuji berbagi wawasan dari pengalaman lebih dari 10 tahun sebagai distributor alat ukur dan uji terpercaya di sektor pemerintah, pendidikan, riset, hingga industri.
