Panduan Lengkap Pengujian Ultrasonik (UT): Cara Deteksi Retakan Internal pada Baja

Sebuah balok baja struktural yang kokoh, sambungan las yang terlihat sempurna, atau pipa bertekanan tinggi yang baru dipasang—semuanya tampak solid di permukaan. Namun, di dalam matriks logamnya, ancaman tersembunyi bisa saja sedang berkembang. Retakan internal, porositas, atau inklusi yang tak kasat mata dapat menjadi titik awal dari kegagalan struktural yang katastrofal. Bagi para profesional Quality Control (QC), insinyur, dan teknisi Non-Destructive Testing (NDT), mendeteksi cacat tersembunyi ini bukan hanya soal kualitas, tetapi juga soal keselamatan.

Ketidakpastian dalam mendeteksi cacat baja tidak terlihat adalah tantangan besar. Metode inspeksi visual tidak akan mampu menembus permukaan, dan memilih alat yang salah bisa memberikan rasa aman yang palsu. Di sinilah kebutuhan akan keahlian sejati muncul.

Artikel ini bukan sekadar definisi teknis. Ini adalah panduan praktisi yang komprehensif, dirancang untuk membekali Anda dengan pengetahuan yang dapat ditindaklanjuti. Kami akan membedah tuntas, mulai dari mengapa retakan internal begitu berbahaya, hingga bagaimana cara menguasai Pengujian Ultrasonik (Ultrasonic Testing – UT)—metode paling andal untuk melihat ke dalam baja. Anda akan mempelajari prinsip kerja, cara menggunakan alat Ultrasonic Flaw Detector, menginterpretasi hasilnya, dan memilih metode NDT yang tepat untuk setiap skenario.

Mari kita mulai perjalanan untuk mengungkap apa yang tersembunyi dan memastikan integritas setiap komponen baja.

1. Mengapa Retakan Internal pada Baja Menjadi Ancaman Tersembunyi?
   1. Akar Masalah: Penyebab Umum Retakan Internal
   2. Glosarium Cacat Tak Terlihat: Dari Porositas hingga Inklusi
   3. Bahaya Nyata: Risiko Kegagalan Struktural Akibat Cacat Internal
2. Memilih Alat yang Tepat: Pengantar Metode Non-Destructive Testing (NDT)
   1. Perbandingan Metode NDT: Kapan Menggunakan Ultrasonik vs. Metode Lain?
3. Menguasai Pengujian Ultrasonik (UT): Dari Prinsip Hingga Peralatan
   1. Prinsip Kerja Pengujian Ultrasonik: Memahami Gema yang Tak Terdengar
   2. Anatomi Ultrasonic Flaw Detector: Komponen Kunci dan Fungsinya
   3. Memahami Tampilan Layar: Perbedaan Mode A-Scan dan B-Scan
4. Panduan Praktis: Inspeksi Baja dengan Ultrasonic Flaw Detector
   1. Langkah 1: Persiapan dan Kalibrasi Alat untuk Akurasi Maksimal
   2. Langkah 2: Teknik Scanning Dasar untuk Menemukan Cacat
   3. Langkah 3: Menginterpretasi Hasil di Layar A-Scan
   4. Kesalahan Umum yang Harus Dihindari
5. Aplikasi di Dunia Nyata: Pengujian Ultrasonik dalam Industri
   1. Inspeksi Kritis Sambungan Las pada Konstruksi Baja
   2. Memastikan Integritas Pipa, Tangki, dan Pressure Vessel
   3. Kontrol Kualitas dalam Manufaktur dan Dirgantara
6. Kesimpulan: Dari Ancaman Tersembunyi Menjadi Kualitas Terjamin
7. Referensi

Mengapa Retakan Internal pada Baja Menjadi Ancaman Tersembunyi?

Sebelum kita membahas solusi, sangat penting untuk memahami akar masalahnya. Cacat internal lebih berbahaya daripada cacat permukaan karena sering kali tidak memberikan peringatan visual sebelum mencapai titik kritis. Mereka adalah kelemahan tersembunyi yang menggerogoti kekuatan material dari dalam. Memahami penyebab, jenis, dan risikonya adalah langkah pertama untuk membangun sistem inspeksi yang efektif.

Konten ini telah ditinjau oleh spesialis NDT Level III untuk memastikan akurasi teknis dan relevansi praktis.

Akar Masalah: Penyebab Umum Retakan Internal

Retakan internal tidak muncul begitu saja. Mereka adalah hasil dari ketidaksempurnaan pada berbagai tahap siklus hidup baja. Secara umum, penyebabnya dapat dikategorikan menjadi tiga sumber utama:

1. Masalah Bahan Baku: Kualitas baja dimulai dari bahan mentahnya. Cacat bawaan dari billet atau slab, seperti rongga gas atau inklusi non-logam, dapat terbawa selama proses rolling atau forging dan menjadi titik awal retakan internal pada produk akhir.
2. Proses Manufaktur: Proses seperti perlakuan panas (heat treatment) yang tidak tepat dapat menimbulkan tegangan termal yang ekstrem, menyebabkan retakan di dalam material. Proses penempaan (forging) atau pengelasan yang salah juga dapat menciptakan cacat seperti cold shuts atau fusi yang tidak lengkap.
3. Tegangan Sisa (Residual Stress): Menurut prinsip metalurgi, proses seperti pembentukan dingin, pengelasan, atau pemesinan dapat meninggalkan tegangan yang “terkunci” di dalam baja. Tegangan sisa pemrosesan ini, jika digabungkan dengan beban operasional, dapat memicu inisiasi dan perambatan retak dari waktu ke waktu.

Glosarium Cacat Tak Terlihat: Dari Porositas hingga Inklusi

Cacat internal memiliki banyak bentuk. Mengenali jenis-jenisnya sangat penting karena akan menentukan metode deteksi yang paling efektif. Berikut adalah beberapa cacat tak terlihat yang paling umum:

• Porositas: Kantong atau rongga gas kecil yang terperangkap di dalam logam, sering kali terjadi selama proses pengecoran atau pengelasan. Cacat ini secara signifikan mengurangi luas penampang yang menahan beban. Metode deteksi terbaik: Pengujian Ultrasonik (UT) atau Pengujian Radiografi (RT).
• Inklusi (Inclusions): Partikel non-logam (seperti oksida atau sulfida) yang terperangkap dalam matriks baja selama proses peleburan. Partikel ini bertindak sebagai konsentrator tegangan, membuatnya menjadi titik awal yang umum untuk retak fatik. Metode deteksi terbaik: UT.
• Delaminasi: Pemisahan lapisan di dalam baja, biasanya terjadi pada produk yang digulung (rolled products) seperti pelat. Ini adalah cacat planar yang sangat berbahaya karena dapat mengurangi ketebalan efektif material secara drastis. Metode deteksi terbaik: UT.
• Kurangnya Fusi (Lack of Fusion): Cacat pada sambungan las di mana logam las gagal menyatu dengan benar ke logam dasar atau lapisan las sebelumnya. Ini menciptakan bidang lemah yang setara dengan retakan. Metode deteksi terbaik: UT.
• Segregasi: Distribusi unsur paduan yang tidak merata dalam baja, yang dapat menciptakan area lokal dengan sifat mekanik yang berbeda dan lebih rentan terhadap keretakan. Metode deteksi terbaik: Analisis metalografi, terkadang dapat diindikasikan oleh UT.

Bahaya Nyata: Risiko Kegagalan Struktural Akibat Cacat Internal

Mengabaikan cacat internal bukanlah pilihan. Konsekuensinya bisa sangat parah, mulai dari kerugian finansial hingga hilangnya nyawa. Sebuah retakan internal kecil, di bawah tekanan operasional atau beban siklik (fatik), dapat merambat secara perlahan dan tak terduga hingga mencapai ukuran kritis, yang menyebabkan kegagalan struktural yang tiba-tiba dan fatal.

Pentingnya deteksi dini ditegaskan oleh berbagai standar industri. Sebagai contoh, standar seperti DIN 2393 untuk Pipa Baja Las Presisi secara eksplisit menyatakan bahwa cacat tertentu tidak diizinkan. Ini menunjukkan bahwa bahkan cacat kecil pun dianggap sebagai risiko yang tidak dapat diterima dalam aplikasi kritis. Kegagalan sebuah jembatan, pecahnya pressure vessel, atau rusaknya komponen mesin pesawat sering kali dapat ditelusuri kembali ke cacat internal yang tidak terdeteksi selama fabrikasi atau inspeksi.

Memilih Alat yang Tepat: Pengantar Metode Non-Destructive Testing (NDT)

Mengetahui adanya ancaman tersembunyi, pertanyaan selanjutnya adalah: bagaimana cara kita menemukannya tanpa merusak komponen? Jawabannya terletak pada Non-Destructive Testing (NDT).

Menurut American Society for Nondestructive Testing (ASNT), “Pengujian non-destruktif (NDT) adalah bidang vital yang memungkinkan evaluasi material, komponen, dan sistem tanpa menyebabkan kerusakan… Teknik-teknik inovatif ini adalah kunci untuk menjaga keselamatan, keandalan, dan efisiensi”.

NDT adalah payung dari berbagai teknik inspeksi yang memungkinkan kita “melihat” ke dalam material. Enam metode yang paling umum digunakan adalah:

1. Pengujian Ultrasonik (Ultrasonic Testing – UT)
2. Pengujian Radiografi (Radiographic Testing – RT)
3. Pengujian Partikel Magnetik (Magnetic Particle Testing – MT)
4. Pengujian Penetran Cair (Liquid Penetrant Testing – PT)
5. Pengujian Arus Eddy (Eddy Current Testing – ET)
6. Pengujian Visual (Visual Testing – VT)

Untuk informasi lebih lanjut, Anda dapat merujuk pada ASNT’s Introduction to Nondestructive Testing.

Perbandingan Metode NDT: Kapan Menggunakan Ultrasonik vs. Metode Lain?

Setiap metode NDT memiliki kekuatan dan kelemahannya. Memilih metode yang tepat adalah kunci keberhasilan inspeksi. Untuk mendeteksi retakan internal pada baja, tidak semua metode diciptakan sama.

Metode seperti Pengujian Partikel Magnetik (MT) dan Pengujian Penetran Cair (PT) sangat efektif, tetapi hanya untuk mendeteksi cacat yang terbuka ke permukaan (surface-breaking defects). Mereka tidak memiliki kemampuan untuk “melihat” ke dalam material, sehingga sama sekali tidak berguna untuk menemukan porositas internal atau delaminasi.

Di sinilah metode volumetrik seperti Pengujian Ultrasonik (UT) dan Pengujian Radiografi (RT) unggul. Tabel berikut memberikan perbandingan praktis untuk membantu Anda membuat keputusan.

Metode	Terbaik Untuk	Kelebihan Utama	Keterbatasan
Ultrasonic Testing (UT)	Cacat internal (sub-surface), termasuk retakan, delaminasi, porositas. Juga untuk pengukuran ketebalan.	Sangat sensitif terhadap cacat planar (retakan). Akurasi tinggi dalam menentukan lokasi & ukuran cacat. Portabel. Hanya butuh akses satu sisi.	Membutuhkan operator yang sangat terampil. Sulit pada geometri kompleks atau permukaan kasar. Membutuhkan couplant.
Radiographic Testing (RT)	Cacat internal volumetrik seperti porositas dan inklusi.	Memberikan rekaman visual permanen (film). Baik untuk mendeteksi perubahan kepadatan.	Kurang sensitif terhadap cacat planar (retakan) kecuali orientasinya pas. Bahaya radiasi. Membutuhkan akses dua sisi.
Magnetic Particle (MT)	Cacat permukaan dan sedikit di bawah permukaan (near-surface) pada material feromagnetik.	Cepat, relatif murah, dan sangat sensitif terhadap retakan permukaan yang halus.	Terbatas pada material feromagnetik. Membutuhkan demagnetisasi setelah pengujian. Tidak bisa mendeteksi cacat internal.
Liquid Penetrant (PT)	Cacat yang terbuka ke permukaan pada material non-porous.	Mudah digunakan, murah, dan dapat diterapkan pada berbagai jenis material.	Hanya mendeteksi cacat yang terbuka ke permukaan. Membutuhkan pembersihan permukaan yang cermat.

Seperti yang terlihat, untuk tugas spesifik mendeteksi retakan internal pada baja, Pengujian Ultrasonik (UT) adalah pilihan yang paling unggul karena sensitivitasnya yang tinggi terhadap cacat planar dan kemampuannya untuk menentukan kedalaman dan ukuran cacat dengan akurat. Untuk pemahaman lebih lanjut tentang standar dan aplikasi internasional, lihat IAEA Overview of Non-Destructive Testing.

Menguasai Pengujian Ultrasonik (UT): Dari Prinsip Hingga Peralatan

Pengujian Ultrasonik adalah metode NDT canggih yang menggunakan gelombang suara frekuensi tinggi, biasanya dalam rentang 0.1 hingga 15 MHz, untuk mendeteksi cacat dan mengukur sifat material. Keefektifannya didukung oleh keunggulan teknis yang jelas.

Sebuah manual pelatihan dari International Atomic Energy Agency (IAEA) menyoroti keuntungan UT: “(a) Memiliki sensitivitas tinggi yang memungkinkan deteksi cacat yang sangat kecil; (b) Memiliki daya tembus tinggi yang memungkinkan pemeriksaan bagian yang sangat tebal; (c) Memiliki akurasi pengukuran yang tinggi terhadap posisi dan ukuran cacat…”. Keunggulan inilah yang menjadikannya alat pilihan bagi para praktisi.

Prinsip Kerja Pengujian Ultrasonik: Memahami Gema yang Tak Terdengar

Prinsip kerja UT sangat mirip dengan sonar atau gema. Gelombang suara berfrekuensi tinggi dikirim ke dalam material, dan alat akan “mendengarkan” gema yang kembali.

Teknik yang paling umum digunakan adalah pulse-echo. Menurut NDE-Ed.org, sebuah sumber edukasi dari Iowa State University, dalam metode ini, “…suara dimasukkan ke dalam objek uji dan pantulan (gema) dikembalikan ke penerima dari ketidaksempurnaan internal atau dari permukaan geometris bagian tersebut”.

Prosesnya dapat dipecah menjadi langkah-langkah berikut:

1. Pembangkitan Pulsa: Sebuah komponen bernama pulser di dalam alat menghasilkan pulsa listrik bertegangan tinggi.
2. Konversi Energi: Pulsa listrik dikirim ke transduser (juga disebut probe), yang berisi elemen piezoelektrik. Elemen ini bergetar saat menerima listrik, mengubahnya menjadi gelombang suara ultrasonik berfrekuensi tinggi.
3. Propagasi Gelombang: Gelombang suara merambat melalui material uji.
4. Refleksi (Gema): Jika gelombang mengenai batas antara dua material yang berbeda—seperti bagian belakang material (back wall) atau sebuah cacat (retakan, rongga)—sebagian energi gelombang akan dipantulkan kembali ke arah transduser.
5. Deteksi Gema: Transduser, yang sekarang berfungsi sebagai penerima, menangkap gema yang kembali. Efek piezoelektrik bekerja sebaliknya: getaran dari gelombang suara diubah kembali menjadi sinyal listrik.
6. Tampilan Hasil: Sinyal listrik ini diperkuat dan ditampilkan di layar alat, biasanya sebagai puncak (peak) pada grafik. Waktu yang dibutuhkan gelombang untuk berjalan bolak-balik digunakan untuk menghitung lokasi (kedalaman) cacat dengan sangat akurat.

Satu detail praktis yang sangat penting adalah penggunaan couplant. Couplant adalah gel atau cairan kental yang dioleskan antara transduser dan permukaan material. Udara adalah penghantar gelombang ultrasonik yang sangat buruk; bahkan celah udara sekecil apa pun dapat menghalangi gelombang masuk ke material. Couplant berfungsi untuk menghilangkan celah udara ini dan memastikan transmisi suara yang efisien. Untuk mempelajari prinsip-prinsip teknis yang lebih dalam, NDT Education Resource Center adalah sumber yang sangat baik.

Anatomi Ultrasonic Flaw Detector: Komponen Kunci dan Fungsinya

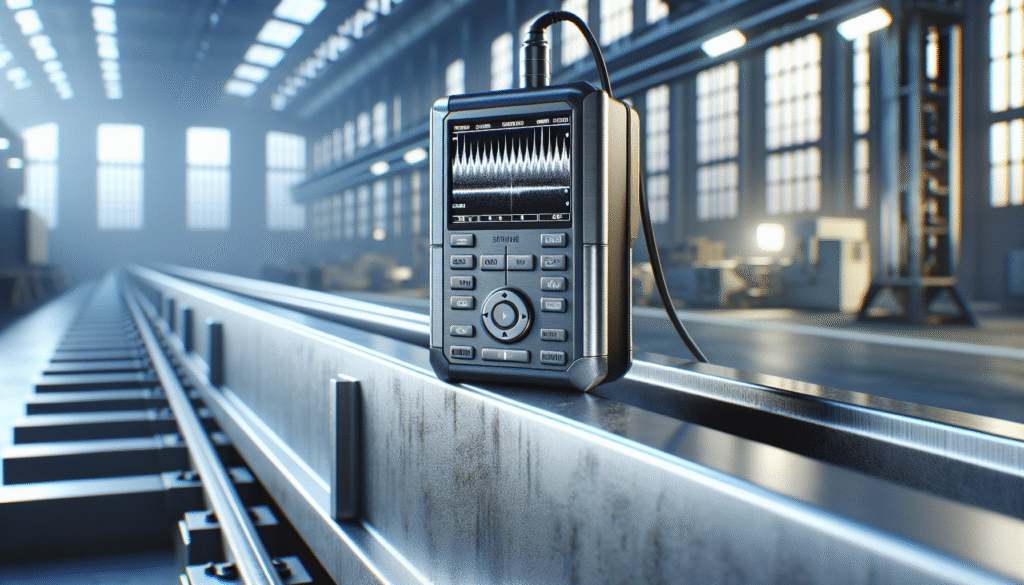

Ultrasonic Flaw Detector adalah perangkat portabel canggih yang menjadi pusat dari proses inspeksi. Memahami komponen utamanya sangat penting untuk pengoperasian yang benar.

• Pulser/Receiver: Ini adalah otak elektronik dari unit. Pulser menghasilkan pulsa listrik untuk mengaktifkan transduser, dan Receiver memperkuat sinyal listrik lemah dari gema yang kembali.
• Transduser (Probe): Ini adalah “mulut” dan “telinga” dari sistem. Seperti dijelaskan sebelumnya, transduser mengubah energi listrik menjadi suara dan sebaliknya.
• Layar Tampilan: Ini adalah antarmuka visual di mana operator melihat hasil. Layar modern biasanya berupa LCD berwarna yang menampilkan grafik dan data pengukuran.
• Kontrol: Tombol dan kenop yang memungkinkan operator untuk menyesuaikan parameter pengujian seperti rentang, penguatan (gain), dan gerbang (gates) untuk analisis sinyal.

Memahami Tampilan Layar: Perbedaan Mode A-Scan dan B-Scan

Data ultrasonik dapat ditampilkan dalam beberapa format. Dua yang paling umum pada flaw detector portabel adalah A-Scan dan B-Scan.

• A-Scan (Amplitude Scan): Ini adalah tampilan yang paling fundamental dan umum digunakan. Ini adalah grafik 2D yang menunjukkan amplitudo gema (sumbu Y) terhadap waktu tempuh atau jarak (sumbu X). Sebuah A-scan yang khas akan menunjukkan pulsa awal yang besar, diikuti oleh puncak-puncak kecil dari cacat, dan diakhiri dengan puncak besar dari gema dinding belakang (back wall echo). Ketinggian puncak menunjukkan seberapa besar reflektor (cacat), dan posisinya di sumbu X menunjukkan kedalamannya.
• B-Scan (Brightness Scan): Ini adalah tampilan penampang (cross-sectional view) dari objek uji. Saat transduser digerakkan di sepanjang permukaan, B-scan akan memplot kedalaman reflektor (sumbu Y) terhadap posisi transduser (sumbu X). Ini memberikan gambaran yang lebih intuitif tentang bentuk dan lokasi cacat di sepanjang jalur pemindaian, mirip dengan gambar profil. Perangkat modern dari produsen seperti NOVOTEST sering kali menyertakan kedua mode tampilan ini.

Panduan Praktis: Inspeksi Baja dengan Ultrasonic Flaw Detector

Teori adalah fondasi, tetapi praktik adalah tujuannya. Bagian ini akan memandu Anda melalui langkah-langkah dasar melakukan inspeksi baja menggunakan Ultrasonic Flaw Detector.

Pro Tip dari Inspektor NDT Level III: Akurasi hasil Anda 90% ditentukan oleh persiapan dan kalibrasi. Jangan pernah melewatkan langkah ini. Permukaan yang bersih dan kalibrasi yang benar adalah syarat mutlak untuk inspeksi yang dapat diandalkan.

Langkah 1: Persiapan dan Kalibrasi Alat untuk Akurasi Maksimal

Sebelum Anda menyentuh benda kerja, persiapan yang cermat adalah kunci.

1. Pembersihan Permukaan: Permukaan benda kerja harus bersih dari karat, cat tebal, kotoran, atau minyak. Permukaan yang kasar dapat menyebabkan pembacaan yang tidak stabil.
2. Pemilihan Probe: Pilih transduser yang tepat. Straight Beam Probes (gelombang lurus) digunakan untuk mendeteksi delaminasi atau mengukur ketebalan. Angle Beam Probes (gelombang sudut) sangat penting untuk inspeksi las, karena mereka mengirimkan suara pada sudut tertentu untuk mendeteksi cacat seperti kurangnya fusi pada akar las.
3. Aplikasi Couplant: Oleskan lapisan couplant yang rata dan tipis ke area yang akan diinspeksi.
4. Kalibrasi: Ini adalah langkah paling kritis. Menggunakan blok kalibrasi standar (seperti blok IIW atau V1/V2) dengan dimensi dan reflektor yang diketahui, Anda harus mengatur parameter dasar alat. Ini termasuk mengatur kecepatan suara material yang benar, mengkalibrasi rentang jarak (layar), dan mengatur tingkat sensitivitas referensi. Proses ini memastikan bahwa pembacaan jarak (kedalaman) dan amplitudo yang Anda lihat di layar akurat.

Langkah 2: Teknik Scanning Dasar untuk Menemukan Cacat

Setelah alat dikalibrasi, mulailah memindai (scanning) permukaan. Gerakkan probe secara sistematis di atas area yang diminati. Pola pemindaian yang umum adalah raster scan (maju-mundur seperti mesin tik) untuk memastikan cakupan 100%. Sambil memindai, perhatikan layar dengan cermat untuk setiap sinyal tak terduga yang muncul di antara pulsa awal dan gema dinding belakang.

Langkah 3: Menginterpretasi Hasil di Layar A-Scan

Membaca layar A-scan adalah keterampilan inti. Inilah yang harus Anda cari:

1. Initial Pulse (IP): Puncak besar di sisi paling kiri layar. Ini adalah “ledakan” energi saat pulsa dikirim.
2. Back Wall Echo (BWE): Puncak besar di sisi kanan layar (pada material yang seragam). Ini adalah gema dari permukaan terjauh material. Jarak antara IP dan BWE mewakili ketebalan total material.
3. Defect Echo (Indication): Ini yang Anda cari. Setiap puncak yang muncul di antara IP dan BWE adalah indikasi dari sebuah reflektor di dalam material—kemungkinan besar adalah cacat.

Posisi puncak cacat pada sumbu horizontal (X) secara langsung menunjukkan kedalamannya. Jika puncak cacat muncul di tengah-tengah antara IP dan BWE, maka cacat tersebut berada di tengah-tengah ketebalan material. Amplitudo (ketinggian) puncak memberikan informasi kualitatif tentang ukuran reflektor; semakin tinggi puncaknya, semakin besar area reflektifnya.

Kesalahan Umum yang Harus Dihindari

Bahkan teknisi berpengalaman pun bisa membuat kesalahan. Mengetahui jebakan umum dapat meningkatkan keandalan inspeksi Anda secara signifikan.

• Couplant yang Tidak Cukup atau Berlebihan: Terlalu sedikit couplant akan menyebabkan sinyal yang tidak stabil atau hilang. Terlalu banyak bisa meredam sinyal atau menyebabkan probe tergelincir.
• Kalibrasi yang Salah: Menggunakan blok kalibrasi dari material yang berbeda atau gagal mengatur kecepatan suara yang benar akan menyebabkan semua pengukuran kedalaman Anda salah.
• Persiapan Permukaan yang Buruk: Mencoba menguji pada permukaan yang berkarat atau kasar akan menghasilkan pembacaan yang tidak dapat diandalkan dan bisa merusak probe.
• Pemilihan Probe yang Tidak Tepat: Menggunakan probe lurus untuk mencoba memeriksa akar las adalah resep kegagalan. Selalu cocokkan probe dengan aplikasi.
• “Mengejar” Indikasi Geometris: Terkadang, fitur desain komponen (seperti lubang atau fillet) dapat menghasilkan gema yang terlihat seperti cacat. Penting untuk memahami geometri benda kerja untuk membedakan antara cacat nyata dan refleksi geometris.

Aplikasi di Dunia Nyata: Pengujian Ultrasonik dalam Industri

Pengujian Ultrasonik bukan hanya teori; ini adalah alat kerja penting di berbagai industri kritis di mana kegagalan bukanlah pilihan.

Inspeksi Kritis Sambungan Las pada Konstruksi Baja

Problem: Sambungan las adalah titik paling rentan dalam struktur baja. Cacat internal seperti kurangnya fusi, porositas, atau retakan pada lasan tidak terlihat oleh mata telanjang tetapi dapat secara drastis mengurangi kekuatan sambungan.
Aplikasi UT: Dengan menggunakan probe sudut (angle beam), inspektor dapat mengirimkan gelombang suara melalui logam dasar dan memantulkannya ke zona las yang kritis, termasuk akar dan bagian atasnya.
Hasil: Deteksi dini cacat las memungkinkan perbaikan dilakukan sebelum struktur dipasang, memastikan kepatuhan terhadap standar konstruksi baja seperti SNI 03-1729-2000 dan mencegah potensi kegagalan di masa depan.

Memastikan Integritas Pipa, Tangki, dan Pressure Vessel

Problem: Pipa, tangki penyimpanan, dan bejana tekan (pressure vessel) di industri minyak & gas atau kimia dapat mengalami penipisan dinding akibat korosi internal atau erosi dari waktu ke waktu.
Aplikasi UT: Menggunakan probe lurus (straight beam), teknisi dapat melakukan pengukuran ketebalan ultrasonik (ultrasonic thickness gauging) di berbagai titik. Metode ini sangat akurat dan cepat.
Hasil: Data ketebalan yang dikumpulkan menjadi bagian penting dari program pemeliharaan prediktif dan manajemen integritas aset. Ini memungkinkan perusahaan untuk merencanakan perbaikan atau penggantian sebelum terjadi kebocoran atau pecah yang berbahaya.

Kontrol Kualitas dalam Manufaktur dan Dirgantara

Problem: Di industri seperti dirgantara atau otomotif, komponen harus bebas dari cacat material sekecil apa pun. Cacat pada billet bahan baku atau selama proses penempaan dapat menyebabkan kegagalan komponen kritis seperti poros mesin atau roda pendarat pesawat.
Aplikasi UT: UT digunakan secara ekstensif untuk memeriksa bahan baku sebelum diproses dan untuk memverifikasi kualitas komponen jadi. Ini dapat mendeteksi cacat internal yang sangat kecil yang tidak dapat ditemukan oleh metode lain.
Hasil: Jaminan kualitas 100% pada komponen-komponen penting, memastikan keandalan dan keselamatan produk akhir. Keterkaitan antara pengujian ini dan keselamatan di tempat kerja juga diakui oleh badan-badan seperti OSHA on Nondestructive Evaluation.

Kesimpulan: Dari Ancaman Tersembunyi Menjadi Kualitas Terjamin

Retakan internal pada baja adalah ancaman nyata dan tersembunyi yang dapat membahayakan integritas struktur paling kritis sekalipun. Namun, dengan pemahaman yang benar dan alat yang tepat, ancaman ini dapat diidentifikasi dan dimitigasi.

Kita telah melihat bahwa Non-Destructive Testing (NDT) adalah kunci untuk mengungkap cacat tersembunyi, dan Pengujian Ultrasonik (UT) berdiri sebagai metode yang paling kuat dan serbaguna untuk inspeksi volumetrik, terutama untuk cacat planar seperti retakan. Seperti yang telah kita bahas, ini bukan hanya tentang memiliki alat; ini tentang menguasai prosesnya—mulai dari memahami prinsip kerja, melakukan kalibrasi yang cermat, hingga menginterpretasi sinyal di layar dengan percaya diri. Panduan praktisi ini dirancang untuk memberdayakan Anda, para inspektor, teknisi, dan insinyur, untuk beralih dari ketidakpastian menjadi kepastian, mengubah ancaman tersembunyi menjadi kualitas yang terjamin.

Memastikan integritas dan kualitas produk baja Anda adalah prioritas utama. Jika Anda membutuhkan peralatan yang andal untuk melakukan inspeksi ini, CV. Java Multi Mandiri hadir untuk membantu. Sebagai supplier dan distributor alat ukur dan uji terkemuka, kami menyediakan berbagai pilihan Ultrasonic Flaw Detector dan instrumen NDT lainnya untuk memenuhi kebutuhan spesifik Anda. Kami tidak menyediakan jasa pengujian, namun kami berkomitmen untuk memastikan Anda memiliki perangkat terbaik untuk pekerjaan Anda. Untuk konsultasi mengenai kebutuhan peralatan Anda, jangan ragu untuk menghubungi kami.

Rekomendasi Ultrasonic Flaw Detector

---

Disclaimer: Artikel ini bertujuan untuk memberikan informasi edukatif. Pengoperasian alat Ultrasonic Flaw Detector memerlukan pelatihan dan sertifikasi profesional. Selalu patuhi standar keselamatan dan prosedur yang berlaku di industri Anda.

---

Referensi

1. American Society for Nondestructive Testing (ASNT). (N.D.). Explore Nondestructive Testing (NDT) Methods for Industry Safety. Retrieved from https://www.asnt.org/what-is-nondestructive-testing/methods/
2. International Atomic Energy Agency (IAEA). (2018). Training Guidelines in Non-destructive Testing Techniques: Manual for Ultrasonic Testing at Level 2. IAEA-TCS-67. Retrieved from https://www-pub.iaea.org/MTCD/Publications/PDF/TCS-67web.pdf
3. Center for Nondestructive Evaluation, Iowa State University. (N.D.). Nondestructive Evaluation Techniques. NDE-Ed.org. Retrieved from https://www.nde-ed.org/NDETechniques/index.xhtml
