Industri minyak dan gas bumi di Indonesia sangat bergantung pada integritas tangki penyimpanan sebagai aset kritis operasional. Kegagalan sertifikasi akibat pengukuran ketebalan dinding tangki yang tidak akurat dapat mengakibatkan kerugian finansial besar, penghentian operasi, dan risiko kecelakaan yang tidak dapat diterima. Peraturan Menteri ESDM No. 32/2021 secara tegas mewajibkan inspeksi teknis dan pemeriksaan keselamatan instalasi migas, termasuk pengukuran ketebalan dinding tangki menggunakan metode ultrasonic thickness measurement. Studi kasus nyata dari Politeknik Energi dan Mineral Akamigas Cepu pada tangki T-126 PPSDM Migas menunjukkan bahwa pengukuran ketebalan yang akurat menjadi dasar penentuan laju korosi dan sisa umur pakai tangki.
Artikel ini menyajikan panduan komprehensif yang mengintegrasikan aspek teknis pengukuran ketebalan dinding tangki menggunakan ultrasonic thickness gauge (UTG) dengan persyaratan regulasi dan standar sertifikasi di Indonesia. Kami akan membahas kerangka regulasi yang berlaku, ancaman korosi terhadap integritas tangki, metode pengukuran yang tepat, cara memilih alat ukur yang sesuai, interpretasi data untuk sertifikasi, serta langkah-langkah praktis mempersiapkan sertifikasi tangki migas.
- Regulasi Sertifikasi Tangki Migas di Indonesia: Kerangka Hukum yang Wajib Dipenuhi
- Korosi: Ancaman Utama Terhadap Ketebalan Dinding Tangki
- Metode Pengukuran Ketebalan Dinding Tangki dengan Ultrasonic Thickness Gauge
- Memilih Ultrasonic Thickness Gauge yang Tepat untuk Inspeksi Tangki Migas
- Interpretasi Data Pengukuran untuk Sertifikasi dan Kelayakan Tangki
- Dampak Ketidaksesuaian Ketebalan terhadap Sertifikasi, Keselamatan, dan Lingkungan
- Langkah-Langkah Mempersiapkan Sertifikasi Tangki Migas
- Kesimpulan
- Referensi
Regulasi Sertifikasi Tangki Migas di Indonesia: Kerangka Hukum yang Wajib Dipenuhi
Sertifikasi tangki penyimpanan minyak dan gas bumi di Indonesia diwajibkan setiap lima tahun berdasarkan peraturan Direktorat Teknik Migas Kementerian ESDM. Kerangka hukum ini mencakup regulasi nasional dan standar internasional yang saling melengkapi. LEMIGAS sebagai Lembaga Sertifikasi Produk Migas terakreditasi KAN (LSPr-077-IDN) menjadi salah satu lembaga yang berwenang melakukan sertifikasi, sementara PPSDM Migas Cepu menyelenggarakan pelatihan dan sertifikasi bagi inspektur tangki timbun.
Permen ESDM No. 32/2021: Dasar Hukum Inspeksi Teknis Tangki
Peraturan Menteri Energi dan Sumber Daya Mineral No. 32 Tahun 2021 merupakan regulasi utama yang mengatur inspeksi teknis dan pemeriksaan keselamatan instalasi serta peralatan pada kegiatan usaha minyak dan gas bumi. Regulasi ini mewajibkan Residual Life Assessment (RLA) menggunakan metode visual examination dan ultrasonic thickness measurement untuk memastikan integritas tangki penyimpanan. Pelanggaran terhadap ketentuan ini dapat dikenakan sanksi administratif berupa teguran tertulis hingga pencabutan izin operasi. Untuk mempelajari lebih lanjut, unduh Peraturan Menteri ESDM No. 32 Tahun 2021.
Kewajiban pengukuran ketebalan dinding tangki secara berkala bukan sekadar formalitas administratif. Data pengukuran yang akurat menjadi dasar penentuan laju korosi dan perhitungan sisa umur pakai tangki, yang langsung berdampak pada keputusan operasional seperti pengurangan kapasitas atau penghentian operasi.
API 653 dan API 650: Standar Internasional Acuan Sertifikasi
Standar internasional yang menjadi acuan utama dalam inspeksi dan sertifikasi tangki penyimpanan minyak dan gas adalah API 653 (Tank Inspection, Repair, Alteration, and Reconstruction) dan API 650 (Welded Steel Tanks for Oil Storage). API 653 menyediakan metodologi yang komprehensif untuk inspeksi, perbaikan, dan rekonstruksi tangki penyimpanan, termasuk formula one-foot method untuk menghitung ketebalan minimum dinding tangki.
Formula one-foot method dinyatakan sebagai:
t_min = 2.6 × (H – 1) × D × G / (S × E)
di mana:
- t_min = ketebalan minimum yang diizinkan (dalam inch)
- H = tinggi dari dasar course yang dievaluasi ke puncak tangki (dalam feet)
- D = diameter nominal tangki (dalam feet)
- G = specific gravity dari cairan yang disimpan
- S = tegangan izin material (dalam psi)
- E = efisiensi sambungan las
Ketebalan minimum absolut yang diizinkan oleh API 653 tidak boleh kurang dari 0,1 inch (2,54 mm) untuk setiap lapisan dinding tangki. Ini menjadi batas kritis yang menentukan kelayakan operasi tangki. Dokumentasi lengkap API Standard 653 dapat diakses untuk referensi lebih lanjut.
Peran LEMIGAS dan PPSDM Migas dalam Sertifikasi
LEMIGAS merupakan lembaga sertifikasi produk migas yang telah terakreditasi oleh Komite Akreditasi Nasional (KAN) dengan nomor LSPr-077-IDN. Lembaga ini berwenang melakukan sertifikasi tangki penyimpanan minyak dan gas bumi sesuai dengan peraturan yang berlaku. Di sisi lain, PPSDM Migas Cepu—yang berada di bawah Kementerian ESDM—berperan dalam pengembangan sumber daya manusia migas, termasuk menyelenggarakan bimbingan teknis dan sertifikasi bagi Inspektur Tangki Timbun.
Penelitian dari Politeknik Energi dan Mineral Akamigas Cepu yang dipublikasikan dalam Seminar Nasional Teknik dan Manajemen Energi (SNTEM) Vol. 4 tahun 2024 memberikan bukti konkret peran institusi ini. Studi tersebut menganalisis ketebalan shell tangki T-126 PPSDM Migas Cepu menggunakan ultrasonic thickness meter, mengacu pada standar API 653, dan berhasil menghitung laju korosi serta sisa umur pakai tangki secara akurat.
Korosi: Ancaman Utama Terhadap Ketebalan Dinding Tangki
Korosi merupakan ancaman paling signifikan terhadap integritas tangki penyimpanan minyak dan gas bumi. Material yang umum digunakan untuk tangki penyimpanan adalah baja karbon rendah, seperti ASTM A283 Grade C, yang rentan terhadap reaksi elektrokimia dengan lingkungan sekitarnya. Data penelitian menunjukkan bahwa laju korosi pada tangki penyimpanan bervariasi antar lapisan dinding (course), dengan nilai tertinggi sering ditemukan pada lapisan yang bersentuhan langsung dengan produk atau berada di zona percikan air.
Data dari penelitian UNIMUS pada tangki penyimpanan pertalite berkapasitas 7.465 KL menunjukkan bahwa lapisan dinding ke-2 memiliki laju korosi tertinggi yaitu 0,135 mm/tahun, dengan sisa umur pakai terendah 14 tahun. Sementara itu, data dari PEM Akamigas Cepu pada tangki T-126 menunjukkan laju korosi pada course 1 sebesar 0,05714 mm/tahun dengan sisa umur sekitar 20 tahun. Perbedaan ini menegaskan bahwa setiap tangki memiliki karakteristik korosi yang unik dan memerlukan pemantauan rutin.
Mekanisme Korosi pada Tangki Penyimpanan Minyak
Korosi pada tangki penyimpanan minyak terjadi melalui mekanisme elektrokimia yang melibatkan reaksi oksidasi besi menjadi oksida besi (karat). Faktor-faktor yang mempercepat laju korosi meliputi kelembaban tinggi, kandungan sulfur dalam produk, fluktuasi suhu, dan adanya bakteri pereduksi sulfat. Area kritis yang perlu mendapat perhatian khusus meliputi:
- Lapisan dasar (bottom plate): Rentan terhadap korosi akibat akumulasi air dan sedimen.
- Dinding bagian bawah (lower courses): Mengalami tekanan hidrostatik tertinggi dan sering terpapar kelembaban dari dalam.
- Zona percikan (splash zone): Area yang mengalami siklus basah-kering secara bergantian.
- Sambungan las (welded joints): Area dengan tegangan sisa dan potensi cacat mikro.
Penelitian dari Jurnal MALCOM mengimplementasikan metodologi Risk Based Inspection (RBI) berdasarkan API 581 pada storage tank dan menunjukkan bahwa tangki dengan risiko sedang memiliki laju korosi maksimum 0,127 mm/tahun dan sisa umur 15 tahun. Data ini memperkuat pentingnya inspeksi rutin menggunakan ultrasonic thickness gauge untuk mendeteksi korosi sejak dini.
Perhitungan Laju Korosi dan Sisa Umur Pakai Berdasarkan API 653
Perhitungan laju korosi (corrosion rate) dan sisa umur pakai (remaining life) dilakukan dengan membandingkan data ketebalan dari dua periode pengukuran yang berbeda. Formula yang digunakan adalah:
CR = (t_initial – t_final) / interval waktu
di mana:
- CR = corrosion rate (mm/tahun)
- t_initial = ketebalan awal (mm)
- t_final = ketebalan akhir (mm)
- interval waktu = selisih waktu antara dua pengukuran (tahun)
Sisa umur pakai kemudian dihitung dengan:
Remaining Life = (t_actual – t_min) / CR
di mana t_min adalah ketebalan minimum yang diizinkan berdasarkan API 653.
Contoh dari penelitian UNIMUS: Pada lapisan ke-2 tangki pertalite, ketebalan awal 11,37 mm, ketebalan akhir 10,68 mm dalam interval 5 tahun, sehingga CR = (11,37 – 10,68) / 5 = 0,135 mm/tahun. Dengan t_min 2,54 mm, remaining life = (10,68 – 2,54) / 0,135 = 60,3 tahun. Namun API 653 membatasi umur operasional maksimum 20 tahun untuk tangki yang telah beroperasi lama.

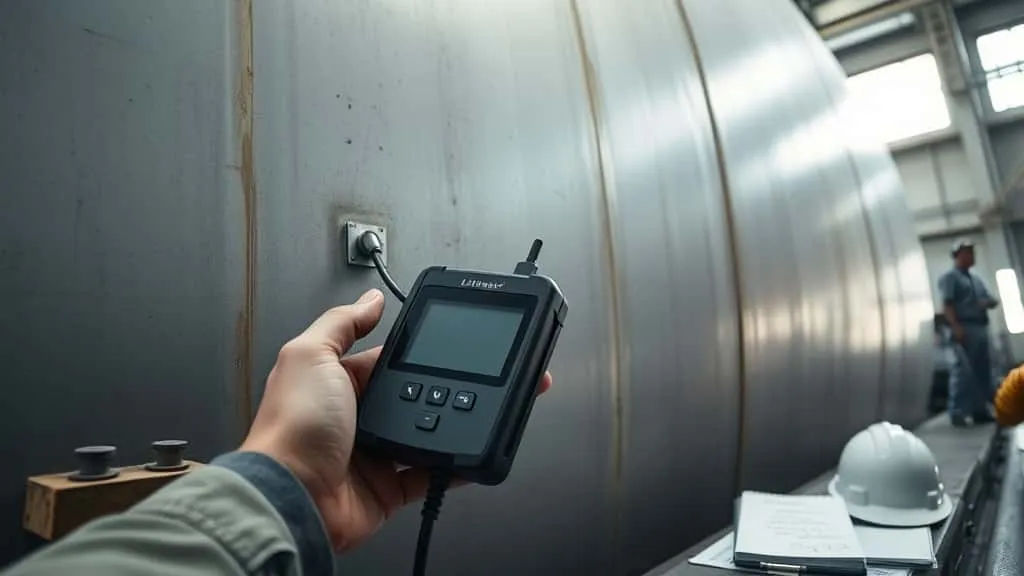

Metode Pengukuran Ketebalan Dinding Tangki dengan Ultrasonic Thickness Gauge
Ultrasonic thickness gauge (UTG) merupakan alat utama dalam inspeksi non-destruktif (NDT) untuk mengukur ketebalan dinding tangki penyimpanan. Prinsip kerjanya didasarkan pada metode pulse-echo, di mana gelombang ultrasonik frekuensi tinggi dipancarkan dari probe ke permukaan material, kemudian dipantulkan kembali dari permukaan belakang material. Alat mengukur waktu tempuh gelombang dan mengkonversinya menjadi nilai ketebalan berdasarkan kecepatan suara material.
Keunggulan utama UTG adalah kemampuannya mengukur ketebalan dari satu sisi material saja, menjadikannya sangat ideal untuk tangki yang sudah terisi penuh atau memiliki akses terbatas. Spesifikasi tipikal UTG untuk inspeksi tangki migas meliputi rentang pengukuran 0,75–300 mm pada material baja, resolusi 0,01 mm, dan akurasi ±(0,5% H + 0,01) mm. Frekuensi probe standar adalah 5 MHz dengan diameter kristal 10 mm.
Data dari penelitian UNIMUS menggunakan Dakota ZX-6 Ultrasonic Thickness Gauge pada tangki pertalite dan berhasil mengukur ketebalan dinding dari 5,20 mm (minimum pada lapisan ke-6) hingga 11,37 mm (maksimum pada lapisan ke-2). Data dari PEM Akamigas menggunakan ultrasonic thickness meter pada tangki T-126 dan mencatat ketebalan course 1 sebesar 4,000 mm. Kedua studi ini membuktikan efektivitas UTG dalam mendeteksi variasi ketebalan antar lapisan tangki.
Multi-Mode Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Prosedur Langkah-demi-Langkah Pengukuran Ketebalan Dinding Tangki
Berdasarkan prosedur yang diterapkan dalam penelitian UNIMUS, berikut langkah-langkah pengukuran ketebalan dinding tangki menggunakan ultrasonic thickness gauge:
Langkah 1: Kalibrasi Alat
Lakukan kalibrasi menggunakan blok kalibrasi standar yang sesuai dengan rentang pengukuran. Pastikan alat menampilkan nilai yang akurat pada material referensi. Kalibrasi harus dilakukan sebelum setiap sesi pengukuran dan setelah penggantian probe.
Langkah 2: Persiapan Permukaan
Bersihkan permukaan dinding tangki dari karat, cat yang mengelupas, kotoran, dan minyak. Permukaan yang kasar atau tidak rata dapat menyebabkan redaman gelombang ultrasonik dan mengurangi akurasi pengukuran. Gunakan sikat kawat atau gerinda jika diperlukan untuk mencapai permukaan logam yang bersih.
Langkah 3: Aplikasi Couplant
Oleskan couplant (gel coupling) secara merata pada permukaan yang akan diukur. Couplant berfungsi sebagai medium perantara yang menghantarkan gelombang ultrasonik dari probe ke material. Pastikan tidak ada gelembung udara yang terperangkap.
Langkah 4: Pengukuran pada Setiap Course Vertikal
Tangki penyimpanan umumnya terdiri dari beberapa lapisan dinding (course) vertikal. Lakukan pengukuran pada setiap course, idealnya pada beberapa titik melingkar untuk mendapatkan gambaran ketebalan yang representatif. Standar API 653 merekomendasikan pengukuran minimal pada 4 titik per course dengan interval 90 derajat.
Langkah 5: Pencatatan Data
Catat semua nilai ketebalan pada formulir inspeksi yang telah ditentukan. Data harus mencakup identifikasi course, titik pengukuran, dan nilai ketebalan. Alat UTG modern seperti MITECH MT200 dilengkapi memori internal yang dapat menyimpan hingga 100 file data.
Faktor yang Mempengaruhi Akurasi Pengukuran
Beberapa faktor kritis yang mempengaruhi akurasi pengukuran ketebalan dinding tangki menggunakan UTG meliputi:
- Kondisi permukaan: Permukaan yang kasar, berkarat, atau tidak rata dapat menyebabkan redaman gelombang ultrasonik. Penelitian menunjukkan bahwa permukaan dengan kekasaran tinggi dapat mengurangi akurasi hingga 5-10%.
- Jenis dan frekuensi probe: Probe 5 MHz dengan diameter 10 mm adalah standar untuk inspeksi tangki baja. Frekuensi yang lebih tinggi (7 MHz) memberikan resolusi lebih baik untuk material tipis, sementara frekuensi lebih rendah (2,5 MHz) lebih baik untuk material tebal atau permukaan kasar.
- Mode pengukuran: Mode pulse-echo standar cocok untuk permukaan halus. Mode echo-echo lebih akurat untuk permukaan kasar atau berlapis karena mengabaikan delay pada permukaan depan.
- Suhu material: Perubahan suhu dapat mempengaruhi kecepatan suara material. Beberapa alat UTG memiliki fitur kompensasi suhu otomatis.
- Kesalahan operator: Posisi probe yang tidak tegak lurus terhadap permukaan, tekanan yang tidak konsisten, atau penggunaan couplant yang tidak tepat dapat menyebabkan kesalahan pengukuran.
Memilih Ultrasonic Thickness Gauge yang Tepat untuk Inspeksi Tangki Migas
Pemilihan ultrasonic thickness gauge yang tepat merupakan investasi strategis bagi perusahaan migas. Alat yang sesuai dengan standar industri akan memastikan keakuratan data pengukuran, memudahkan proses sertifikasi, dan pada akhirnya melindungi aset perusahaan. Tiga produk yang umum digunakan di industri migas Indonesia adalah MITECH MT200, Dakota ZX-6, dan LANDTEK TM-8818.
MITECH MT200 menawarkan spesifikasi teknis yang sangat sesuai untuk inspeksi tangki migas: rentang pengukuran 0,75–300 mm pada baja, resolusi 0,1/0,01 mm, akurasi ±(0,5% H + 0,01) mm. Dilengkapi probe N05 5MHz/10mm, memori internal 100 file, dan daya tahan baterai hingga 100 jam. Bobot hanya 345 gram dengan dimensi 132×76×32 mm, menjadikannya sangat portable untuk inspeksi lapangan. Harga di Indonesia berkisar Rp11.500.000 melalui distributor resmi.
Dakota ZX-6 telah digunakan dalam penelitian UNIMUS pada tangki pertalite, menunjukkan keandalannya dalam aplikasi nyata. Alat ini memiliki spesifikasi serupa dengan MITECH MT200 dan telah terbukti memberikan hasil pengukuran yang akurat untuk material ASTM A283 Grade C.
LANDTEK TM-8818 menawarkan opsi yang lebih ekonomis namun tetap memiliki spesifikasi yang memadai untuk inspeksi dasar. Rentang pengukuran tipikal 1–245 mm pada baja, cocok untuk tangki dengan ketebalan dinding standar.
Spesifikasi Teknis yang Wajib Dipertimbangkan
Dalam memilih ultrasonic thickness gauge untuk inspeksi tangki migas, perhatikan spesifikasi teknis berikut:
| Parameter | Spesifikasi Minimum yang Disarankan | Keterangan |
|---|---|---|
| Rentang ukur | 0,75–300 mm (baja) | Mencakup seluruh variasi ketebalan dinding tangki |
| Resolusi | 0,01 mm | Mendeteksi perubahan ketebalan kecil akibat korosi |
| Akurasi | ±(0,5% H + 0,01) mm | Memenuhi standar API 653 |
| Frekuensi probe | 5 MHz (standar), 2,5 MHz (opsional) | 5 MHz optimal untuk baja tangki |
| Memori data | Minimal 100 file | Menyimpan data inspeksi multi-titik |
| Daya tahan baterai | Minimal 50 jam | Mendukung inspeksi lapangan yang panjang |
| Berat | Maksimal 500 gram | Mobilitas tinggi untuk akses tangki |
Perbandingan MITECH MT200 dengan Kompetitor
MITECH MT200 vs Dakota ZX-6: Kedua alat ini memiliki spesifikasi yang sebanding dalam hal rentang ukur dan akurasi. MITECH MT200 unggul dalam hal daya tahan baterai (100 jam vs ±40 jam) dan bobot yang lebih ringan. Dakota ZX-6 memiliki keunggulan dalam hal track record penggunaan di penelitian akademik Indonesia.
MITECH MT200 vs LANDTEK TM-8818: LANDTEK TM-8818 menawarkan harga yang lebih terjangkau (di bawah Rp10 juta), tetapi memiliki rentang ukur yang lebih terbatas (1–245 mm) dan resolusi yang lebih rendah (0,1 mm). Untuk inspeksi sertifikasi yang memerlukan akurasi tinggi dan data yang dapat dilacak, MITECH MT200 merupakan investasi yang lebih baik.
Interpretasi Data Pengukuran untuk Sertifikasi dan Kelayakan Tangki
Data pengukuran ketebalan dinding tangki yang akurat harus diinterpretasikan dengan benar untuk menilai kelayakan operasi dan memenuhi persyaratan sertifikasi. Interpretasi ini melibatkan perhitungan ketebalan minimum menggunakan one-foot method API 653, penentuan laju korosi dari data historis, dan evaluasi sisa umur pakai tangki.
Data dari penelitian UNIMUS menunjukkan bahwa tangki pertalite dengan material ASTM A283 Grade C memiliki ketebalan aktual yang bervariasi dari 5,20 mm (lapisan ke-6) hingga 11,37 mm (lapisan ke-2). Perhitungan one-foot method menghasilkan ketebalan minimum yang diperlukan sebesar 2,54 mm untuk lapisan 5 dan 6, yang berarti semua lapisan masih berada di atas batas aman.
Data dari penelitian PEM Akamigas pada tangki T-125 (penyimpanan solar) menunjukkan ketebalan minimum course 1 sebesar 4,000 mm, jauh di atas standar minimum API 653 (0,635 mm), dengan laju korosi 0,067 mm/tahun dan sisa umur 21,80 tahun.
Menghitung Ketebalan Minimum Menggunakan One-Foot Method API 653
Langkah-langkah menghitung ketebalan minimum dinding tangki:
Langkah 1: Kumpulkan data tangki: tinggi total (H), diameter nominal (D), specific gravity produk (G), tegangan izin material (S), dan efisiensi sambungan las (E).
Langkah 2: Hitung t_min untuk setiap course menggunakan formula:
t_min = 2,6 × (H – 1) × D × G / (S × E)
Contoh dari penelitian UNIMUS:
- Tinggi tangki: 13,2 meter (43,3 feet)
- Diameter: 18,4 meter (60,4 feet)
- Specific gravity pertalite: 0,77
- Tegangan izin ASTM A283 Grade C: 14.500 psi
- Efisiensi sambungan las: 0,85
Untuk course 5 (H = 5,57 feet):
t_min = 2,6 × (5,57 – 1) × 60,4 × 0,77 / (14.500 × 0,85)
t_min = 2,54 mm
Ketebalan aktual course 5: 5,54 mm → LULUS (di atas minimum)
Menentukan Laju Korosi dan Sisa Umur Tangki dari Data Historis
Perhitungan laju korosi memerlukan data ketebalan dari dua periode inspeksi yang berbeda. Idealnya, interval pengukuran adalah 5 tahun sesuai siklus sertifikasi.
Contoh dari tangki T-126 PPSDM Migas Cepu:
- Ketebalan course 1 tahun 2016: 6,78 mm
- Ketebalan course 1 tahun 2023: 6,38 mm
- Interval: 7 tahun
- CR = (6,78 – 6,38) / 7 = 0,05714 mm/tahun
- t_min course 1: 2,54 mm (berdasarkan one-foot method)
- Sisa umur = (6,38 – 2,54) / 0,05714 = 67,2 tahun
Namun API 653 membatasi umur operasional maksimum 20 tahun untuk tangki yang sudah beroperasi. Oleh karena itu, remaining life praktis adalah 20 tahun dari tanggal inspeksi.
Kriteria Lulus/Tidak Lulus Sertifikasi Berdasarkan Data Ketebalan
Keputusan kelulusan sertifikasi tangki didasarkan pada kriteria berikut:
- Ketebalan aktual > t_min: Semua course harus memiliki ketebalan aktual di atas ketebalan minimum yang dihitung menggunakan one-foot method. Jika ada course yang di bawah t_min, tangki dinyatakan tidak lulus.
- Laju korosi terkendali: Laju korosi harus berada dalam batas yang dapat diterima. Laju korosi di atas 0,2 mm/tahun biasanya memerlukan investigasi lebih lanjut.
- Sisa umur > 5 tahun: Tangki harus memiliki sisa umur pakai minimal 5 tahun (sesuai siklus sertifikasi). Jika sisa umur kurang dari 5 tahun, perbaikan atau pengurangan kapasitas diperlukan.
- Tidak ada cacat struktural: Selain ketebalan, inspeksi visual juga harus memastikan tidak ada retak, deformasi, atau kebocoran.
Dampak Ketidaksesuaian Ketebalan terhadap Sertifikasi, Keselamatan, dan Lingkungan
Ketidaksesuaian ketebalan dinding tangki dengan standar sertifikasi memiliki konsekuensi serius yang melampaui sekadar kegagalan administratif. Risiko kebocoran, kegagalan struktural, kerugian ekonomi, dan dampak lingkungan harus menjadi perhatian utama setiap perusahaan migas.
Data dari penelitian PEM Akamigas pada tangki T-125 menunjukkan bahwa meskipun ketebalan minimum 4,000 mm masih di atas standar, jika laju korosi tidak terkendali, dalam 21 tahun tangki tersebut akan mencapai batas minimum dan memerlukan perbaikan atau penggantian. Data dari penelitian UNIMUS menegaskan bahwa lapisan ke-6 dengan ketebalan 5,20 mm memiliki sisa umur 14 tahun, lebih rendah dari lapisan lainnya.
Risiko Kebocoran dan Kegagalan Struktural
Ketebalan dinding yang berada di bawah minimum API 653 (0,1 inch atau 2,54 mm) meningkatkan risiko kegagalan struktural secara drastis. Tekanan hidrostatik dari produk di dalam tangki menyebabkan tegangan sirkumferensial pada dinding. Jika ketebalan tidak mencukupi, tegangan ini dapat melampaui kekuatan material, menyebabkan retak atau robek.
Studi kasus hipotetis: Tangki berdiameter 20 meter dengan tinggi 15 meter yang menyimpan minyak dengan specific gravity 0,85. Jika ketebalan dinding course bawah hanya 2,0 mm (di bawah minimum API 653), tegangan sirkumferensial yang terjadi dapat mencapai 150% dari tegangan izin material. Dalam kondisi ini, risiko kebocoran menjadi sangat tinggi.
Kerugian Ekonomi dan Dampak Lingkungan Akibat Sertifikasi Gagal
Sertifikasi gagal memiliki konsekuensi ekonomi yang signifikan:
- Penghentian operasi: Tangki yang tidak lulus sertifikasi harus dihentikan operasinya hingga diperbaiki. Biaya downtime dapat mencapai puluhan juta rupiah per hari untuk tangki berkapasitas besar.
- Biaya perbaikan: Perbaikan dinding tangki yang menipis memerlukan pengelasan, penggantian pelat, atau bahkan rekonstruksi penuh. Biaya dapat mencapai ratusan juta hingga miliaran rupiah.
- Potensi denda: Berdasarkan Permen ESDM No. 32/2021, pelanggaran terhadap kewajiban inspeksi dapat dikenakan sanksi administratif termasuk denda hingga pencabutan izin operasi.
- Dampak lingkungan: Kebocoran tangki migas dapat menyebabkan pencemaran tanah dan air tanah. Biaya pembersihan lingkungan dan kompensasi kepada masyarakat terdampak bisa sangat besar.
- Risiko kecelakaan kerja: Kebocoran produk mudah terbakar meningkatkan risiko kebakaran dan ledakan, mengancam keselamatan pekerja dan masyarakat sekitar.
Langkah-Langkah Mempersiapkan Sertifikasi Tangki Migas
Persiapan sertifikasi tangki migas memerlukan pendekatan sistematis yang melibatkan dokumentasi lengkap, inspeksi oleh personel kompeten, pengukuran menggunakan alat yang tepat, dan pengajuan ke lembaga sertifikasi. Berikut langkah-langkah praktis yang dapat diikuti perusahaan migas:
Dokumentasi dan Data Historis yang Diperlukan
Dokumentasi yang lengkap dan rapi merupakan fondasi sertifikasi yang sukses. Data historis pengukuran ketebalan sangat penting untuk menunjukkan tren korosi dan memvalidasi perhitungan sisa umur pakai. Dokumen-dokumen yang perlu disiapkan meliputi:
- Sertifikat sebelumnya: Sertifikat kelayakan tangki dari periode sertifikasi sebelumnya.
- Laporan inspeksi: Laporan inspeksi visual dan pengukuran ketebalan dari setiap siklus.
- Data pengukuran UTG: Data ketebalan dari setiap course dan titik pengukuran, termasuk tanggal dan alat yang digunakan.
- Gambar tangki: Gambar desain dan konstruksi tangki (as-built drawing).
- Spesifikasi material: Sertifikat material (mill certificate) untuk setiap pelat yang digunakan.
- Riwayat perbaikan: Catatan setiap perbaikan atau modifikasi yang dilakukan pada tangki.
Data pengukuran UTG harus tercatat rapi dalam format yang memungkinkan analisis tren. Alat seperti MITECH MT200 yang dilengkapi memori internal 100 file memudahkan pencatatan dan penyimpanan data secara digital.
Pelaksanaan Pengukuran oleh Inspektur Bersertifikat
Pengukuran ketebalan dinding tangki harus dilakukan oleh personel yang kompeten dan bersertifikat sesuai Standar Kompetensi Kerja Nasional Indonesia (SKKNI) Inspektur Tangki Timbun yang ditetapkan melalui Keputusan Menteri Tenaga Kerja dan Transmigrasi Nomor 124 Tahun 2014. Sertifikasi ini memastikan bahwa inspektur memiliki pengetahuan dan keterampilan yang memadai dalam:
- Penggunaan dan kalibrasi ultrasonic thickness gauge
- Teknik pengukuran yang benar sesuai standar API 653
- Interpretasi data pengukuran
- Penilaian kelayakan tangki
Dokumentasi lengkap Kepmenaker No. 124/2014 dapat diakses untuk memahami standar kompetensi yang diperlukan.
Pengajuan Sertifikasi ke LEMIGAS
Prosedur pengajuan sertifikasi ke LEMIGAS meliputi:
- Pengajuan permohonan: Mengisi formulir permohonan sertifikasi yang dilengkapi dengan dokumen pendukung.
- Verifikasi dokumen: LEMIGAS akan memverifikasi kelengkapan dan keabsahan dokumen.
- Audit teknis: Tim auditor LEMIGAS akan melakukan audit teknis di lapangan, termasuk verifikasi pengukuran ketebalan.
- Evaluasi: Hasil audit dievaluasi untuk menentukan kelayakan tangki.
- Penerbitan sertifikat: Jika memenuhi syarat, sertifikat kelayakan tangki diterbitkan dengan masa berlaku 5 tahun.
LEMIGAS sebagai LSPr-077-IDN yang terakreditasi KAN memiliki otoritas penuh untuk menerbitkan sertifikat produk migas. Biaya dan jadwal sertifikasi dapat dikonsultasikan langsung dengan LEMIGAS.
Kesimpulan
Pengukuran ketebalan dinding tangki yang akurat menggunakan ultrasonic thickness gauge merupakan fondasi yang tidak tergantikan dalam proses sertifikasi fasilitas minyak dan gas bumi. Tanpa data ketebalan yang andal, perusahaan migas tidak dapat memenuhi persyaratan regulasi Permen ESDM No. 32/2021, tidak dapat menghitung laju korosi dan sisa umur pakai sesuai standar API 653, dan pada akhirnya tidak dapat memperoleh sertifikasi kelayakan tangki.
Integrasi antara aspek teknis pengukuran, pemahaman regulasi, dan interpretasi data yang benar menjadi kunci keberhasilan sertifikasi. Data dari penelitian akademik Indonesia—seperti studi UNIMUS pada tangki pertalite dan studi PEM Akamigas pada tangki T-126 PPSDM Migas—memberikan bukti konkret bahwa pengukuran yang akurat mampu mendeteksi variasi ketebalan, menghitung laju korosi, dan memprediksi sisa umur pakai tangki dengan tepat.
Jangan biarkan sertifikasi tangki migas Anda terhambat oleh pengukuran yang tidak akurat. Pastikan Anda memiliki ultrasonic thickness gauge yang sesuai standar, lakukan pengukuran oleh inspektur bersertifikat, dan ajukan sertifikasi ke lembaga resmi seperti LEMIGAS atau PPSDM Migas.
Rekomendasi Distributor Alat Ukur Terpercaya di Indonesia
Mitech NDT Indonesia adalah Distributor resmi MITECH Indonesia yang menyediakan produk original Mitech dan layanan purna jual. Kami menyediakan berbagai produk alat ukur dan uji berkualitas termasuk Ultrasonic Thickness Gauge MITECH MT200 yang telah terbukti handal untuk inspeksi ketebalan dinding tangki migas. Dengan pengalaman melayani berbagai perusahaan industri, kami siap membantu perusahaan Anda mengoptimalkan operasional dan memenuhi kebutuhan peralatan komersial terkait pengukuran dan pengujian. Hubungi kami untuk konsultasi solusi bisnis dan diskusikan kebutuhan perusahaan Anda melalui halaman kontak kami.
Rekomendasi Thickness Gauge – Alat Ukur Ketebalan
Multi-Mode Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Multi-Mode Ultrasonic Thickness Gauge
Informasi dalam artikel ini bersifat edukatif dan tidak menggantikan konsultasi dengan inspektur tersertifikasi atau lembaga resmi (LEMIGAS, PPSDM Migas). Selalu gunakan standar dan peraturan terbaru yang berlaku.
