Evaluasi Korosi dan Kelelahan Material Tangki Kimia: Panduan Berbasis Standar API

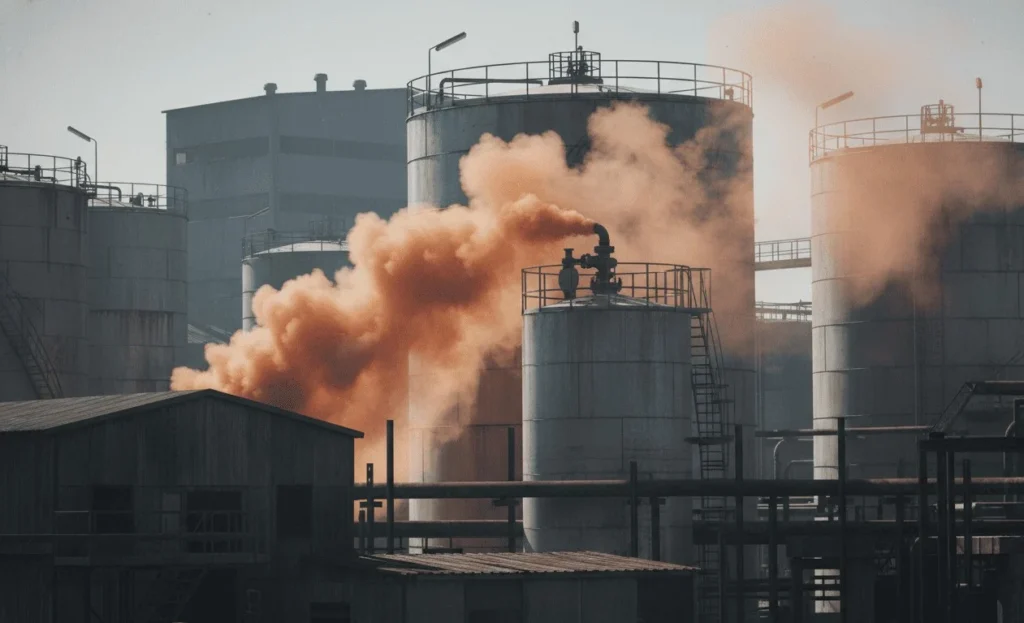

Kejadian kebocoran gas kimia di fasilitas penyimpanan seperti terminal bahan kimia tidak hanya menimbulkan ancaman langsung terhadap keselamatan dan lingkungan, tetapi juga merupakan indikator kritis dari degradasi integritas aset. Untuk insinyur, manajer pemeliharaan, dan pengambil keputusan di industri kimia, migas, dan logistik di Indonesia, insiden seperti ini memicu pertanyaan mendesak: Seberapa parah kerusakan material yang terjadi? Berapa sisa umur aman tangki penyimpanan tersebut? Bagaimana mengevaluasinya secara komprehensif untuk mencegah kegagalan berulang?

Artikel ini dirancang sebagai panduan praktis dan strategis untuk menjawab pertanyaan-pertanyaan tersebut. Kami menyajikan kerangka kerja evaluasi berbasis standar industri internasional—terutama API 653 (Tank Inspection, Repair, Alteration, and Reconstruction) dan API 510 (Pressure Vessel Inspection Code)—yang dikontekstualisasikan untuk tantangan operasional di Indonesia. Anda akan dibimbing melalui pemahaman mekanisme kegagalan kompleks, penerapan metode inspeksi non-destruktif (NDT), perhitungan teknis sisa umur pakai, serta analisis risiko untuk pengambilan keputusan pemeliharaan yang optimal dan hemat biaya.

1. Memahami Mekanisme Kegagalan: Korosi, Kelelahan, dan Kebocoran Kimia
   1. Korosi pada Tangki Penyimpanan Bahan Kimia: Jenis dan Faktor Pendorong
   2. Kelelahan Material (Fatigue): Konsep dan Dampak pada Integritas Tangki
   3. Interaksi Korosi dan Kelelahan Pasca Kebocoran Gas Kimia
2. Metode Inspeksi dan Evaluasi Berdasarkan Standar API 653 & 510
   1. Prinsip Dasar dan Persyaratan Standar API untuk Inspeksi Rutin
   2. Ultrasonic Thickness Measurement (UTM): Prosedur dan Interpretasi Hasil
   3. Metode Inspeksi Pendukung: Radiography, Visual, dan Pengukuran Coating
3. Analisis Data dan Perhitungan Sisa Umur Pakai (Remaining Life Assessment)
   1. Menghitung Laju Korosi (Corrosion Rate) dari Data Pengukuran
   2. Rumus dan Contoh Perhitungan Sisa Umur Pakai Berdasarkan API 510
4. Analisis Risiko Komprehensif: RBI, FMEA, dan Penentuan Interval Inspeksi
   1. Penerapan Risk-Based Inspection (RBI) untuk Mengoptimalkan Sumber Daya
   2. Menentukan Interval Inspeksi Berdasarkan Matriks Risiko dan Sisa Umur
5. Studi Kasus dan Rekomendasi Praktis untuk Konteks Indonesia
   1. Evaluasi Pasca Kebocoran: Pembelajaran dari Kasus Tangki Amonia
   2. Rekomendasi Implementasi dan Langkah Selanjutnya untuk Fasilitas Penyimpanan
6. Kesimpulan
7. Referensi

Memahami Mekanisme Kegagalan: Korosi, Kelelahan, dan Kebocoran Kimia

Kegagalan tangki penyimpanan bahan kimia jarang disebabkan oleh satu faktor tunggal. Lebih sering, itu adalah hasil dari interaksi sinergis antara beberapa mekanisme degradasi material. Memahami interaksi ini adalah langkah pertama untuk merancang program inspeksi dan pemeliharaan yang efektif.

Korosi pada Tangki Penyimpanan Bahan Kimia: Jenis dan Faktor Pendorong

Korosi adalah musuh utama integritas tangki penyimpanan. Dalam lingkungan kimia, beberapa jenis korosi paling relevan adalah korosi seragam (uniform), korosi sumuran (pitting), dan yang paling berbahaya: stress corrosion cracking (SCC). SCC terjadi ketika material yang rentan berada di bawah tegangan tarik terus-menerus dalam lingkungan korosif spesifik, menyebabkan retakan yang dapat menyebar dengan cepat dan tak terduga. Sebuah studi kasus kegagalan oleh Materials Evaluation and Engineering, Inc. (MEE) menemukan bahwa retakan pada tangki penyimpanan kimia menunjukkan karakteristik SCC klorida pada baja tahan karat austenitik, yang memerlukan kombinasi material, lingkungan, dan tegangan yang tepat.

Di Indonesia, studi oleh Institut Sains dan Teknologi Nasional (ISTN) pada tangki LPG memberikan data kuantitatif berharga: laju korosi rata-rata dapat mencapai 0.057 mm/tahun. Faktor pendorong utama meliputi kualitas material, kegagalan lapisan pelindung (coating) yang mengelupas, kandungan pengotor dalam produk yang disimpan, dan frekuensi perawatan yang tidak memadai.

Kelelahan Material (Fatigue): Konsep dan Dampak pada Integritas Tangki

Fatigue atau kelelahan material adalah proses kegagalan progresif akibat pembentukan dan pertumbuhan retak di bawah pengaruh siklus beban berulang. Pada tangki penyimpanan, siklus pengisian dan pengosongan, fluktuasi tekanan internal, dan getaran operasional dapat menciptakan kondisi ideal untuk kelelahan. Retak mikro yang dimulai dari ketidaksempurnaan material atau area korosi akan secara bertahap membesar hingga mencapai ukuran kritis yang menyebabkan kebocoran atau kegagalan katastropik.

Analisis Failure Mode and Effects Analysis (FMEA) yang dilakukan pada tangki amonia, seperti yang dipelajari oleh Politeknik Perkapalan Negeri Surabaya, mengidentifikasi penurunan kualitas material akibat kelelahan sebagai salah satu penyebab dasar kegagalan. Meskipun data laju fatigue yang spesifik untuk tangki kimia masih terbatas, pengakuan terhadap mekanisme ini menekankan pentingnya inspeksi rutin untuk mendeteksi retak awal, terutama di area sambungan las dan konsentrasi tegangan.

Interaksi Korosi dan Kelelahan Pasca Kebocoran Gas Kimia

Insiden kebocoran gas kimia menciptakan skenario degradasi yang dipercepat dan lebih kompleks. Ambil contoh kebocoran amonia. Gas sintesa amonia dapat menyebabkan nitridasi pada permukaan logam, sebuah proses kimia yang mengubah sifat material, membuatnya lebih rapuh dan rentan terhadap keretakan. Analisis risiko dari kasus kebocoran tangki amonia menunjukkan bahwa kegagalan jarang terjadi karena satu sebab; melainkan akibat kombinasi dari beberapa faktor, seperti perawatan (treatment) yang jarang dilakukan, korosi yang telah berlangsung, dan material yang telah mengalami kelelahan.

Oleh karena itu, evaluasi pasca-kebocoran tidak boleh hanya berfokus pada perbaikan kebocoran itu sendiri. Inspeksi mendalam diperlukan untuk mengukur degradasi logam yang mungkin telah dipercepat oleh paparan kimia yang intens, mencari tanda-tanda stress corrosion cracking, dan mengevaluasi dampaknya terhadap ketahanan fatigue sisa material. Untuk ilustrasi nyata dari analisis kegagalan mendalam pasca-kebocoran, laporan kasus dari Materials Evaluation and Engineering, Inc. memberikan wawasan berharga.

Metode Inspeksi dan Evaluasi Berdasarkan Standar API 653 & 510

Setelah memahami ancaman, langkah selanjutnya adalah melakukan pengukuran dan evaluasi yang terstandarisasi. Standar dari American Petroleum Institute (API) adalah acuan global. API 653 mengatur inspeksi, perbaikan, dan rekonstruksi tangki penyimpanan atmosferik dan bertekanan rendah, sementara API 510 berfokus pada bejana tekan. Penerapannya yang tepat adalah kunci untuk memastikan keselamatan dan keandalan.

Prinsip Dasar dan Persyaratan Standar API untuk Inspeksi Rutin

Inti dari standar API adalah pendekatan berbasis risiko dan data. Standar ini menetapkan persyaratan untuk lokasi pemantauan korosi (Corrosion Monitoring Locations – CMLs), interval inspeksi maksimum, dan kriteria penerimaan. API 653, misalnya, menetapkan bahwa interval inspeksi internal dan eksternal tidak boleh melebihi 10 tahun atau setengah dari sisa umur layan tangki, mana saja yang lebih pendek. Studi kasus penerapan standar ini telah dilakukan di fasilitas seperti PPSDM Migas Cepu, menunjukkan relevansinya dalam konteks operasional Indonesia. Untuk panduan resmi yang komprehensif mengenai standar-standar ini, Anda dapat merujuk pada Official Guide to API 653 and API 510 Tank Inspection Standards.

Ultrasonic Thickness Measurement (UTM): Prosedur dan Interpretasi Hasil

Pengukuran Ketebalan Ultrasonik (UTM) adalah metode andalan untuk mengkuantifikasi keausan dan korosi pada dinding tangki. Alat ultrasonic flaw detector mengirimkan gelombang suara frekuensi tinggi ke dalam material dan mengukur waktu yang dibutuhkan untuk menerima gema dari permukaan sebelahnya, sehingga secara akurat menentukan ketebalan sisa.

Untuk kebutuhan ultrasonic flaw-detector, berikut produk yang direkomendasikan:

Prosedur yang efektif mencakup kalibrasi alat terhadap blok referensi, pemilihan grid titik pengukuran yang representatif (terutama di area shell dan head), dan pencatatan yang cermat. Data dari dua inspeksi berurutan digunakan untuk menghitung laju korosi jangka pendek (short-term), sementara tren dari beberapa inspeksi memberikan laju korosi jangka panjang (long-term) yang lebih andal untuk perhitungan sisa umur. Kombinasi UTM dan radiography examination telah diakui sebagai metode yang sangat efektif untuk evaluasi dinding tangki secara komprehensif. Untuk contoh teknis penerapan data UTM dalam perhitungan, Technical Paper on Remaining Life Assessment and Corrosion Rate Calculations dapat menjadi acuan tambahan.

Metode Inspeksi Pendukung: Radiography, Visual, dan Pengukuran Coating

UTM sering dilengkapi dengan metode NDT lainnya untuk memberikan gambaran lengkap:

• Radiography Testing (RT): Sangat penting untuk memeriksa integritas sambungan las, mendeteksi cacat internal seperti retak, inklusi, atau porositas yang tidak terlihat dari permukaan.
• Inspeksi Visual (VT): Metode paling dasar namun kritis. Inspeksi visual yang terlatih dapat mengidentifikasi lapisan cat yang terkelupas (penyebab utama korosi dalam analisis FMEA), kebocoran awal, deformasi, atau tanda-tanda distress lainnya.
• Pengukuran Ketebalan Lapisan (Coating Thickness Gauge): Lapisan pelindung (coating) adalah pertahanan pertama melawan korosi. Alat coating thickness gauge mengukur ketebalan lapisan ini untuk memastikannya memenuhi spesifikasi dan masih efektif.

Lapisan pelindung (coating) adalah pertahanan pertama melawan korosi. Alat coating thickness gauge mengukur ketebalan lapisan ini untuk memastikannya memenuhi spesifikasi dan masih efektif.

Untuk konteks standar integritas mekanikal yang lebih luas yang mencakup berbagai metode ini, sumber daya API Mechanical Integrity Standards for Fitness-for-Service Assessment memberikan informasi mendalam.

Analisis Data dan Perhitungan Sisa Umur Pakai (Remaining Life Assessment)

Data inspeksi mentah hanya bermanfaat jika dianalisis dan diinterpretasikan menjadi informasi yang dapat ditindaklanjuti. Di sinilah perhitungan teknis berdasarkan standar API menjadi sangat penting.

Menghitung Laju Korosi (Corrosion Rate) dari Data Pengukuran

Laju korosi adalah parameter fundamental. Berdasarkan API 510, laju korosi dapat dihitung dengan membandingkan pengukuran ketebalan dari dua inspeksi terakhir (untuk short-term corrosion rate) atau dari inspeksi pertama dan terakhir dalam suatu periode (untuk long-term corrosion rate). Rumus dasarnya adalah:

Corrosion Rate = (Ketebalan Awal – Ketebalan Akhir) / Selang Waktu

Hasil perhitungan ini, biasanya dalam mm/tahun atau mils per year (mpy), menjadi dasar untuk memproyeksikan degradasi material di masa depan.

Rumus dan Contoh Perhitungan Sisa Umur Pakai Berdasarkan API 510

Estimasi sisa umur pakai (Remaining Life) yang diakui industri berasal langsung dari API 510, Bagian 7.1. Rumusnya adalah:

Sisa Umur (tahun) = (t_aktual – t_diperlukan) / Laju Korosi

• t_aktual: Ketebalan aktual yang diukur pada CML tertentu dalam inspeksi terkini.
• t_diperlukan: Ketebalan minimum yang diizinkan untuk komponen tersebut berdasarkan perhitungan desain kekuatan. Standar memberikan panduan untuk menentukannya, termasuk nilai seperti t_min = 0,1 inci (2,54 mm) untuk tangki tanpa penahan kebocoran, atau 0,05 inci (1,27 mm) dengan penahan kebocoran.
• Laju Korosi: Laju korosi jangka panjang yang dihitung.

Sebagai contoh, studi pada tangki LPG di Indonesia yang menemukan laju korosi 0,057 mm/tahun dapat digunakan untuk menghitung sisa umur jika ketebalan aktual dan ketebalan minimum diketahui. Studi lain dari Universitas Pertamina yang menerapkan Risk-Based Inspection (RBI) pada tangki atmosferik melaporkan sisa umur 25.07 tahun, memberikan benchmark lokal yang berharga. Untuk eksplorasi teknis lebih lanjut, Technical Paper on Remaining Life Assessment and Corrosion Rate Calculations dapat dikonsultasi.

Analisis Risiko Komprehensif: RBI, FMEA, dan Penentuan Interval Inspeksi

Memiliki data teknis saja tidak cukup untuk mengelola aset yang kritis. Data tersebut harus diintegrasikan ke dalam kerangka manajemen risiko yang memungkinkan alokasi sumber daya pemeliharaan yang cerdas dan ekonomis.

Penerapan Risk-Based Inspection (RBI) untuk Mengoptimalkan Sumber Daya

Risk-Based Inspection (RBI) adalah metodologi sistematis yang mengevaluasi risiko kegagalan suatu peralatan (didefinisikan sebagai produk dari kemungkinan kegagalan dan konsekuensi-nya) untuk menentukan prioritas dan interval inspeksi. API 581 adalah standar RBI yang diakui. Penerapannya di Indonesia telah dipelajari, misalnya dalam penelitian di Universitas Pertamina yang mengaplikasikan RBI kualitatif berdasarkan API 581 pada tangki atmosferik. Studi ini, bersama dengan penelitian ISTN yang mengkategorikan risiko tangki LPG sebagai medium-high pada matriks risiko, menunjukkan bagaimana data korosi dan sisa umur diubah menjadi skor risiko. Panduan metodologi RBI yang lebih luas dapat ditemukan di ARPEL Guideline on Risk-Based Inspection for Storage Tanks.

Menentukan Interval Inspeksi Berdasarkan Matriks Risiko dan Sisa Umur

Interval inspeksi yang optimal adalah hasil konvergensi antara persyaratan standar API dan hasil analisis risiko. Aturan API 653 (maksimum 10 tahun atau setengah sisa umur) memberikan batas atas. Analisis RBI kemudian memungkinkan penyesuaian interval: peralatan dengan risiko tinggi akan memiliki interval inspeksi yang lebih pendek, sementara peralatan dengan risiko rendah dapat diperpanjang intervalnya secara aman, sehingga mengoptimalkan biaya. Contoh praktis dari studi ISTN menunjukkan interval inspeksi 5 tahun untuk tangki LPG berdasarkan penilaian risiko mereka.

Studi Kasus dan Rekomendasi Praktis untuk Konteks Indonesia

Teori dan standar internasional menemukan maknanya yang sebenarnya saat diterapkan di lapangan. Berikut adalah pelajaran dari kasus nyata dan rekomendasi untuk fasilitas di Indonesia.

Evaluasi Pasca Kebocoran: Pembelajaran dari Kasus Tangki Amonia

Analisis kebocoran tangki amonia yang dilakukan oleh Politeknik Perkapalan Negeri Surabaya memberikan pelajaran berharga. Kegagalan tidak terjadi secara tiba-tiba; itu adalah puncak dari proses degradasi bertahap yang melibatkan tiga penyebab dasar: program perawatan (treatment) tangki yang jarang/tidak berkala, korosi yang berlanjut (dipicu antara lain oleh proses nitridasi dari amonia), dan akumulasi kerusakan kelelahan (fatigue) pada material. Kasus ini menekankan bahwa protokol inspeksi pasca-insiden harus komprehensif, mencakup evaluasi ketebalan material, inspeksi retak (untuk mendeteksi SCC atau retak fatigue), dan penilaian ulang terhadap seluruh program integritas mekanik fasilitas.

Rekomendasi Implementasi dan Langkah Selanjutnya untuk Fasilitas Penyimpanan

Berdasarkan pembahasan, berikut adalah rekomendasi tindakan prioritas untuk manajemen aset tangki penyimpanan bahan kimia di Indonesia:

1. Lakukan Audit Awal: Identifikasi semua tangki, tentukan Corrosion Monitoring Locations (CMLs), dan lakukan pengukuran ketebalan dasar menggunakan Ultrasonic Thickness Gauge.
2. Terapkan Kerangka RBI: Kembangkan atau perbarui program inspeksi berbasis risiko (RBI) yang memadukan data teknis (laju korosi, sisa umur) dengan penilaian konsekuensi (safety, lingkungan, bisnis).
3. Bangun Basis Data Lokal: Mulai dokumentasikan laju korosi, jenis kegagalan coating, dan umur pakai aktual tangki berdasarkan material dan lingkungan kimia spesifik di Indonesia. Ini akan mengisi content gap yang signifikan dan meningkatkan akurasi prediksi di masa depan.
4. Tingkatkan Kompetensi: Pastikan personel inspeksi dan pemeliharaan terlatih dalam metode NDT dan interpretasi standar API.
5. Integrasikan dengan Kebijakan Pemeliharaan: Jadikan evaluasi korosi dan analisis sisa umur sebagai bagian integral dari sistem manajemen pemeliharaan (CMMS) perusahaan, sehingga keputusan perbaikan, penggantian, atau penjalanan terus-menerus (run/repair/replace) didukung data.

Kesimpulan

Evaluasi integritas tangki penyimpanan bahan kimia pasca insiden atau sebagai bagian dari program pemeliharaan rutin bukanlah tugas yang sederhana. Ini memerlukan pendekatan holistik yang menggabungkan pemahaman mendalam tentang mekanisme kegagalan yang saling terkait (korosi kimia, kelelahan material), pelaksanaan metode inspeksi non-destruktif yang terstandarisasi (UTM, Radiography), perhitungan teknis yang akurat untuk laju korosi dan sisa umur pakai berdasarkan standar API, serta kerangka analisis risiko (RBI, FMEA) untuk pengambilan keputusan bisnis yang optimal.

Panduan berbasis standar API yang telah dikontekstualisasikan dengan studi kasus lokal Indonesia ini diharapkan dapat menjadi referensi praktis bagi para profesional industri. Langkah pertama yang paling kritis adalah melakukan audit kondisi aset Anda. Identifikasi CMLs, kumpulkan data ketebalan dasar, dan konsultasikan dengan insinyur material atau inspektor tersertifikasi API untuk mengembangkan program Risk-Based Inspection yang disesuaikan dengan profil risiko dan operasional spesifik perusahaan Anda.

Tentang CV. Java Multi Mandiri

Sebagai mitra bisnis terpercaya di industri, CV. Java Multi Mandiri menyediakan solusi instrumentasi pengukuran dan pengujian untuk mendukung program pemeliharaan dan jaminan kualitas aset industri. Kami menyediakan peralatan seperti Hardness Tester, Ultrasonic Flaw Detector, dan Coating Thickness Gauge yang disebutkan dalam artikel ini, yang penting untuk implementasi metode inspeksi NDT yang efektif. Kami berkomitmen untuk membantu perusahaan-perusahaan di Indonesia mengoptimalkan operasi, memastikan keselamatan, dan memperpanjang umur aset kritis mereka melalui teknologi pengukuran yang tepat. Untuk diskusikan kebutuhan perusahaan Anda, tim ahli kami siap membantu.

Artikel ini merupakan panduan informatif dan tidak menggantikan saran profesional dari insinyur tersertifikasi. Selalu merujuk pada edisi terbaru standar API dan peraturan lokal yang berlaku. Implementasi prosedur inspeksi dan perhitungan harus dilakukan oleh personel yang kompeten.

Rekomendasi Ultrasonic Flaw Detector

Referensi

1. American Petroleum Institute (API). (2006). API 510: Pressure Vessel Inspection Code (9th Edition). Diakses dari https://www.mactechonsite.com/wp-content/uploads/API-ASME-Pressure-Vessel-Inspection-Code.pdf
2. Widiyati, K., & Purba, K.S. (N.D.). A Study on The Implementation of Qualitative Risk Based Inspection (RBI) Methods on Atmospheric Storage Tank – Shell Course. EAI. Diakses dari https://eudl.eu/pdf/10.4108/eai.23-11-2022.2341601
3. Materials Evaluation and Engineering, Inc. (MEE). (N.D.). Leaking Chemical Storage Tank – Failure Analysis Case Study. Diakses dari https://www.mee-inc.com/case-studies-list/leaking-chemical-storage-tank/
4. Institut Sains dan Teknologi Nasional (ISTN). (N.D.). Data Tesis – Genap 2020-2021: Evaluasi Keselamatan Tangki LPG. Diakses dari http://repository.istn.ac.id/2286/1/Data%20Tesis%20-%20Genap%202020-2021.pdf
5. Politeknik Perkapalan Negeri Surabaya. (N.D.). Studi Analisis Risiko Kebocoran Tangki Amonia [Dirujuk dalam publikasi Jurnal Purifikasi].
6. American Petroleum Institute. (N.D.). API 653: Tank Inspection, Repair, Alteration, and Reconstruction [Edisi terkini].
7. Jurnal Purifikasi. (N.D.). Analisis Risiko Kegagalan Tangki Penyimpanan. Diakses dari https://purifikasi.id/index.php/purifikasi/article/download/41/39
8. Prosiding Seminar Nasional Teknologi Energi dan Mineral. (Desember 2024). Studi Evaluasi Laju Korosi dan Sisa Umur Tangki T-116 di PPSDM Migas Cepu.
