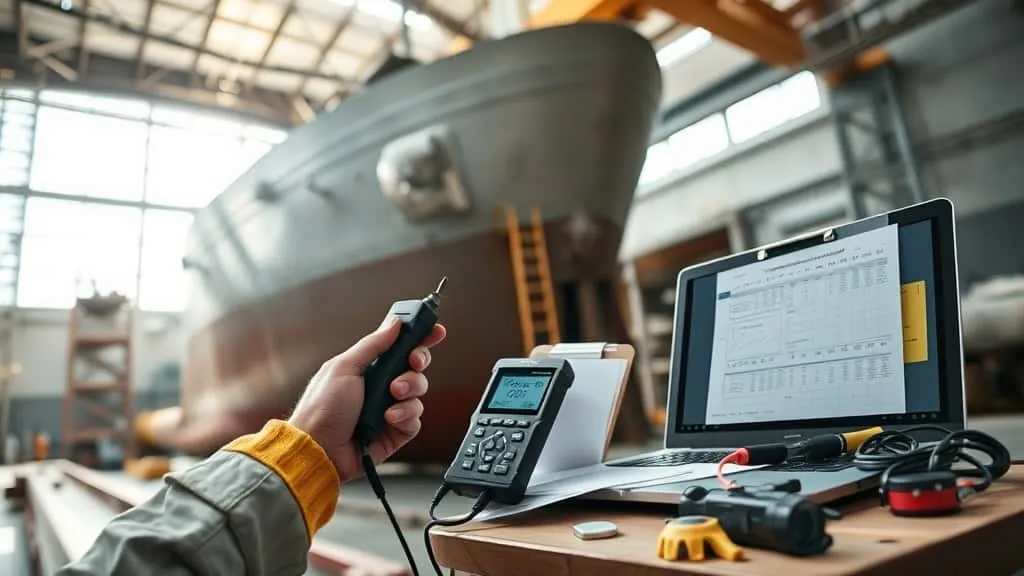

Ultrasonic Thickness Gauge: Kunci Audit Kualitas Kapal

Di bawah permukaan cat yang kokoh dan garis-garis lambung yang megah, setiap kapal menyimpan musuh senyap yang tak pernah lelah: korosi. Proses degradasi yang lambat namun pasti ini menggerogoti baja, menipiskan struktur vital, dan menanam benih risiko kegagalan yang katastrofik. Bagaimana cara industri maritim memastikan integritas struktural kapal di tengah lautan yang ganas dan ancaman yang tak terlihat ini? Jawabannya terletak pada teknologi presisi yang mampu melihat menembus baja.

Inilah peran krusial dari Ultrasonic Thickness Gauge (UTG), sebuah perangkat esensial yang menjadi mata dan telinga para inspektur. Alat ini memungkinkan pengawasan kualitas kapal secara non-destruktif, mengubah gelombang suara menjadi data ketebalan yang akurat dan dapat ditindaklanjuti. Artikel ini adalah panduan komprehensif Anda, membawa Anda dalam perjalanan “From Corrosion to Compliance”—mulai dari memahami ancaman korosi yang tersembunyi, menguasai teknik inspeksi menggunakan UTG, hingga mematuhi standar internasional yang ketat.

1. Ancaman Tersembunyi: Memahami Korosi dan Risiko Struktur Kapal
   1. Mengapa Plat Kapal Berkarat? Penyebab Utama Korosi di Laut
   2. Dari Korosi Menjadi Penipisan: Dampak pada Integritas Lambung
   3. Risiko Tertinggi: Memahami Potensi Kegagalan Struktur Kapal
2. Solusi Inti: Pengujian Non-Destruktif dan Ultrasonic Thickness Gauge
   1. Apa Itu Ultrasonic Thickness Gauge dan Mengapa Ini Penting?
   2. Cara Kerja UTG: Dari Gelombang Suara Menjadi Angka Akurat
   3. Memilih Alat yang Tepat: Panduan Gauge dan Probe untuk Kapal
3. Praktik di Lapangan: Prosedur Lengkap Inspeksi Kualitas Kapal
   1. Jenis-Jenis Inspeksi Kapal: Dari Tahunan hingga Special Survey
   2. Langkah-Langkah Pengukuran Ketebalan Plat di Lapangan
   3. Mengatasi Masalah Umum: Troubleshooting Saat Pengukuran
4. Kerangka Aturan: Standar Kualitas dan Kepatuhan Lambung Kapal
   1. Hierarki Standar: Dari IMO hingga Aturan Biro Klasifikasi
   2. Membaca Hasil: Kriteria Penerimaan dan Batas Penipisan (Wastage Limit)
5. Kesimpulan: Alat Vital untuk Lautan yang Aman
6. References

Ancaman Tersembunyi: Memahami Korosi dan Risiko Struktur Kapal

Sebelum kita membahas solusinya, kita harus memahami besarnya masalah yang dihadapi. Integritas sebuah kapal tidak hanya bergantung pada desain awalnya, tetapi juga pada kemampuannya untuk menahan degradasi material sepanjang masa pakainya. Di sinilah pemahaman mendalam tentang korosi plat kapal, penipisan lambung kapal, dan risiko kegagalan struktur kapal menjadi fundamental.

Mengapa Plat Kapal Berkarat? Penyebab Utama Korosi di Laut

Korosi pada kapal bukanlah sekadar karat biasa; ini adalah proses elektrokimia yang dipercepat secara dramatis oleh lingkungan laut. Menurut para ahli di organisasi seperti NACE International (sekarang AMPP), otoritas terkemuka dalam pengendalian korosi, air laut adalah elektrolit yang sangat efisien^[1]. Ini menciptakan sel korosi alami di permukaan baja, di mana area anodik (kehilangan logam) dan katodik terbentuk, menyebabkan material terdegradasi.

Beberapa jenis korosi yang paling umum ditemukan pada kapal meliputi:

• Korosi Seragam (Uniform Corrosion): Penipisan yang terjadi secara merata di area permukaan yang luas, sering kali di bawah lapisan cat yang rusak.
• Korosi Sumuran (Pitting Corrosion): Serangan lokal yang sangat berbahaya, menciptakan lubang-lubang kecil namun dalam yang dapat menembus plat baja dengan cepat tanpa penipisan umum yang signifikan.
• Korosi Galvanik (Galvanic Corrosion): Terjadi ketika dua logam yang berbeda (misalnya, baling-baling perunggu dan lambung baja) bersentuhan dalam air laut. Logam yang kurang mulia (baja) akan berkarat lebih cepat untuk melindungi logam yang lebih mulia.

Faktor-faktor seperti suhu air yang lebih hangat, kadar oksigen, dan polutan di pelabuhan dapat semakin mempercepat laju korosi, menjadikan pengawasan berkelanjutan sebagai suatu keharusan.

Dari Korosi Menjadi Penipisan: Dampak pada Integritas Lambung

Konsekuensi langsung dari korosi yang berkelanjutan adalah penipisan lambung kapal. Setiap milimeter baja yang hilang mengurangi kekuatan struktural kapal. Dalam desain kapal, para insinyur menyertakan apa yang disebut “corrosion allowance” atau batas toleransi korosi—ketebalan baja ekstra di atas yang dibutuhkan secara struktural untuk mengantisipasi kehilangan material seiring waktu4]. [Pengukuran ketebalan secara berkala berfungsi untuk melacak seberapa banyak batas toleransi ini telah terkikis.

Area tertentu pada kapal secara inheren lebih rentan terhadap penipisan yang cepat. Area-area berisiko tinggi ini meliputi:

• Wind-and-Water Strake: Area lambung yang terus-menerus terpapar siklus basah dan kering akibat ombak, yang sangat mempercepat korosi.
• Tangki Ballast: Lingkungan yang terus-menerus lembab dan kurangnya ventilasi menciptakan kondisi ideal untuk korosi yang agresif.
• Palka Kargo (Cargo Holds): Terutama pada kapal curah, di mana kargo yang bersifat abrasif atau korosif dapat merusak lapisan pelindung dan baja di bawahnya.
• Area Dek yang Tergenang Air: Tempat di mana air dapat berkumpul dan menyebabkan korosi lokal yang intens.

Risiko Tertinggi: Memahami Potensi Kegagalan Struktur Kapal

Penipisan yang tidak terdeteksi dan melebihi batas aman dapat menyebabkan konsekuensi yang mengerikan. Sejarah maritim dipenuhi dengan insiden tragis di mana kegagalan struktur menjadi faktor utama, seperti tenggelamnya MV Derbyshire di tengah topan, di mana laporan investigasi menyoroti kegagalan struktur di dekat haluan kapal^[2].

Struktur kapal di laut terus-menerus mengalami tekanan dinamis yang luar biasa. Dua gaya utama yang bekerja pada lambung adalah:

• Hogging: Terjadi ketika puncak gelombang berada di tengah kapal, menyebabkan dek mengalami tegangan tarik dan bagian bawah mengalami tekanan.
• Sagging: Terjadi ketika palung gelombang berada di tengah kapal, menyebabkan dek mengalami tekanan dan bagian bawah mengalami tegangan tarik.

Siklus tekanan yang berulang ini dapat menyebabkan metal fatigue atau kelelahan logam, di mana retakan kecil dapat terbentuk dan merambat seiring waktu. Jika retakan ini bertemu dengan area plat yang telah menipis secara signifikan akibat korosi, risiko kegagalan struktur katastrofik—seperti kapal patah menjadi dua—meningkat secara eksponensial.

Solusi Inti: Pengujian Non-Destruktif dan Ultrasonic Thickness Gauge

Untuk melawan ancaman tersembunyi ini, para inspektur memerlukan cara untuk menilai kondisi internal struktur kapal tanpa harus merusaknya. Di sinilah Pengujian Non-Destruktif atau Non-Destructive Testing (NDT) berperan. NDT adalah sekumpulan teknik analisis yang digunakan untuk mengevaluasi sifat material, komponen, atau sistem tanpa menyebabkan kerusakan.

Menurut American Society for Nondestructive Testing (ASNT), badan global utama untuk standar dan sertifikasi NDT, ada beberapa metode yang umum digunakan dalam inspeksi kapal^[5].

Toolkit Inspektur Kapal: Metode NDT Umum

Metode NDT	Tujuan Utama	Cara Kerja Singkat
Ultrasonic Testing (UT)	Mengukur ketebalan plat, mendeteksi cacat internal (retak, delaminasi).	Mengirimkan gelombang suara frekuensi tinggi ke dalam material dan mengukur waktu yang dibutuhkan untuk kembali.
Magnetic Particle Testing (MT)	Mendeteksi retakan permukaan dan dekat permukaan pada material feromagnetik (baja).	Partikel besi magnetik diaplikasikan ke area yang dimagnetisasi; partikel akan berkumpul di lokasi retakan.
Liquid Penetrant Testing (PT)	Mendeteksi cacat yang terbuka ke permukaan pada material non-porous.	Cairan pewarna meresap ke dalam retakan, dan pengembang menariknya keluar untuk membuatnya terlihat.
Visual Testing (VT)	Inspeksi visual langsung untuk mendeteksi cacat permukaan yang jelas, korosi, dan deformasi.	Metode paling dasar dan umum, sering kali dibantu dengan alat seperti boroskop atau drone.

Di antara semua metode ini, Ultrasonic Testing (UT) menggunakan Ultrasonic Thickness Gauge adalah yang paling fundamental untuk memantau kesehatan struktural lambung kapal.

Apa Itu Ultrasonic Thickness Gauge dan Mengapa Ini Penting?

Ultrasonic Thickness Gauge (UTG) adalah perangkat elektronik portabel yang dirancang untuk mengukur ketebalan berbagai material secara cepat dan akurat, hanya dengan akses ke satu sisi material. Perangkat modern dari produsen terkemuka seperti Olympus mampu memberikan pembacaan dengan presisi hingga seperseratus milimeter^[6]. Pentingnya alat ini dalam pengawasan kualitas kapal tidak dapat dilebih-lebihkan; ia menyediakan data kuantitatif yang vital untuk:

• Memastikan kepatuhan terhadap standar biro klasifikasi.
• Mendeteksi penipisan akibat korosi sebelum menjadi kritis.
• Merencanakan perbaikan dan penggantian plat baja secara efisien.
• Menilai kelayakan laut (seaworthiness) sebuah kapal.

Untuk kebutuhan ultrasonic thickness-gauge, berikut beberapa produk yang direkomendasikan:

Cara Kerja UTG: Dari Gelombang Suara Menjadi Angka Akurat

Prinsip kerja UTG sangat mirip dengan gema atau sonar. Prosesnya dapat diuraikan dalam beberapa langkah sederhana:

1. Persiapan Permukaan: Area yang akan diukur harus dibersihkan dari cat tebal yang terkelupas, karat, dan kotoran untuk memastikan kontak yang baik.
2. Aplikasi Couplant: Gel khusus (couplant) dioleskan pada permukaan. Gel ini berfungsi untuk menghilangkan celah udara antara probe dan permukaan plat, memungkinkan gelombang suara merambat ke dalam material tanpa gangguan.
3. Penempatan Probe (Transducer): Probe ditempatkan dengan kuat pada permukaan yang telah diberi couplant. Probe ini mengandung elemen piezoelektrik yang menghasilkan pulsa suara ultrasonik ketika dialiri listrik.
4. Pembacaan Pengukuran: Pulsa suara merambat melalui plat baja hingga mencapai permukaan belakang (batas antara baja dan udara/air), lalu memantul kembali ke probe. Perangkat UTG mengukur waktu tempuh bolak-balik ini dengan sangat presisi. Berdasarkan kecepatan suara yang telah diprogram untuk material tersebut (misalnya, ~5.920 meter per detik untuk baja), alat ini secara instan menghitung dan menampilkan ketebalan plat.

Memilih Alat yang Tepat: Panduan Gauge dan Probe untuk Kapal

Tidak semua UTG diciptakan sama. Memilih perangkat dan probe yang tepat sangat penting untuk mendapatkan hasil yang akurat dalam lingkungan maritim. Faktor kunci yang perlu dipertimbangkan adalah kemampuan “through-coating” atau pengukuran menembus lapisan cat. Banyak UTG modern, seperti yang dikembangkan oleh Cygnus Instruments, menggunakan teknik “multiple-echo” yang memungkinkan alat untuk mengabaikan ketebalan cat dan hanya mengukur sisa ketebalan logam^[7].

Selain itu, penting untuk selalu memastikan pengaturan kecepatan suara (sound velocity) pada perangkat sesuai dengan material yang diukur. Kecepatan suara pada baja berbeda dengan aluminium atau material lainnya. Menggunakan pengaturan yang salah akan menghasilkan pembacaan ketebalan yang tidak akurat.

Praktik di Lapangan: Prosedur Lengkap Inspeksi Kualitas Kapal

Memiliki alat yang tepat hanyalah setengah dari pertempuran. Mengetahui kapan, di mana, dan bagaimana menggunakannya dalam kerangka inspeksi yang terstruktur adalah kunci untuk pengawasan kualitas kapal yang efektif.

Jenis-Jenis Inspeksi Kapal: Dari Tahunan hingga Special Survey

Sebuah kapal menjalani serangkaian inspeksi yang ketat sepanjang hidupnya untuk memastikan kepatuhan terhadap peraturan dan standar keselamatan. Inspeksi ini diamanatkan oleh konvensi internasional seperti SOLAS (Safety of Life at Sea) dari International Maritime Organization (IMO)^[8] dan aturan dari biro klasifikasi.

Berikut adalah jadwal inspeksi umum:

• Annual Survey: Dilakukan setiap tahun untuk memverifikasi bahwa kondisi umum kapal, permesinan, dan peralatannya tetap terjaga.
• Intermediate Survey: Dilakukan antara tahun kedua dan ketiga dari siklus lima tahunan. Ini lebih mendalam daripada survei tahunan, sering kali mencakup pengujian tangki ballast.
• Renewal Survey (Special Survey): Inspeksi paling komprehensif yang dilakukan setiap lima tahun. Inspeksi ini melibatkan pemeriksaan menyeluruh terhadap struktur lambung, permesinan, dan semua sistem keselamatan. Pengukuran ketebalan plat (Thickness Measurement/TM) secara ekstensif adalah bagian wajib dari Special Survey.

Inspeksi ini dilakukan oleh surveyor dari Biro Klasifikasi (seperti BKI, ABS, DNV), yang bertindak atas nama negara bendera (Flag State) untuk memastikan kapal memenuhi standar yang disyaratkan.

Langkah-Langkah Pengukuran Ketebalan Plat di Lapangan

Saat melakukan pengukuran ketebalan (TM) selama survei, surveyor mengikuti prosedur yang sistematis untuk memastikan cakupan yang memadai dan data yang andal.

1. Kalibrasi: Sebelum memulai, UTG harus dikalibrasi menggunakan blok uji dengan ketebalan yang diketahui untuk memastikan akurasi perangkat.
2. Identifikasi Lokasi: Berdasarkan rencana survei, surveyor mengidentifikasi area kritis yang memerlukan pengukuran, seperti yang telah disebutkan sebelumnya (tangki ballast, wind-and-water strake, dll.).
3. Pola Pengukuran: Pengukuran tidak dilakukan secara acak. Surveyor biasanya mengambil beberapa titik pengukuran dalam pola grid pada setiap plat untuk mendapatkan gambaran yang representatif tentang kondisinya. Aturan biro klasifikasi sering kali menentukan jumlah dan lokasi titik pengukuran yang diperlukan^[3].
4. Pencatatan Data: Setiap pembacaan dicatat dengan cermat, sering kali langsung pada sketsa struktur kapal atau dimasukkan ke dalam perangkat lunak pelaporan. Pembacaan yang menunjukkan penipisan signifikan akan ditandai untuk penyelidikan lebih lanjut.

Tips dari Lapangan: Saat menghadapi permukaan yang sangat kasar atau berkarat, gunakan probe berdiameter lebih kecil dengan frekuensi lebih rendah untuk mendapatkan penetrasi yang lebih baik. Selalu gunakan couplant yang cukup dan berikan tekanan yang kuat dan stabil pada probe untuk mendapatkan pembacaan yang konsisten.

Mengatasi Masalah Umum: Troubleshooting Saat Pengukuran

Bahkan surveyor berpengalaman pun dapat menghadapi tantangan saat melakukan pengukuran. Memahami cara mengatasi masalah umum sangat penting untuk efisiensi dan akurasi.

Troubleshooting Pengukuran UTG

Masalah	Kemungkinan Penyebab	Solusi
Pembacaan tidak stabil atau tidak ada	Kurangnya couplant; permukaan sangat kasar atau kotor; probe tidak tegak lurus.	Tambahkan lebih banyak couplant; bersihkan permukaan lebih baik; pastikan probe ditekan lurus dan kuat.
Pembacaan terlalu rendah (misal, setengah dari perkiraan)	“Ghost echo” atau pembacaan dari pantulan kedua.	Beberapa UTG memiliki fitur untuk mengabaikan ini. Coba angkat dan letakkan kembali probe.
Pembacaan tidak konsisten di area yang sama	Lapisan cat atau karat yang tebal dan tidak rata; delaminasi internal pada plat.	Gunakan fitur through-coating jika tersedia. Jika dicurigai ada delaminasi, gunakan UTG dengan tampilan A-scan.

Tampilan A-scan pada UTG yang lebih canggih menunjukkan representasi visual dari gelombang ultrasonik. Ini memungkinkan operator yang terlatih untuk memverifikasi bahwa pembacaan berasal dari pantulan permukaan belakang yang benar dan bukan dari cacat internal atau noise.

Kerangka Aturan: Standar Kualitas dan Kepatuhan Lambung Kapal

Semua prosedur inspeksi dan pengukuran ini tidak dilakukan dalam ruang hampa. Mereka diatur oleh kerangka kerja standar dan aturan yang ketat yang dirancang untuk memastikan tingkat keselamatan yang seragam di seluruh industri perkapalan global.

Hierarki Standar: Dari IMO hingga Aturan Biro Klasifikasi

Struktur peraturan maritim dapat divisualisasikan sebagai piramida:

1. Puncak (IMO): International Maritime Organization (IMO) menetapkan konvensi internasional tingkat tinggi seperti SOLAS dan MARPOL.
2. Tengah (IACS): International Association of Classification Societies (IACS) bekerja untuk menyelaraskan standar teknis di antara anggota-anggotanya, yang mencakup lebih dari 90% tonase kargo dunia. Mereka mengembangkan “Common Structural Rules” (CSR) untuk memastikan standar yang konsisten untuk kapal tanker dan curah^[9].
3. Dasar (Biro Klasifikasi): Biro Klasifikasi individu (seperti BKI, DNV, ABS, Lloyd’s Register) menerbitkan buku aturan (rulebooks) yang sangat rinci. Dokumen-dokumen ini, seperti “Rules for Steel Vessels,” memberikan persyaratan teknis spesifik untuk segala hal mulai dari kekuatan material hingga prosedur pengelasan dan kriteria pengukuran ketebalan.

Membaca Hasil: Kriteria Penerimaan dan Batas Penipisan (Wastage Limit)

Hasil pengukuran ketebalan dari UTG dibandingkan dengan standar yang ditetapkan dalam aturan biro klasifikasi. Konsep kunci di sini adalah “wastage limit” atau batas penipisan yang diizinkan.

Biasanya, batas ini dinyatakan sebagai persentase dari ketebalan asli plat. Misalnya, batas penipisan umum bisa berkisar antara 20-25%. Jika pengukuran menunjukkan bahwa sebuah plat telah menipis melebihi batas ini, biro klasifikasi akan mengeluarkan rekomendasi. Tindakan yang diperlukan dapat berupa:

• Penggantian Plat (Replating): Area plat yang menipis secara signifikan dipotong dan diganti dengan baja baru.
• Penambahan Struktur (Doubler Plate): Dalam beberapa kasus, plat tambahan dapat dilas di atas area yang menipis untuk memperkuatnya.
• Pemantauan Lebih Lanjut: Jika penipisan mendekati batas, area tersebut dapat ditandai untuk inspeksi yang lebih sering.

Semua temuan, pengukuran, dan tindakan perbaikan didokumentasikan dalam Laporan Pengukuran Ketebalan (Thickness Measurement Report), yang menjadi bagian penting dari catatan permanen kapal dan diserahkan kepada biro klasifikasi untuk ditinjau.

Kesimpulan: Alat Penting untuk Lautan yang Aman

Dari deteksi dini korosi hingga memastikan kepatuhan terhadap peraturan global yang paling ketat, peran Ultrasonic Thickness Gauge dalam pengawasan kualitas kapal adalah mutlak dan tak tergantikan. Ini bukan sekadar alat ukur; ini adalah instrumen fundamental untuk manajemen risiko, memungkinkan pemilik kapal, operator, dan regulator untuk membuat keputusan berdasarkan data demi melindungi nyawa, kargo, dan lingkungan laut. Dengan memahami ancaman, menguasai teknologi, mengikuti prosedur yang benar, dan mematuhi standar, industri maritim dapat terus berlayar dengan keyakinan, mengetahui bahwa integritas setiap lambung kapal telah diverifikasi dengan presisi ultrasonik.
