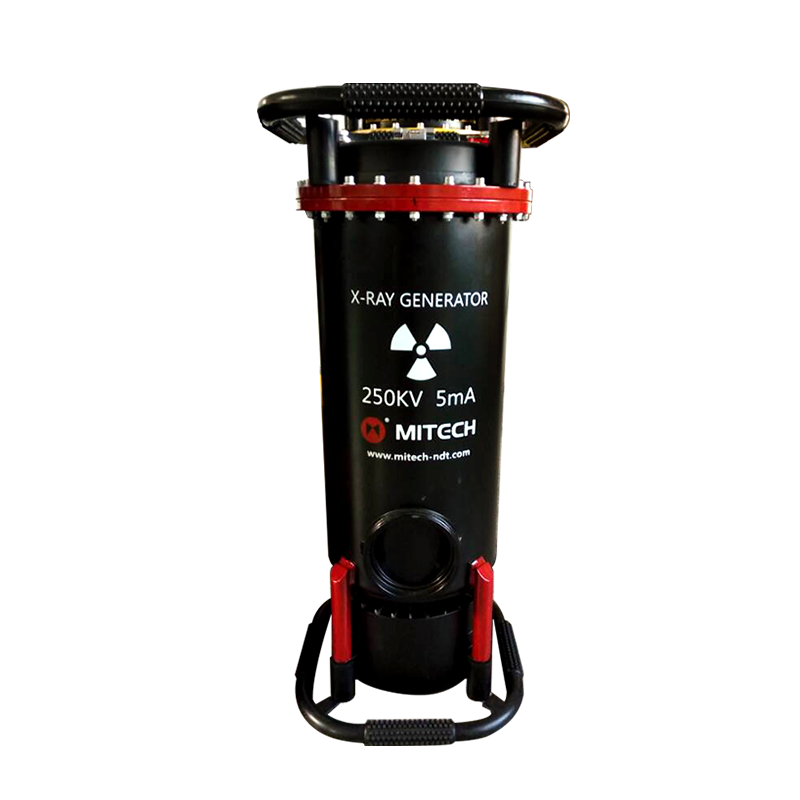

Mitech XXQ-2505 Ray Flaw Detector: Solusi Radiografi Portabel untuk Quality Control Industri

Dalam dunia manufaktur dan konstruksi berisiko tinggi, kemampuan mendeteksi cacat internal yang tak terlihat oleh mata adalah penjamin keselamatan, keandalan, dan kepatuhan standar. Metode pengujian radiografi portabel telah menjadi tulang punggung inspeksi non-destruktif (NDT) di berbagai sektor, dari pembuatan kapal hingga industri minyak dan gas. Namun, tantangan operasional di lapangan—seperti lingkungan yang keras, keterbatasan ruang, dan kebutuhan akan hasil yang cepat—seringkali menghambat proses quality control. Mitech XXQ-2505 Ray Flaw Detector hadir sebagai jawaban atas tantangan tersebut. Perangkat sinar-X portabel ini didesain khusus untuk memberikan kemampuan deteksi cacat internal yang andal, presisi, dan mudah diimplementasikan di lokasi kerja yang paling menantang sekalipun, menjadikannya investasi krusial untuk memastikan keberlanjutan bisnis dan kualitas produk akhir.

Aplikasi Utama Mitech XXQ-2505 dalam Berbagai Industri
Tinjauan Produk dan Prinsip Kerja Teknis
Fitur dan Keunggulan yang Mendorong Efisiensi Operasional
Spesifikasi Teknis Lengkap Mitech XXQ-2505
Panduan Penggunaan dan Implementasi di Lapangan
Kriteria Pemilihan dan Kasus Bisnis
Pertanyaan yang Sering Diajukan
Kesimpulan
Harga dan Cara Pemesanan Mitech XXQ-2505
Partner Terpercaya untuk Solusi Non-Destructive Testing

Aplikasi Utama Mitech XXQ-2505 dalam Berbagai Industri

Mitech XXQ-2505 bukan sekadar alat; ia adalah solusi proses kerja operasional yang mengintegrasikan quality control ke dalam proses produksi dan pemeliharaan. Kemampuan radiografi portabelnya mengatasi keterbatasan metode inspeksi visual dan ultrasonik konvensional, terutama untuk material dengan geometri kompleks atau sambungan yang kritis. Berikut adalah aplikasi utamanya di berbagai sektor industri:

Konstruksi dan Fabrikasi Logam: Deteksi cacat pada pengelasan (las) sambungan pipa, struktur baja, pressure vessel, dan boiler. Alat ini dapat mengidentifikasi porositas, retak, inklusi slag, dan kurang penetrasi yang dapat mengancam integritas struktural, membantu memenuhi standar ketat seperti ASME dan API.
Industri Minyak, Gas, dan Petrokimia: Inspeksi rutin dan turn-around pada pipeline, tangki penyimpanan, dan heat exchanger di lapangan. Portabilitas alat memungkinkan inspeksi di lokasi terpencil atau platform lepas pantai, meminimalkan downtime dan biaya logistik yang besar.
Perkapalan dan Otomotif: Pengujian pada sambungan las lambung kapal, komponen mesin, serta chassis dan rangka kendaraan. Hasil film yang dapat disimpan permanen memberikan dokumentasi audit trail yang kuat untuk keperluan sertifikasi dan penelusuran kualitas.
Pembangkit Listrik dan Aerospace: Pemeliharaan preventif pada turbin, pipa bertekanan tinggi, dan komponen pesawat terbang. Deteksi dini cacat fatigue atau korosi internal dapat mencegah kegagalan katastropik yang berbiaya tinggi.
Infrastruktur dan Jasa Inspeksi: Cocok untuk perusahaan jasa NDT yang memerlukan alat serbaguna dan mobile untuk melayani berbagai klien di berbagai lokasi proyek, meningkatkan skalabilitas bisnis.

Dalam setiap aplikasi ini, Mitech XXQ-2505 memberikan nilai bisnis yang nyata melalui peningkatan keandalan aset, pengurangan risiko kegagalan, dan penyediaan bukti kepatuhan yang terdokumentasi dengan baik.

Tinjauan Produk dan Prinsip Kerja Teknis

Mitech XXQ-2505 adalah sebuah sistem portable X-ray generator yang dirancang untuk pengujian radiografi non-destruktif. Prinsip kerjanya memanfaatkan sifat penetrasi sinar-X dan perbedaan derajat penyerapan (attenuasi) oleh material dengan ketebalan dan densitas yang berbeda.

Sederhananya, ketika sinar-X dihasilkan dan diarahkan ke benda uji, bagian material yang lebih tipis atau memiliki cacat (seperti rongga atau retak) akan menyerap radiasi lebih sedikit dibandingkan bagian yang solid. Perbedaan intensitas radiasi yang keluar ini kemudian direkam oleh film radiografi khusus. Setelah proses pengembangan, area yang menerima lebih banyak radiasi (di mana ada cacat) akan tampak lebih gelap pada film, sehingga mengungkapkan ukuran, bentuk, dan lokasi cacat internal secara visual dan akurat.

Keunggulan utama metode ini adalah:

Dokumentasi Permanen: Hasil inspeksi berupa film fisik yang dapat disimpan, diverifikasi ulang, dan digunakan sebagai bukti audit.
Minimal Preparasi Permukaan: Tidak memerlukan preparasi permukaan benda kerja yang khusus, menghemat waktu dan biaya persiapan.
Akurasi Tinggi: Dapat mendeteksi cacat planar (seperti retak) dengan orientasi yang sesuai, serta memberikan gambaran dua dimensi dari cacat volumetrik.

Fitur dan Keunggulan yang Mendorong Efisiensi Operasional

Mitech XXQ-2505 dikemas dengan sejumlah fitur yang secara langsung diterjemahkan ke dalam manfaat operasional dan keandalan bisnis bagi pengguna industri.

Portabilitas dan Desain Ringkas: Dengan berat generator hanya 35 kg dan kontroler 12 kg, serta dimensi yang kompak, alat ini mudah diangkut dan dioperasikan di lokasi-lokasi terbatas seperti ketinggian, ruang konfined, atau lapangan. Ini secara signifikan mengurangi kebutuhan untuk memindahkan komponen besar ke laboratorium radiografi tetap.
Kontrol Mikroprosesor dan Proteksi Lengkap: Sistem dikendalikan oleh mikrokomputer yang cerdas, dilengkapi dengan proteksi over-temperature, over-voltage, dan over-current. Jika suhu tabung sinar-X melebihi batas, tegangan tinggi akan terputus otomatis, melindungi investasi dari kerusakan akibat kesalahan operasional.
Stabilitas Arus (mA) dan Tegangan (KV): Unit stabilisasi mA dan kontrol KV yang kontinu memastikan output sinar-X yang konsisten selama eksposur. Hal ini menghasilkan kualitas gambar film yang seragam dan dapat diandalkan, mengurangi kemungkinan hasil yang blur atau perlu pengulangan eksposur yang boros biaya.
Timer Eksposur Presisi dan Fungsi Delay Start: Timer digital memungkinkan pengaturan waktu eksposur yang akurat. Fungsi delayed high voltage start (dapat diatur 0.1-5 menit) memungkinkan operator untuk meninggalkan area bahaya radiasi sebelum eksposur dimulai, meningkatkan keselamatan kerja sesuai prinsip ALARA (As Low As Reasonably Achievable).
Siklus Kerja 1:1 dan Kompatibilitas Listrik: Detektor dirancang dengan siklus kerja (duty cycle) kerja:istirahat ketat 1:1, memastikan umur pakai tabung sinar-X yang panjang. Selain itu, alat memiliki fungsi pengecekan tegangan jaringan, membuatnya sangat cocok untuk operasi yang digerakkan oleh generator listrik portabel di lapangan.
Kemampuan Penetrasi yang Memadai: Dengan output voltage 130-250 KV, alat ini mampu menembus material baja karbon (Q235) hingga ketebalan 40 mm, mencakup sebagian besar aplikasi pengelasan dan pengecoran umum di industri.

Spesifikasi Teknis Lengkap Mitech XXQ-2505

Untuk memudahkan evaluasi teknis, berikut adalah tabel spesifikasi utama Mitech XXQ-2505 Ray Flaw Detector:

Parameter	Spesifikasi
Sumber Sinar-X	Tabung sinar-X berpendingin, berinsulasi SF6
Tegangan Tabung (KV)	130 – 250 KV (terus menerus dapat diatur)
Arus Tabung Maksimum	5 mA
Kapasitas Daya	> 2.5 kW
Dimensi Fokus	2.0 mm x 2.0 mm
Sudut Radiasi	(40 ± 5)°
Penetrasi Maksimum (Baja Q235)	40 mm
Siklus Kerja	1:1 (Kerja : Istirahat)
Sumber Daya	AC 220V ±10%, 50 Hz
Tekanan Kerja Aman	0.35 – 0.50 MPa
Suhu Lingkungan Kerja	-25°C hingga 40°C
Kelembaban Relatif	≤ 85%
Dimensi Generator	320 mm x 320 mm x 750 mm
Berat Generator	35 kg
Dimensi Kontroler	320 mm x 280 mm x 160 mm
Berat Kontroler	12 kg
Contoh Parameter Uji	Film Tianjin III, dua sisi lead foil, FFD 600mm, waktu eksposur 5 menit, suhu kamar gelap 20°C±2°C.

Panduan Penggunaan dan Implementasi di Lapangan

Implementasi Mitech XXQ-2505 dalam proses kerja inspeksi memerlukan pemahaman prosedur operasional standar dan komitmen terhadap keselamatan radiasi. Berikut adalah panduan ringkas untuk memastikan penggunaan yang efektif dan aman.

Langkah-Langkah Penggunaan (Workflow Harian)

Setelah setup keselamatan area dilakukan, berikut proses kerja operasionalnya:

Persiapan dan Pemanasan: Hubungkan generator, kontroler, dan sumber daya. Nyalakan alat dan biarkan dalam kondisi standby selama beberapa menit untuk warm-up, meningkatkan vacuum tabung sinar-X dan mencegah kerusakan.
Pengaturan Parameter: Atur timer knob untuk waktu eksposur yang diinginkan. Putar KV knob untuk memilih tingkat tegangan sesuai ketebalan dan jenis material yang diuji (mengacu pada bagan eksposur).
Aktivasi dengan Delay (Opsional): Untuk keselamatan, tekan dan tahan tombol “HV” selama 3 detik pada mode standby untuk mengatur timer delay start (0.1-5 menit). Lepaskan tombol untuk menyimpan setting.
Inisiasi Eksposur: Tekan tombol “HV”. Jika delay diatur, buzzer akan berbunyi dan lampu standby berkedip hingga hitungan mundur selesai dan tegangan tinggi menyala otomatis. Generator akan menghasilkan sinar-X, dan timer akan menghitung mundur waktu eksposur.
Pengambilan Film: Setelah eksposur selesai (timer menunjukkan “0.0”), tegangan tinggi terputus otomatis. Bawa film yang telah terpapar ke darkroom untuk diproses (develop, fix, wash, dry) sesuai standar.
Interpretasi Hasil: Amati film kering pada viewbox. Area gelap yang tidak normal menunjukkan adanya cacat. Lakukan evaluasi berdasarkan standar penerimaan yang berlaku (misalnya, ASME Section V, ISO 17636-2).

Setup dan Instalasi

Setup utama melibatkan penataan area kerja yang aman. Zona bahaya radiasi harus ditetapkan dengan radius minimal 20 meter dari generator jika tidak ada shielding fisik (seperti pagar timbal). Pastikan terminal ground kontroler terhubung dengan baik ke tanah. Periksa tekanan gas SF6 dalam generator melalui pressure gauge; jangan operasikan jika tekanan di bawah 0.35 MPa. Selama periode istirahat alat, jangan matikan daya agar kipas pendingin terus bekerja mendinginkan tabung.

Perawatan dan Verifikasi Rutin

Perawatan preventif kunci adalah memastikan koneksi kabel bersih dan kencang, serta memeriksa tekanan gas secara berkala. Setelah periode istirahat dalam siklus kerja 1:1, sistem akan siap untuk eksposur berikutnya secara otomatis. Untuk menjaga akurasi dan keandalan, verifikasi kinerja sistem secara periodik—seperti konsistensi densitas film menggunakan penetrameter—sangat direkomendasikan. Kalibrasi menyeluruh perangkat harus dilakukan oleh laboratorium atau pihak ketiga yang kompeten sesuai interval yang ditentukan oleh kebijakan mutu internal atau standar industri.

Kriteria Pemilihan dan Kasus Bisnis

Memilih detektor cacat sinar-X yang tepat adalah keputusan strategis. Berikut faktor kunci dan pertimbangan ROI untuk Mitech XXQ-2505:

Kesesuaian Aplikasi: Apakah ketebalan material dan jenis cacat yang perlu dideteksi berada dalam rentang kemampuan alat (hingga 40mm baja)? Apakah portabilitas mutlak diperlukan untuk lokasi kerja Anda?
Total Biaya Kepemilikan (TCO) (TCO): Selain harga pembelian, pertimbangkan biaya operasional seperti film radiografi, bahan kimia prosesing, dan biaya tenaga kerja terlatih. Keandalan alat dan perlindungan otomatisnya membantu meminimalkan biaya perbaikan dan downtime yang tidak terduga.
Kepatuhan dan Dokumentasi: Apakah output film dari sistem dapat diterima untuk keperluan sertifikasi dan audit yang Anda ikuti? Kemampuan untuk menyimpan rekaman fisik merupakan keunggulan untuk penelusuran kualitas jangka panjang.
Kemudahan Penggunaan dan Keamanan: Fitur seperti delayed start, timer otomatis, dan proteksi berlapis mengurangi ketergantungan pada keahlian operator tingkat tinggi dan memitigasi risiko kesalahan manusia serta paparan radiasi.
Dukungan dan Layanan Purna Jual: Ketersediaan technical support, suku cadang, dan bantuan troubleshooting sangat kritis untuk peralatan NDT. Pastikan distributor menyediakan akses ke layanan ini.

Dari perspektif ROI, investasi dalam Mitech XXQ-2505 dibenarkan oleh kemampuannya mencegah kegagalan produk mahal, menghindari denda akibat ketidakpatuhan, mengurangi biaya logistik pengujian eksternal, dan mempercepat proses inspeksi dalam proyek konstruksi atau turn-around pemeliharaan. Alat ini mengubah biaya quality control dari beban operasional menjadi asuransi untuk keandalan aset dan reputasi bisnis.

Pertanyaan yang Sering Diajukan

Apa saja spesifikasi kunci Mitech XXQ-2505 yang perlu saya perhatikan?

Spesifikasi teknis paling kritis untuk dievaluasi adalah rentang tegangan (130-250 KV) dan kemampuan penetrasi 40mm baja, yang menentukan material apa yang bisa diuji. Dimensi fokus 2.0×2.0mm mempengaruhi ketajaman gambar, sementara berat generator 35kg dan kontroler 12kg berkaitan langsung dengan portabilitas di lapangan. Siklus kerja 1:1 penting untuk perencanaan waktu inspeksi agar tabung tidak overheat. Untuk daftar lengkap, Anda dapat merujuk ke bagian spesifikasi di atas atau meminta datasheet lengkap dari tim kami.

Di industri mana saja alat ini paling umum digunakan?

Mitech XXQ-2505 sangat luas penerapannya, terutama di industri yang bergantung pada sambungan las kritis dan inspeksi di lapangan. Tiga industri utamanya adalah: Konstruksi dan Fabrikasi (pressure vessel, boiler, struktur), Minyak, Gas, dan Petrokimia (pipa, tangki), serta Perkapalan (lambung dan mesin). Alat ini juga banyak digunakan di pembangkit listrik, aerospace, dan oleh perusahaan jasa inspeksi NDT yang melayani berbagai klien di berbagai lokasi proyek.

Berapa harga Mitech XXQ-2505 Ray Flaw Detector?

Sebagai peralatan NDT dengan teknologi spesifik, harga Mitech XXQ-2505 bergantung pada beberapa faktor termasuk konfigurasi pesanan, ketentuan pengiriman, dan nilai tukar. Kami, CV. Java Multi Mandiri, sebagai distributor, memberikan penawaran harga yang kompetitif dengan jaminan produk original, garansi resmi pabrik, dan dukungan teknis purna jual. Proses mendapatkan penawaran terbaik sangat mudah: cukup hubungi tim sales kami melalui telepon, WhatsApp, atau email yang tercantum di halaman kontak, jelaskan kebutuhan aplikasi Anda, dan kami akan menyiapkan quotation yang disesuaikan secara detail.

Bagaimana proses mendapatkan penawaran dan pembelian?

Prosesnya dirancang untuk memastikan Anda mendapatkan solusi yang tepat. Pertama, hubungi tim kami melalui saluran di halaman kontak untuk konsultasi awal. Kedua, tim ahli kami akan mendiskusikan kebutuhan spesifik, aplikasi, dan kondisi operasional Anda. Ketiga, berdasarkan informasi tersebut, kami akan mengirimkan quotation resmi yang mencakup harga, spesifikasi, dan terms & conditions. Setelah persetujuan, kami proses pesanan Anda dengan pelacakan yang jelas hingga pengiriman.

Apa saja layanan dukungan dan perawatan yang tersedia?

Kami menyediakan garansi resmi pabrik sesuai ketentuan yang berlaku. Untuk dukungan teknis, kami memiliki tim yang dapat dihubungi untuk konsultasi troubleshooting dasar dan panduan operasi. Jika diperlukan intervensi fisik, layanan perbaikan dilakukan di workshop kami di Purwokerto. Kami juga dapat mengatur kunjungan training on-site (opsional) untuk memastikan operator Anda terlatih dengan baik. Untuk perawatan rutin seperti verifikasi kinerja atau kalibrasi, kami dapat membantu mengkoordinasikan dengan laboratorium pihak ketiga yang terakreditasi.

Berapa lama waktu setup dan seberapa kompleks pengoperasiannya?

Setup fisik (menyambung kabel, grounding, dan menyiapkan area aman) dapat dilakukan dalam waktu singkat oleh personel yang telah membaca manual. Kompleksitas utama terletak pada pemahaman keselamatan radiasi dan penentuan parameter eksposur (KV, waktu, film) yang optimal untuk benda uji. Operator memerlukan pelatihan dan sertifikasi dalam radiografi industri untuk menjalankan alat secara legal dan aman. Fitur kontrol mikroprosesor pada Mitech XXQ-2505 memang menyederhanakan operasi, tetapi pengetahuan mendasar tentang NDT radiografi tetap wajib.

Kesimpulan

Mitech XXQ-2505 Ray Flaw Detector membuktikan dirinya sebagai solusi portable X-ray generator yang tangguh dan andal untuk memenuhi tuntutan quality control di industri modern. Dengan kombinasi portabilitas sejati, kemampuan penetrasi yang memadai, sistem kontrol cerdas dengan proteksi lengkap, dan output berupa dokumentasi film yang permanen, alat ini menawarkan nilai strategis yang jelas. Ia mengatasi titik nyeri utama dalam inspeksi lapangan—mulai dari lingkungan yang keras hingga kebutuhan akan hasil yang auditable—sekaligus menjaga keselamatan operator sebagai prioritas.

Bagi perusahaan yang bergerak di bidang fabrikasi, konstruksi, energi, atau jasa inspeksi, investasi pada Mitech XXQ-2505 adalah investasi pada pencegahan risiko, kepatuhan standar, dan efisiensi operasional jangka panjang. Ia bukan sekadar alat deteksi cacat, melainkan partner untuk membangun keandalan aset dan menjaga reputasi bisnis.

Harga dan Cara Pemesanan Mitech XXQ-2505

Mempertimbangkan untuk mengintegrasikan kemampuan radiografi portabel ke dalam operasi quality control perusahaan Anda? Sebagai distributor resmi dan berpengalaman untuk alat-alat Non-Destructive Testing (NDT) di Indonesia, CV. Java Multi Mandiri siap membantu Anda mendapatkan solusi Mitech XXQ-2505 yang tepat.

Kami memahami bahwa pembelian peralatan seperti ini adalah keputusan penting yang memerlukan analisis mendalam. Oleh karena itu, kami tidak hanya menawarkan produk, tetapi juga konsultasi teknis gratis untuk memastikan alat tersebut benar-benar sesuai dengan aplikasi, standar, dan proses kerja spesifik Anda. Proses transparan kami dirancang untuk memberikan kepercayaan dan kepastian:

Konsultasi Awal: Diskusikan kebutuhan inspeksi, material, ketebalan, dan standar yang harus dipenuhi dengan ahli teknis kami.
Penawaran Terperinci: Terima quotation lengkap yang mencakup harga, spesifikasi produk, garansi resmi, dan detail layanan pendukung.
Dukungan Pasca-Pembelian: Dapatkan akses ke technical support, panduan penggunaan, dan bantuan koordinasi untuk kebutuhan verifikasi atau kalibrasi periodik melalui partner kami.

Untuk memulai percakapan dan mendapatkan penawaran harga terbaik untuk Mitech XXQ-2505 Ray Flaw Detector, silakan langsung menghubungi tim kami melalui saluran yang tersedia di halaman kontak kami. Respons cepat akan diberikan pada jam kerja.

Partner Terpercaya untuk Solusi Non-Destructive Testing

CV. Java Multi Mandiri telah berkomitmen sebagai mitra strategis bagi industri Indonesia dalam penyediaan peralatan ukur dan uji yang presisi dan andal. Fokus kami adalah pada distribusi instrumentasi untuk quality control dan non-destructive testing, termasuk flaw detector, thickness gauge, hardness tester, dan peralatan material analysis lainnya.

Dengan pemahaman mendalam tentang tantangan teknis dan operasional di berbagai sektor—mulai dari manufaktur, minyak & gas, hingga infrastruktur—kami tidak hanya menjual alat, tetapi juga berusaha menyediakan solusi yang meningkatkan keandalan dan efisiensi proses Anda. Portfolio produk kami dipilih berdasarkan kualitas, dukungan pabrikan, dan relevansinya dengan standar industri nasional maupun internasional.

Untuk mendiskusikan kebutuhan instrumentasi testing perusahaan Anda lebih lanjut dan mengeksplorasi berbagai solusi yang tersedia, tim ahli kami siap dikonsultasikan.
