Dalam dunia industri dan konstruksi, integritas struktural pipa adalah hal yang tidak bisa ditawar. Kegagalan pipa akibat penipisan dinding karena korosi atau erosi dapat menyebabkan kerugian finansial yang masif, kerusakan lingkungan, hingga risiko keselamatan jiwa. Oleh karena itu, pemantauan dan pengukuran ketebalan pipa secara berkala menjadi prosedur standar yang krusial. Artikel ini akan membahas secara mendalam pentingnya pengukuran ketebalan pipa, teknologi di baliknya, dan panduan praktis menggunakan alat ukur modern.
- Mengapa Pengukuran Ketebalan Pipa Sangat Penting? Memahami Risiko di Balik Korosi
- Solusi Modern: Pengujian Non-Destruktif (NDT) untuk Inspeksi Pipa
- Mengenal Alat Utama: Ultrasonic Thickness Gauge
- Panduan Praktis: Cara Menggunakan Ultrasonic Thickness Gauge (Langkah-demi-Langkah)
- Setelah Pengukuran: Menerjemahkan Data Menjadi Keputusan
- Pertanyaan yang Sering Diajukan (FAQ)
- Kesimpulan: Dari Risiko Menuju Resolusi
- Referensi dan Sumber
Mengapa Pengukuran Ketebalan Pipa Sangat Penting? Memahami Risiko di Balik Korosi
Pipa yang terlihat kokoh dari luar bisa jadi menyimpan bahaya tersembunyi. Proses korosi, baik internal maupun eksternal, dapat menggerogoti dinding pipa secara perlahan hingga mencapai titik kritis. Pengukuran ketebalan pipa secara berkala menjadi langkah penting untuk memastikan pipa masih aman digunakan sesuai standar industri. Dalam sektor minyak & gas, petrokimia, pembangkit listrik, hingga instalasi air bersih, pengabaian inspeksi ketebalan pipa bisa berujung pada kerugian finansial besar dan risiko keselamatan pekerja.
Jenis Korosi yang Sering Ditemukan pada Pipa
Beberapa bentuk korosi yang umum terjadi meliputi:
- Korosi seragam – penipisan merata pada seluruh permukaan pipa.
- Korosi sumuran (pitting) – korosi berbentuk lubang kecil yang sulit terdeteksi, namun berbahaya.
- Stress Corrosion Cracking (SCC) – retakan akibat kombinasi tegangan mekanis dan lingkungan korosif.
- Korosi galvanik – terjadi saat dua logam berbeda saling bersentuhan dalam lingkungan elektrolit.
Masing-masing jenis korosi ini membutuhkan perhatian berbeda dalam pemantauan dan pengukuran ketebalan.
Contoh alat uji yang bisa digunakan untuk memantau korosi:
Ultrasonic Thickness Gauge
Coating Thickness Gauge
Dari Karat Menjadi Bencana: Penyebab Utama Penipisan Dinding Pipa
Penipisan dinding pipa umumnya disebabkan oleh korosi (reaksi kimia antara material dengan lingkungannya) dan erosi (pengikisan akibat aliran fluida berkecepatan tinggi). Faktor-faktor seperti kelembaban, kandungan kimia dalam fluida, pH yang ekstrem, serta suhu operasi dapat mempercepat proses ini. Dalam kasus tertentu, mikroorganisme juga bisa mempercepat kerusakan melalui mekanisme yang dikenal sebagai Microbiologically Influenced Corrosion (MIC). Jika tidak diawasi, penipisan dinding pipa dapat mencapai tingkat berbahaya tanpa terlihat dari luar.
Mengenali Tanda Bahaya: Konsekuensi Kegagalan Pipa Konstruksi
Kegagalan pipa dapat berakibat fatal, mulai dari kebocoran produk yang mencemari lingkungan, ledakan pada pipa gas bertekanan tinggi, hingga runtuhnya struktur yang ditopang oleh pipa tersebut. Selain itu, kebocoran fluida beracun atau mudah terbakar dapat menimbulkan risiko kesehatan serius bagi pekerja. Biaya perbaikan darurat, downtime operasional, hingga denda lingkungan juga menjadi konsekuensi nyata. Oleh karena itu, inspeksi rutin dengan alat uji ketebalan pipa adalah langkah preventif yang wajib diterapkan.
Solusi Modern: Pengujian Non-Destruktif (NDT) untuk Inspeksi Pipa
Dahulu, satu-satunya cara pasti untuk mengetahui ketebalan pipa adalah dengan memotongnya. Kini, berkat teknologi Pengujian Non-Destruktif (NDT), kita dapat mengukur ketebalan dinding pipa secara akurat tanpa merusak objek yang diuji. Metode ultrasonik adalah yang paling umum digunakan untuk tujuan ini karena mampu memberikan hasil cepat, presisi tinggi, dan dapat diaplikasikan pada berbagai material.
Kelebihan NDT Dibanding Metode Tradisional
- Tanpa merusak material – pipa tetap bisa digunakan setelah diuji.
- Hasil cepat – pengukuran dapat dilakukan di lapangan dalam hitungan detik.
- Presisi tinggi – mampu mendeteksi perbedaan ketebalan sangat kecil.
- Efisiensi biaya – mengurangi kebutuhan perbaikan besar karena kerusakan bisa dideteksi lebih awal.
Mengenal Alat Utama: Ultrasonic Thickness Gauge

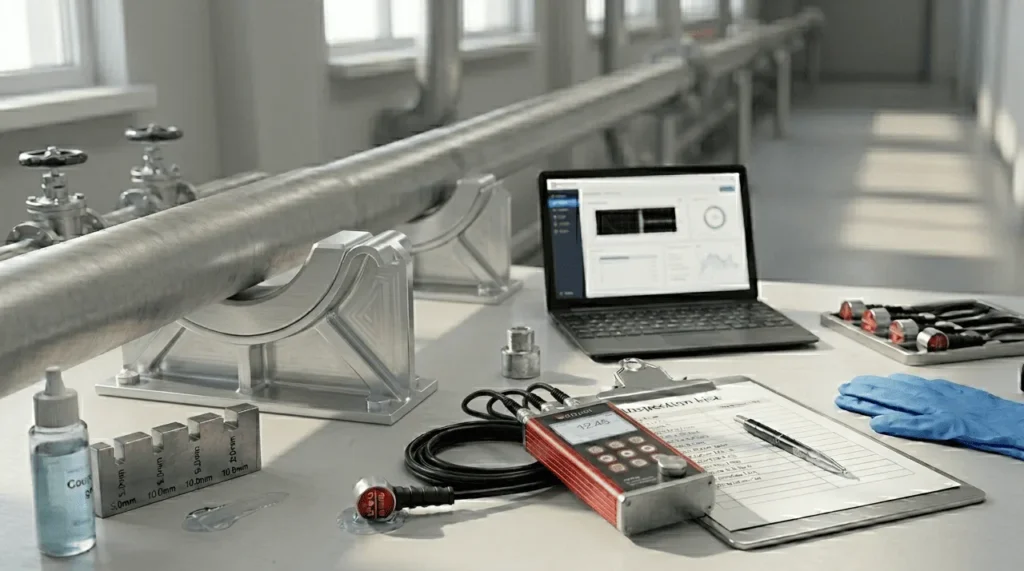

Alat ukur ketebalan ultrasonik (Ultrasonic Thickness Gauge) adalah perangkat portabel yang menjadi andalan para inspektor. Alat ini mampu memberikan pembacaan ketebalan material secara instan dan presisi. Kelebihannya terletak pada fleksibilitas penggunaan di lapangan, mampu mengukur pipa dengan lapisan cat (coating), dan kompatibel dengan berbagai jenis logam serta material non-logam tertentu.
Temukan pilihan Ultrasonic Thickness Gauge terbaik di katalog kami:
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Fitur Utama Ultrasonic Thickness Gauge
Beberapa fitur canggih yang biasanya ada pada alat ini meliputi:
- Mode A-Scan dan B-Scan untuk analisis visual gelombang ultrasonik.
- Thru-Coat Measurement untuk mengukur pipa berlapis cat tanpa perlu membersihkan coating.
- Data Logging untuk menyimpan hasil inspeksi dalam jumlah besar.
- Konektivitas seperti USB atau Bluetooth untuk transfer data ke software analisis.
Bagaimana Cara Kerja Ultrasonic Thickness Gauge?
Alat ini bekerja dengan mengirimkan gelombang suara berfrekuensi tinggi (ultrasonik) melalui transduser (probe) ke dalam material. Gelombang ini akan merambat hingga mengenai dinding seberang (dinding belakang) dan memantul kembali ke transduser. Alat kemudian mengukur waktu tempuh gelombang suara tersebut (time-of-flight) dan, dengan mengetahui kecepatan suara pada material tersebut, menghitung ketebalannya menggunakan rumus: Ketebalan = (Kecepatan Suara x Waktu Tempuh) / 2. Prinsip ini memungkinkan deteksi penipisan material tanpa perlu pemotongan atau kerusakan pada pipa yang diuji.
Memilih Alat yang Tepat: Perbandingan Alat Ukur Ketebalan Pipa
Pemilihan alat bergantung pada kebutuhan spesifik, seperti rentang ketebalan yang akan diukur, jenis material, kondisi permukaan (misalnya, adanya lapisan cat), dan fitur tambahan seperti penyimpanan data atau mode A-scan/B-scan untuk analisis lebih lanjut. Untuk aplikasi industri berat, biasanya dipilih alat dengan akurasi tinggi, kemampuan logging data, serta kompatibilitas dengan perangkat lunak inspeksi. Sementara untuk keperluan inspeksi cepat, model portabel dengan antarmuka sederhana lebih diminati.
Panduan Praktis: Cara Menggunakan Ultrasonic Thickness Gauge (Langkah-demi-Langkah)
Menggunakan alat ini memerlukan ketelitian untuk mendapatkan hasil yang akurat. Berikut adalah langkah-langkah dasarnya yang umum diterapkan di berbagai industri.
Langkah 1: Kalibrasi untuk Akurasi Maksimal
Sebelum digunakan, alat harus dikalibrasi. Ini melibatkan pengaturan kecepatan suara material yang akan diukur dan melakukan pengukuran pada blok uji (calibration block) dengan ketebalan yang sudah diketahui untuk memastikan akurasi alat. Kalibrasi yang tepat sangat penting, karena kesalahan kecil bisa menghasilkan deviasi signifikan pada hasil pengukuran.
Langkah 2: Persiapan Permukaan Pipa
Permukaan pipa harus bersih dari kotoran, karat, dan cat tebal yang dapat mengganggu kontak probe. Permukaan yang halus dan rata akan memberikan hasil terbaik. Untuk pipa dengan permukaan kasar, operator bisa melakukan pengamplasan ringan agar probe dapat menempel sempurna.
Langkah 3: Aplikasi Couplant dan Pengambilan Pembacaan
Oleskan sedikit gel couplant (seperti gliserin atau gel khusus) pada permukaan pipa. Couplant berfungsi untuk menghilangkan celah udara antara probe dan permukaan pipa, memastikan transmisi gelombang ultrasonik yang baik. Tekan probe dengan kuat dan tegak lurus pada permukaan hingga pembacaan stabil muncul di layar. Catat hasil pembacaan pada interval tertentu untuk keperluan analisis tren ketebalan.
Mengatasi Masalah Umum (Troubleshooting)
Jika pembacaan tidak stabil atau tidak muncul, periksa kembali kalibrasi, kebersihan permukaan, jumlah couplant, dan tekanan probe. Permukaan yang sangat kasar atau melengkung (pada pipa berdiameter kecil) mungkin memerlukan probe khusus. Selain itu, pastikan baterai alat dalam kondisi baik, karena daya rendah dapat memengaruhi kinerja sensor.
Setelah Pengukuran: Menerjemahkan Data Menjadi Keputusan
Data pengukuran hanyalah angka hingga dianalisis lebih lanjut untuk pengambilan keputusan perawatan atau perbaikan. Hasil yang konsisten akan membantu perusahaan dalam menyusun strategi manajemen aset jangka panjang.
Dari Angka ke Wawasan: Menghitung Laju Korosi dan Sisa Umur Pipa
Dengan membandingkan data pengukuran saat ini dengan data historis, teknisi dapat menghitung laju korosi (corrosion rate). Dari sini, sisa umur pakai pipa (Remaining Service Life/RSL) dapat diestimasi, memungkinkan penjadwalan perbaikan atau penggantian pipa sebelum terjadi kegagalan. Analisis ini juga berguna untuk mengoptimalkan biaya perawatan dan mencegah downtime tak terduga.
Aplikasi Data Pengukuran dalam Manajemen Aset
Hasil inspeksi ketebalan pipa biasanya digunakan untuk:
- Menyusun jadwal perawatan preventif.
- Menentukan prioritas penggantian pipa kritis.
- Mendukung audit keselamatan dan kepatuhan regulasi.
- Memperkirakan kebutuhan investasi jangka panjang.
Pertanyaan yang Sering Diajukan (FAQ)
Material apa saja yang bisa diukur dengan alat ini?
Hampir semua material yang dapat menghantarkan suara dengan baik, termasuk sebagian besar logam (baja, aluminium, tembaga), plastik, keramik, dan kaca. Namun, material berpori atau elastis seperti karet cenderung memberikan hasil kurang akurat.
Bagaimana hubungan jadwal pipa (schedule/SCH) dengan ketebalan?
Schedule (SCH) adalah standar yang menunjukkan ketebalan dinding nominal pipa. Pengukuran aktual diperlukan karena ketebalan bisa berkurang dari nilai nominal akibat korosi atau erosi selama masa pakai. Oleh sebab itu, inspeksi lapangan dengan ultrasonic thickness gauge sangat penting untuk memastikan kondisi aktual sesuai dengan standar keamanan.
Bisakah mengukur pipa yang dilapisi (coated) atau panas?
Ya. Alat ukur modern sering memiliki fitur “thru-coat” atau “echo-to-echo” yang dapat mengabaikan ketebalan lapisan cat. Untuk permukaan panas, diperlukan probe khusus tahan suhu tinggi dan couplant yang sesuai. Hal ini memungkinkan inspeksi tetap dilakukan meski pipa sedang dalam kondisi beroperasi.
Kesimpulan: Dari Risiko Menuju Resolusi
Pengukuran ketebalan pipa menggunakan teknologi ultrasonik adalah pilar utama dalam program manajemen integritas aset. Ini adalah pendekatan proaktif yang mengubah potensi risiko bencana menjadi resolusi yang terencana dan terkelola. Dengan pemahaman yang benar, pemilihan alat yang tepat, serta penerapan inspeksi rutin, perusahaan dapat memastikan keamanan, efisiensi, dan keandalan infrastruktur perpipaan untuk tahun-tahun mendatang.
Sebagai penyedia alat ukur dan uji, CV. Java Multi Mandiri berkomitmen menghadirkan peralatan yang akurat dan dapat diandalkan untuk mendukung inspeksi pipa dan aplikasi NDT lainnya. Produk yang kami sediakan mencakup Ultrasonic Thickness Gauge, Ultrasonic Flaw Detector, serta berbagai instrumen uji non-destruktif yang sesuai dengan kebutuhan beragam industri. Jika Anda ingin mengetahui lebih lanjut mengenai solusi alat ukur NDT yang tepat untuk kebutuhan Anda, jangan ragu untuk menghubungi kami melalui halaman kontak agar tim kami dapat memberikan konsultasi dan rekomendasi terbaik.
Rekomendasi Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge
Referensi
Informasi dalam artikel ini dirangkum dari berbagai standar industri seperti ASME B31.3, API 570, ISO 16810, serta manual teknis dari produsen alat ukur ketebalan ultrasonik terkemuka.
