Deteksi cacat dan retak pada sambungan las di komponen kritikal seperti boiler, pressure vessel, dan pipeline merupakan tantangan operasional yang penuh risiko. Kegagalan dalam identifikasi dapat berujung pada downtime yang mahal, ketidakpatuhan terhadap standar keselamatan, atau bahkan insiden berbahaya. Dalam konteks ini, keandalan data inspeksi Non-Destructive Testing (NDT) menjadi kunci utama.

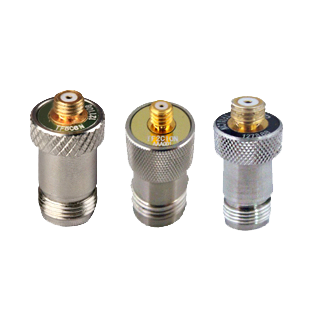

TOFD Probe Mitech adalah probe ultrasonik khusus yang didesain untuk teknik Time of Flight Diffraction (TOFD), sebuah metode andal untuk mendeteksi dan mengukur ukuran retak dengan akurasi tinggi. Probe ini menawarkan Signal-to-Noise Ratio (SNR) yang tinggi, resolusi permukaan dekat yang excellent, serta data kinerja yang dapat dilacak (traceability) sesuai standar internasional EN12668-2.
Artikel ini akan membahas secara mendalam aplikasi praktis probe ini di berbagai industri, spesifikasi teknis lengkap, keunggulan sebagai aksesori NDT, serta kompatibilitas dan integrasinya dengan sistem ultrasonik Anda. Kami juga akan menguraikan bagaimana mendapatkan penawaran harga yang kompetitif melalui distributor resmi di Indonesia.
- Aplikasi TOFD Probe Mitech untuk Inspeksi Boiler, Pressure Vessel, dan Pipeline
- Tentang TOFD Probe Mitech: Keunggulan sebagai Aksesori NDT
- Kompatibilitas dan Integrasi TOFD Probe Mitech
- Spesifikasi Teknis Lengkap TOFD Probe Mitech
- Sertifikasi dan Standar Compliance
- Kesimpulan
- Harga dan Cara Pemesanan TOFD Probe Mitech
-
Pertanyaan yang Sering Diajukan
- Apa spesifikasi teknis lengkap TOFD Probe Mitech?
- Di industri apa saja TOFD Probe Mitech biasanya digunakan?
- Berapa harga TOFD Probe Mitech?
- Bagaimana cara mendapatkan penawaran untuk TOFD Probe Mitech?
- Apakah TOFD Probe Mitech kompatibel dengan semua flaw detector ultrasonik?
- Bagaimana cara memilih wedge (A45, A60, A70) yang tepat?
- Apakah data kalibrasi atau kinerja probe tersedia dan dapat dilacak?
- Partner Terpercaya untuk Solusi NDT dan Instrumentasi Uji
Aplikasi TOFD Probe Mitech untuk Inspeksi Boiler, Pressure Vessel, dan Pipeline
Probe TOFD dari Mitech dirancang untuk memenuhi kebutuhan inspeksi yang ketat di industri dengan aset bertekanan tinggi dan sambungan las kritikal. Kemampuannya menghasilkan gelombang longitudinal yang dibiaskan pada material baja membuatnya menjadi alat utama dalam protokol jaminan kualitas dan pemeliharaan preventif.
Secara operasional, probe ini diintegrasikan ke dalam workflow NDT rutin atau turn-around untuk memberikan data yang jelas tentang integritas sambungan las. Teknik TOFD sendiri dikenal unggul dalam mendeteksi cacat planar seperti retak, lack of fusion, dan incomplete penetration, yang seringkali sulit diidentifikasi dengan metode ultrasonik konvensional.
Industri dan Use Case Utama:
- Pembangkit Listrik (PLTU & PLTG): Digunakan untuk inspeksi tahunan atau outage maintenance pada sambungan las boiler, pipa steam bertekanan tinggi, dan header. Deteksi dini retak akibat thermal fatigue atau korosi sangat penting untuk mencegah kegagalan katastropik dan memastikan keberlanjutan bisnis.
- Minyak & Gas serta Petrokimia: Aplikasi utama meliputi inspeksi girth weld pada pipeline transmisi dan distribusi, serta pemeriksaan circumferential dan longitudinal weld pada pressure vessel dan tangki penyimpanan. Metode ini efektif untuk memetakan kondisi las setelah instalasi atau sebelum recommissioning.
- Manufaktur dan Fabrikasi: Pada fasilitas manufaktur yang memproduksi pressure vessel, heat exchanger, atau struktur baja besar, probe TOFD digunakan untuk quality control akhir (final inspection) sebelum pengiriman, memastikan produk memenuhi standar kode seperti ASME Section VIII.
- Infrastruktur dan Konstruksi: Inspeksi pada sambungan las di struktur jembatan, bangunan tinggi, dan fasilitas offshore, di mana keutuhan las menentukan keselamatan dan umur layanan struktur.
Teknik TOFD bekerja dengan memancarkan sepasang probe (transmitter dan receiver) di kedua sisi sambungan las. Cacat seperti retak akan menyebabkan difraksi gelombang ultrasonik. Dengan mengukur perbedaan waktu tempuh (time of flight) gelombang yang terdifraksi dibandingkan gelombang lateral, posisi dan ukuran cacat dapat diukur secara akurat. Pendekatan ini memberikan profil cacat dua dimensi (depth dan length) yang andal.
Tentang TOFD Probe Mitech: Keunggulan sebagai Aksesori NDT
Sebagai komponen kritis dalam sistem ultrasonik, pemilihan probe yang tepat secara langsung mempengaruhi kualitas data, efisiensi inspeksi, dan kepatuhan terhadap standar. TOFD Probe Mitech hadir dengan proposisi nilai yang jelas, dirancang untuk meningkatkan kinerja sistem UT Anda.
Keunggulan Utama untuk Operasional Anda:
- Signal-to-Noise Ratio (SNR) Tinggi dan Scattering Noise Kecil: Probe ini menghasilkan sinyal yang bersih dengan noise latar yang minimal. Dalam konteks bisnis, ini berarti data inspeksi yang lebih jelas dan mudah diinterpretasi, mengurangi kemungkinan false call atau missed call yang dapat berdampak pada keputusan maintenance yang salah dan biaya tidak perlu.
- Resolusi Permukaan Dekat yang Excellent: Kemampuan mendeteksi cacat yang sangat dekat dengan permukaan material sangat penting, terutama untuk inspeksi weld cap. Fitur ini memastikan cakupan inspeksi yang lebih komprehensif tanpa area buta (dead zone) yang signifikan.
- Konsistensi dan Traceability Data: Proses manufaktur kunci menggunakan peralatan dan fixture khusus untuk meminimalkan dampak faktor manusia. Hasilnya adalah konsistensi performa dari satu probe ke probe lainnya. Lebih penting lagi, setiap probe dilengkapi dengan grafik gema aktual dan spektrogram yang sesuai dengan nomor serinya, memberikan jejak audit (audit trail) yang kuat untuk jaminan kualitas.
- Kepatuhan terhadap Standar EN12668-2: Probe dirancang dan dikarakterisasi sesuai dengan standar Eropa EN 12668-2 yang mengatur verifikasi peralatan pemeriksaan ultrasonik. Kepatuhan ini menyederhanakan proses audit dan memastikan alat Anda memenuhi persyaratan yang diakui secara internasional.
Dengan konektor standar industri L5, probe ini siap diintegrasikan. Keandalan dan data yang dapat dilacak menjadikannya investasi yang cerdas untuk program NDT yang berfokus pada kualitas, kepatuhan, dan efisiensi operasional jangka panjang.
Kompatibilitas dan Integrasi TOFD Probe Mitech
Sebagai aksesori, kemudahan integrasi adalah faktor penentu. TOFD Probe Mitech didesain dengan pendekatan plug-and-play untuk sistem ultrasonik yang kompatibel, meminimalkan kerumitan teknis dan mempercepat waktu penyiapan inspeksi.
Probe ini menggunakan konektor L5 (Lemo 00) yang merupakan standar de facto untuk banyak flaw detector ultrasonik portabel dan sistem otomatis di pasaran. Kompatibilitas konektor ini memastikan Anda dapat dengan mudah mengganti atau menambah probe TOFD ke dalam inventory peralatan NDT yang ada.
Namun, kompatibilitas fisik konektor saja tidak cukup. Integrasi yang sukses memerlukan verifikasi bahwa instrument ultrasonik (flaw detector) Anda memiliki kemampuan perangkat keras dan perangkat lunak untuk mendukung teknik inspeksi TOFD. Hal ini biasanya melibatkan fitur seperti kemampuan pulser-receiver ganda (untuk sepasang probe), software khusus TOFD untuk akuisisi dan analisis data A-scan, serta fungsionalitas pengaturan waktu (gating) yang advance.
Untuk mendapatkan performa optimal, probe harus dipasangkan dengan wedge (kaki) yang sesuai. Wedge berfungsi untuk membiaskan gelombang ultrasonik ke dalam material pada sudut tertentu. Pilihan wedge yang tersedia adalah:
| Parameter | Opsi yang Tersedia |
|---|---|
| Konektor | L5 (Standard) |
| Pilihan Wedge | A45°, A60°, A70° |
Pemilihan sudut wedge (A45, A60, atau A70) bergantung pada aplikasi spesifik, seperti ketebalan material dan jenis sambungan las yang diperiksa. Konsultasi dengan spesialis NDT disarankan untuk menentukan konfigurasi yang paling efektif untuk kebutuhan inspeksi Anda.
Spesifikasi Teknis Lengkap TOFD Probe Mitech
Evaluasi teknis yang mendetail adalah langkah wajib sebelum pengambilan keputusan pembelian peralatan inspeksi. Berikut adalah spesifikasi lengkap TOFD Probe Mitech yang disajikan secara jelas untuk mendukung analisis Anda.
Spesifikasi ini dirangkum dari data produk dan menjabarkan parameter kunci yang mempengaruhi kinerja inspeksi.
| Kategori Spesifikasi | Detail Teknis |
|---|---|
| Frekuensi (MHz) | 2P / 5P / 10 |
| Ukuran Kristal Keramik (mm) | φ3 / φ6 / φ10 |
| Material Unsur Aktif | Komposit (C) |
| Konfigurasi Wedge | Tersedia dengan pilihan Wedge A45°, A60°, atau A70° |
| Tipe Konektor | L5 (Lemo 00 – Standard Industri) |
| Kepatuhan Standar | Konsisten dengan EN12668-2 dan standar relevan lainnya |
Panduan Pemilihan Konfigurasi:
- Frekuensi: Frekuensi tinggi (10 MHz) cocok untuk material tipis dan deteksi cacat halus dengan resolusi unggul. Frekuensi menengah (5 MHz) adalah pilihan serbaguna. Frekuensi rendah (2P/2 MHz) digunakan untuk material tebal dengan atenuasi tinggi.
- Ukuran Kristal: Kristal kecil (φ3mm) memberikan beam yang terfokus untuk resolusi yang baik. Kristal besar (φ10mm) memberikan energi akustik lebih tinggi untuk penetrasi material yang lebih dalam.
- Material Komposit (C): Menawarkan kombinasi antara sensitivitas yang baik dan bandwidth yang lebar, cocok untuk aplikasi TOFD yang memerlukan respons pulsa yang bersih.
Setiap unit probe dilengkapi dengan dokumentasi kinerja individual, termasuk actual echo chart dan spectrogram, yang dapat dilacak ke nomor seri produk. Data traceability ini sangat berharga untuk kalibrasi sistem, audit kualitas, dan menjaga konsistensi data inspeksi dari waktu ke waktu.
Sertifikasi dan Standar Compliance
Dalam lingkungan industri yang diatur oleh standar keselamatan dan kualitas yang ketat, kepatuhan peralatan bukan hanya formalitas, melainkan fondasi operasional yang legal dan aman. TOFD Probe Mitech didukung oleh kerangka kepatuhan yang jelas, yang dirancang untuk memenuhi tuntutan industri berat.
Probe ini dikarakterisasi dan diproduksi untuk konsisten dengan standar EN 12668-2: “Non-destructive testing – Characterization and verification of ultrasonic examination equipment – Part 2: Probes”. Standar Eropa ini menetapkan metode untuk mengukur dan mendokumentasikan parameter kinerja probe ultrasonik, seperti sensitivitas, bandwidth, dan pola beam. Penggunaan probe yang memenuhi standar ini memastikan bahwa data inspeksi yang dihasilkan dapat dipertahankan validitasnya, terutama dalam audit eksternal atau review oleh badan klasifikasi.
Nilai berbeda yang ditawarkan adalah kelengkapan data traceability. Tidak seperti produk generik, setiap TOFD Probe Mitech memiliki rekam jejak kinerja yang terdokumentasi. Grafik gema aktual (actual echo chart) dan spektrogram yang disertakan sesuai dengan nomor seri unit tersebut. Ini berarti performa probe yang Anda terima telah diverifikasi di tingkat pabrikan, dan datanya dapat digunakan sebagai referensi dasar untuk verifikasi kinerja berkala di lapangan.
Dokumentasi ini sangat penting untuk:
- Proses Audit: Memudahkan pembuktian kepatuhan terhadap prosedur kualitas internal dan persyaratan kontrak.
- Konsistensi Pengukuran: Menyediakan baseline untuk membandingkan kinerja probe dari waktu ke waktu atau antar unit yang berbeda.
- Investasi yang Terlindungi: Memastikan bahwa spesifikasi yang Anda bayar sesuai dengan yang diterima dan terdokumentasi dengan baik.
Dengan demikian, probe ini tidak hanya menjawab kebutuhan teknis deteksi cacat, tetapi juga menjadi aspek pendukung yang kritis untuk program jaminan kualitas dan manajemen risiko perusahaan Anda.
Kesimpulan
TOFD Probe Mitech merupakan solusi aksesori ultrasonik yang dirancang untuk menangani tantangan inspeksi sambungan las yang paling menuntut. Dengan kombinasi Signal-to-Noise Ratio yang tinggi untuk kejelasan data, data traceability yang lengkap untuk memenuhi audit kualitas, serta kompatibilitas plug-and-play yang luas dengan instrument standar industri, probe ini memposisikan diri sebagai pilihan yang rasional untuk operasi NDT yang serius.
Aplikasi utamanya berfokus pada sektor-sektor kritikal seperti pembangkit listrik (boiler), minyak & gas (pipeline), dan manufaktur (pressure vessel), di mana keandalan deteksi retak langsung berkorelasi dengan keselamatan, kepatuhan, dan kelangsungan bisnis. Keunggulan dalam resolusi permukaan dekat dan konsistensi manufaktur yang terdokumentasi memberikan keyakinan tambahan bagi tim teknis dan manajemen.
Sebagai produk dari Mitech yang didistribusikan secara resmi di Indonesia oleh CV. Java Multi Mandiri, Anda mendapatkan akses ke produk yang memenuhi standar internasional, didukung oleh garansi resmi dan technical support. Untuk mengoptimalkan program inspeksi NDT Anda dengan alat yang presisi dan dapat diandalkan, langkah selanjutnya adalah melakukan konsultasi teknis mendalam.
Harga dan Cara Pemesanan TOFD Probe Mitech
Mempertimbangkan untuk mengintegrasikan TOFD Probe Mitech ke dalam operasi NDT Anda? Sebagai distributor resmi alat ukur dan testing di Indonesia, CV. Java Multi Mandiri menyediakan akses ke produk original dengan dukungan penuh. Harga TOFD Probe Mitech bersifat kompetitif dan bervariasi berdasarkan konfigurasi spesifik yang Anda butuhkan, seperti pilihan frekuensi (2P/5P/10 MHz), ukuran kristal (φ3/φ6/φ10 mm), dan tipe wedge (A45/A60/A70).
Kami memahami bahwa setiap proyek inspeksi memiliki karakteristik unik. Oleh karena itu, kami menawarkan pendekatan konsultatif. Tim ahli kami siap membantu menganalisis kebutuhan aplikasi Anda—seperti ketebalan material, jenis sambungan las, dan standar yang berlaku—untuk merekomendasikan konfigurasi probe dan wedge yang paling tepat dan cost-effective.
Proses mendapatkan penawaran yang optimal sederhana dan transparan:
- Hubungi untuk Konsultasi: Hubungi tim penjualan atau teknis kami melalui telepon, WhatsApp, atau email yang tersedia di halaman kontak. Jelaskan secara garis besar aplikasi dan kebutuhan Anda.
- Diskusi Teknis Mendalam: Kami akan mengajukan pertanyaan klarifikasi untuk memahami spesifikasi teknis yang diperlukan dan menawarkan konsultasi gratis untuk memastikan kecocokan produk.
- Terima Penawaran Harga (Quotation): Berdasarkan kesimpulan konsultasi, kami akan mengirimkan penawaran harga resmi (quotation) yang merinci spesifikasi produk, harga, ketentuan garansi, dan terms pembayaran.
- Konfirmasi dan Pengiriman: Setelah pesanan dikonfirmasi, kami akan proses pengiriman produk dari stok atau sesuai lead time yang disepakati.
Sebagai komitmen kami terhadap kepuasan pelanggan jangka panjang, setiap pembelian dilengkapi dengan garansi resmi pabrik dan didukung oleh layanan after-sales yang mencakup bantuan teknis. Layanan opsional seperti training on-site untuk tim operator Anda juga tersedia untuk memastikan pemanfaatan alat yang optimal dan aman.
👉 Dapatkan Penawaran Harga Terbaik Sekarang! Konsultasikan kebutuhan spesifik inspeksi welding Anda dengan ahli kami dan terima quotation yang disesuaikan. Kunjungi Halaman Kontak CV. Java Multi Mandiri untuk memulai percakapan.
Pertanyaan yang Sering Diajukan
Apa spesifikasi teknis lengkap TOFD Probe Mitech?
Spesifikasi teknis utama TOFD Probe Mitech meliputi pilihan frekuensi 2P, 5P, dan 10 MHz, dengan ukuran elemen kristal keramik φ3mm, φ6mm, atau φ10mm. Probe menggunakan material unsur aktif Komposit (C) untuk penetrasi yang kuat dan dapat dipasangkan dengan wedge A45°, A60°, atau A70°. Semua unit menggunakan konektor standar industri L5 (Lemo 00) dan kinerjanya konsisten dengan standar EN12668-2. Setiap probe dilengkapi dengan dokumen actual echo chart dan spectrogram sesuai nomor serinya untuk traceability. Untuk tabel spesifikasi lengkap, lihat bagian khusus dalam artikel ini atau hubungi kami untuk datasheet resmi.
Di industri apa saja TOFD Probe Mitech biasanya digunakan?
TOFD Probe Mitech secara utama diaplikasikan dalam inspeksi sambungan las di industri dengan aset bertekanan tinggi dan kritikal. Tiga industri utamanya adalah: (1) Pembangkit Listrik, untuk inspeksi tahunan boiler dan pipa steam; (2) Minyak, Gas, dan Petrokimia, untuk pemeriksaan weld pada pipeline, pressure vessel, dan tangki penyimpanan; serta (3) Manufaktur Fabrikasi, untuk quality control akhir pressure vessel dan struktur baja besar. Aplikasi spesifiknya berfokus pada crack detection, lack of fusion, dan pengukuran ukuran cacat dengan akurasi tinggi. Diskusikan aplikasi spesifik Anda dengan tim kami untuk konfirmasi kecocokan.
Berapa harga TOFD Probe Mitech?
Harga TOFD Probe Mitech tidak ditetapkan secara tetap karena bergantung pada konfigurasi spesifik yang dipilih, seperti kombinasi frekuensi, ukuran kristal, dan jenis wedge (A45/A60/A70). Sebagai distributor resmi, CV. Java Multi Mandiri memberikan penawaran harga yang kompetitif dengan jaminan produk original 100% dan garansi resmi. Untuk mendapatkan informasi harga yang akurat dan sesuai dengan kebutuhan teknis Anda, kami sangat menyarankan untuk melakukan konsultasi terlebih dahulu. Hubungi kami hari ini melalui halaman kontak untuk diskusi dan permintaan penawaran harga yang detail.
Bagaimana cara mendapatkan penawaran untuk TOFD Probe Mitech?
Untuk mendapatkan penawaran (quotation) yang resmi dan terperinci, Anda dapat mengikuti proses berikut: Pertama, hubungi tim kami via telepon, WhatsApp, atau email yang tertera di website. Kedua, siapkan informasi dasar seperti industri, aplikasi (jenis material, ketebalan, tipe sambungan), dan standar inspeksi yang berlaku. Tim kami akan melakukan konsultasi singkat untuk memahami kebutuhan Anda. Ketiga, berdasarkan informasi tersebut, kami akan menyusun dan mengirimkan quotation resmi ke email Anda, yang mencakup spesifikasi produk, harga satuan, terms pembayaran, dan masa garansi. Klik di sini untuk menghubungi kami dan memulai proses.
Apakah TOFD Probe Mitech kompatibel dengan semua flaw detector ultrasonik?
TOFD Probe Mitech menggunakan konektor L5 (Lemo 00) yang merupakan standar luas untuk banyak flaw detector ultrasonik portabel dan sistem, sehingga kompatibel secara fisik dengan sebagian besar instrument. Namun, kompatibilitas penuh memerlukan instrument yang mendukung mode inspeksi TOFD secara perangkat keras (memiliki dual pulser-receiver) dan perangkat lunak. Sebelum membeli, sangat penting untuk memverifikasi bahwa flaw detector Anda memiliki kemampuan akuisisi dan analisis data TOFD. Tim teknis kami dapat membantu melakukan verifikasi ini.
Bagaimana cara memilih wedge (A45, A60, A70) yang tepat?
Pemilihan wedge didasarkan pada sudut bias gelombang longitudinal yang diinginkan dalam material baja, yang mempengaruhi coverage area dan sensitivitas terhadap cacat pada sudut tertentu. Secara umum: Wedge A70° sering digunakan untuk inspeksi las butt dengan beam yang mengarah lurus ke area akar (root). Wedge A60° adalah pilihan serbaguna untuk berbagai ketebalan. Wedge A45° dapat digunakan untuk aplikasi khusus atau material yang lebih tebal. Pemilihan yang optimal bergantung pada geometri sambungan, ketebalan material, dan kode inspeksi. Kami sarankan untuk berkonsultasi dengan spesialis NDT atau tim teknis kami untuk rekomendasi berdasarkan gambar teknik atau prosedur inspeksi Anda.
Apakah data kalibrasi atau kinerja probe tersedia dan dapat dilacak?
Ya, salah satu keunggulan utama TOFD Probe Mitech adalah data traceability yang disertakan. Setiap unit probe yang dikirim dilengkapi dengan dokumen actual echo chart dan spectrogram yang unik dan sesuai dengan nomor seri probe tersebut. Data ini dihasilkan dari karakterisasi pabrik dan berfungsi sebagai sertifikat kinerja awal. Dokumen ini sangat berharga untuk kalibrasi sistem, verifikasi kinerja probe secara berkala, dan sebagai bukti kepatuhan selama audit kualitas, karena memberikan jejak audit yang jelas dan dapat dilacak.
Partner Terpercaya untuk Solusi NDT dan Instrumentasi Uji
CV. Java Multi Mandiri adalah distributor peralatan testing dan instrumentasi pengukuran yang berfokus pada penyediaan solusi Non-Destructive Testing (NDT) dan quality control untuk industri manufaktur, minyak & gas, pembangkit listrik, dan konstruksi di Indonesia. Sebagai mitra bisnis, kami memahami bahwa keandalan data inspeksi adalah fondasi dari keselamatan, kepatuhan, dan efisiensi operasional.
Kami tidak hanya menyediakan produk seperti TOFD Probe, tetapi juga berkomitmen untuk mendukung kesuksesan implementasinya melalui konsultasi teknis dan dukungan purna jual. Portofolio produk kami yang luas dirancang untuk memenuhi berbagai tantangan pengujian material dan jaminan kualitas.
Butuh solusi terpercaya untuk mendukung program inspeksi dan quality control perusahaan Anda? Hubungi tim ahli kami untuk mendiskusikan kebutuhan spesifik Anda dan mengeksplorasi berbagai opsi instrumentasi yang kami tawarkan.
