Sebuah perangkat elektronik canggih yang dirancang untuk beroperasi di lingkungan industri tiba-tiba gagal berfungsi. Setelah analisis mendalam, penyebabnya bukan kegagalan komponen utama, melainkan sesuatu yang mikroskopis dan sering diabaikan: lapisan pelindung (coating) yang tidak konsisten. Titik lemah sekecil mikron memungkinkan kelembapan menyusup, memicu korosi, dan akhirnya menyebabkan korsleting fatal. Skenario ini adalah mimpi buruk bagi setiap manajer produksi dan insinyur kualitas, menyoroti masalah kritis dalam manufaktur elektronik modern.

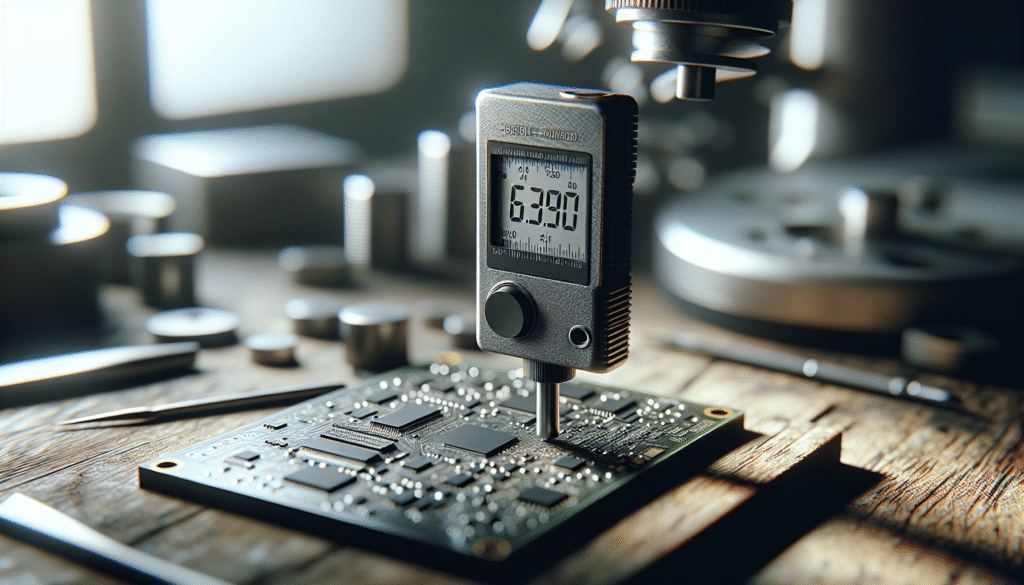

Di sinilah coating thickness gauge berperan, bukan sekadar sebagai alat ukur, tetapi sebagai instrumen vital untuk pencegahan kegagalan dan penjaminan mutu. Alat ini adalah garda terdepan dalam memastikan setiap produk memiliki perisai pelindung yang sempurna. Artikel ini bukan sekadar panduan biasa; ini adalah masterclass untuk para insinyur yang ingin menyempurnakan aplikasi conformal coating. Kami akan membahas tuntas, mulai dari memahami standar industri IPC, teknik pengukuran praktis di lantai produksi, hingga cara mengatasi masalah aplikasi yang paling umum.
- Mengapa Ketebalan Coating Krusial untuk Durabilitas Elektronik?
- Memahami Standar Industri: Acuan Ketebalan Lapisan Konformal (IPC)
- Panduan Praktis: Menggunakan Coating Thickness Gauge pada PCB
- Troubleshooting: Mengatasi Masalah Umum Aplikasi Coating
- Kesimpulan: Dari Pengukuran Presisi Menuju Keunggulan Kompetitif
- References
Mengapa Ketebalan Coating Krusial untuk Durabilitas Elektronik?
Dalam manufaktur elektronik, pengukuran ketebalan lapisan bukan hanya tentang memenuhi spesifikasi; ini adalah fondasi dari keandalan dan umur panjang produk. Lapisan pelindung yang diaplikasikan dengan benar berfungsi sebagai perisai tak terlihat yang menentukan apakah sebuah perangkat akan bertahan dalam kondisi dunia nyata atau gagal sebelum waktunya.
Menurut standar industri fundamental seperti IPC-CC-830C, tujuan utama dari conformal coating adalah “untuk memberikan perlindungan dari kelembapan dan kontaminasi serta menyediakan isolasi listrik”[1]. Lapisan ini secara langsung memerangi faktor-faktor lingkungan yang paling merusak—kelembapan, debu, bahan kimia, dan fluktuasi suhu—yang menjadi penyebab utama degradasi dan kegagalan sirkuit. Memahami prinsip-prinsip keandalan elektronik, seperti yang diuraikan dalam sumber-sumber otoritatif seperti DoD Reliability Design Handbook, menegaskan bahwa perlindungan proaktif terhadap lingkungan adalah strategi yang tidak bisa ditawar.
Perisai Utama Melawan Korosi dan Kontaminan
Korosi pada Papan Sirkuit Cetak (PCB) adalah proses elektrokimia senyap yang dapat merusak jejak tembaga, kaki komponen, dan titik solder. Ketika kelembapan dan kontaminan (seperti sisa fluks atau partikel debu) bertemu, mereka menciptakan jalur konduktif yang tidak diinginkan, memicu pertumbuhan dendritik—formasi logam seperti sulur yang menyebabkan korsleting.
Lapisan pelindung dengan ketebalan yang konsisten dan memadai bertindak sebagai penghalang fisik yang kedap, mencegah elemen-elemen korosif ini mencapai permukaan sirkuit yang rentan. Organisasi seperti IPC, melalui standar kebersihan seperti IPC-J-STD-001, menekankan pentingnya permukaan yang bersih sebelum pelapisan untuk memastikan adhesi yang sempurna dan perlindungan maksimal terhadap risiko korosi.
Dampak Kritis: Terlalu Tipis vs. Terlalu Tebal
Ketebalan lapisan adalah permainan keseimbangan; penyimpangan ke arah mana pun membawa risiko kegagalan yang signifikan. Lapisan yang terlalu tipis gagal memberikan perlindungan yang efektif, sementara lapisan yang terlalu tebal dapat menciptakan masalah baru yang sama merusaknya.
| Risiko Lapisan Terlalu Tipis | Risiko Lapisan Terlalu Tebal |
|---|---|
| Kekuatan dielektrik tidak memadai, rentan korsleting. | Stres mekanis pada sambungan solder saat siklus termal. |
| Titik lemah (pinholes) yang mudah ditembus kelembapan. | Retak pada lapisan akibat perbedaan ekspansi termal. |
| Perlindungan tidak merata pada tepi komponen yang tajam. | Disipasi panas yang buruk, menyebabkan komponen overheat. |
| Gagal memenuhi standar perlindungan industri (misal, IPC). | Menambah berat dan massa yang tidak perlu pada rakitan. |
Mengelola ketebalan secara presisi adalah kunci untuk menghindari kedua ekstrem ini, memastikan setiap perangkat dilindungi secara optimal tanpa menimbulkan efek samping yang merugikan.
Memahami Standar Industri: Acuan Ketebalan Lapisan Konformal (IPC)
Untuk memastikan konsistensi dan kualitas dalam skala global, industri elektronik mengandalkan standar yang ditetapkan oleh IPC (Association Connecting Electronics Industries). Standar-standar ini menyediakan acuan teknis yang jelas, termasuk spesifikasi untuk ketebalan lapisan konformal. Mengacu pada dokumen resmi seperti IPC-CC-830C Standard Overview adalah praktik terbaik bagi setiap produsen.
Standar utama yang relevan, IPC-CC-830C: Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies, secara spesifik dirancang untuk mengkualifikasi material pelapis itu sendiri. Standar ini menegaskan bahwa tujuan pelapisan adalah untuk “memberikan perlindungan dari kelembapan dan kontaminasi serta menyediakan isolasi listrik; bukan sebagai satu-satunya sumber dukungan mekanis”[1]. Dengan kata lain, fungsi utamanya adalah perlindungan, dan ketebalannya harus cukup untuk mencapai fungsi tersebut tanpa kompromi.
Tabel berikut merangkum rentang ketebalan tipikal yang direkomendasikan berdasarkan jenis material pelapis, yang umumnya diterima dalam industri sebagai panduan untuk memenuhi standar IPC:
| Jenis Material Coating | Rentang Ketebalan (Mikron) | Rentang Ketebalan (Mil) |
|---|---|---|
| Akrilik (Acrylic Resin – AR) | 25 – 75 µm | 1 – 3 mil |
| Silikon (Silicone Resin – SR) | 50 – 200 µm | 2 – 8 mil |
| Uretan (Urethane Resin – UR) | 25 – 125 µm | 1 – 5 mil |
| Parylene (Type XY) | 12 – 50 µm | 0.5 – 2 mil |
Apa itu Standar IPC-CC-830 dan IPC-A-610?
Penting untuk memahami peran dua standar IPC yang sering dirujuk:
- IPC-CC-830: Fokus pada kualifikasi dan pengujian kinerja material pelapis itu sendiri. Standar ini memastikan bahwa bahan yang Anda gunakan mampu memberikan perlindungan yang dijanjikan dalam berbagai kondisi stres (termal, kelembapan, dielektrik).
- IPC-A-610: Fokus pada penerimaan rakitan elektronik. Standar ini menetapkan kriteria visual untuk apa yang dianggap sebagai lapisan yang dapat diterima pada produk akhir, termasuk cakupan, ketebalan, dan ada tidaknya cacat seperti gelembung atau delaminasi.
Keduanya bekerja bersama: IPC-CC-830 memastikan materialnya bagus, dan IPC-A-610 memastikan aplikasinya benar.
Pengaruh Metode Aplikasi Terhadap Ketebalan Akhir
Metode aplikasi yang dipilih memiliki dampak langsung pada kemampuan untuk mencapai ketebalan yang konsisten dan sesuai standar. Setiap metode memiliki kelebihan dan tantangan tersendiri dalam hal kontrol ketebalan.
- Penyemprotan (Spray):
- Kelebihan: Baik untuk produksi volume tinggi, dapat diotomatisasi dengan robot untuk konsistensi maksimal.
- Tantangan: Memerlukan kontrol yang ketat terhadap viskositas material, tekanan udara, jarak, dan kecepatan semprotan untuk menghindari lapisan yang tidak merata.
- Pencelupan (Dip):
- Kelebihan: Memberikan cakupan yang sangat baik dan seragam di seluruh PCB.
- Tantangan: Kontrol ketebalan sangat bergantung pada kecepatan pencelupan dan penarikan, serta viskositas material. Risiko penumpukan berlebih di bagian bawah papan.
- Pengkuasan (Brush):
- Kelebihan: Ideal untuk perbaikan, pekerjaan prototipe, atau aplikasi skala kecil.
- Tantangan: Sangat bergantung pada keterampilan operator dan hampir tidak mungkin mencapai ketebalan yang seragam dan konsisten. Paling rentan terhadap cacat seperti gelembung dan goresan.
Panduan Praktis: Menggunakan Coating Thickness Gauge pada PCB
Menguasai penggunaan coating thickness gauge adalah keterampilan fundamental bagi tim kontrol kualitas. Proses ini mengubah data abstrak dari standar menjadi metrik yang dapat ditindaklanjuti di lantai produksi. Seperti yang dijelaskan oleh para ahli dari DeFelsko, produsen alat ukur terkemuka, pemilihan metode dan alat yang tepat bergantung pada beberapa faktor, termasuk material substrat di bawah lapisan[2].
Untuk kebutuhan coating thickness-gauge, berikut produk yang direkomendasikan:
Coating Thickness Gauge
Memilih Alat yang Tepat: Eddy Current vs. Ultrasonic
Dua teknologi non-destruktif utama mendominasi pengukuran ketebalan lapisan pada PCB. Memilih yang benar sangat penting untuk akurasi.
- Eddy Current (Arus Eddy): Metode ini adalah pilihan utama untuk PCB. Alat ini bekerja dengan mengukur perubahan medan magnet yang diinduksi pada substrat logam non-ferro. Karena sebagian besar PCB memiliki jejak atau bidang dasar tembaga, metode ini sangat efektif. Para ahli setuju, “Untuk PCB dengan bidang dasar tembaga, alat ukur eddy-current PosiTector 6000 memberikan solusi berbiaya rendah dan sederhana”[2].
- Ultrasonic (Ultrasonik): Metode ini mengukur waktu yang dibutuhkan gelombang suara untuk merambat melalui lapisan, memantul dari substrat, dan kembali. Alat ini digunakan ketika substrat di bawah lapisan bersifat non-logam, seperti pada PCB yang terbuat murni dari fiberglass tanpa lapisan tembaga di area pengukuran.
| Fitur | Eddy Current Gauge | Ultrasonic Gauge |
|---|---|---|
| Prinsip Operasi | Induksi medan magnet | Gema pulsa suara |
| Ideal Untuk | Lapisan non-konduktif di atas substrat logam non-ferro (misalnya, tembaga pada PCB) | Lapisan di atas substrat non-logam (misalnya, plastik, kayu, fiberglass) |
| Contoh Aplikasi | Mengukur conformal coating di atas jejak tembaga PCB. | Mengukur cat di atas komponen plastik. |
Langkah-Langkah Pengukuran: Dari Kalibrasi hingga Interpretasi
Proses pengukuran yang akurat mengikuti urutan langkah yang sistematis untuk memastikan hasil yang andal dan dapat diulang.
- Verifikasi Kalibrasi: Sebelum memulai, selalu periksa kalibrasi alat menggunakan shim (lapisan film tipis dengan ketebalan yang diketahui) pada permukaan logam yang tidak dilapisi. Pastikan pembacaan alat sesuai dengan ketebalan shim.
- Lakukan Pengukuran Nol (Zeroing): Temukan area kosong pada PCB yang tidak dilapisi tetapi memiliki substrat yang sama (misalnya, jejak tembaga). Letakkan probe di area ini dan atur pembacaan alat ke nol. Langkah ini mengkompensasi sifat listrik dari substrat spesifik Anda.
- Ambil Beberapa Pembacaan: Pada area yang dilapisi yang ingin Anda ukur, ambil beberapa pembacaan di lokasi yang berdekatan. Jangan hanya mengandalkan satu pengukuran, karena mungkin ada variasi kecil.
- Hitung Rata-rata: Gunakan beberapa pembacaan yang Anda ambil untuk menghitung ketebalan rata-rata di area tersebut. Banyak alat ukur modern dapat melakukan ini secara otomatis.
- Bandingkan dengan Standar: Bandingkan hasil rata-rata Anda dengan rentang yang ditentukan dalam standar IPC atau spesifikasi produk Anda untuk menentukan apakah lapisan tersebut lulus atau gagal.
Teknik Khusus: Metode Substitusi dengan Metal Coupon
Bagaimana jika PCB terlalu padat dengan komponen sehingga tidak ada area datar yang cukup untuk probe alat ukur? Dalam kasus ini, industri menggunakan praktik umum yang disebut “metode substitusi”.
Sebuah metal coupon—sepotong kecil logam dengan material dan finishing permukaan yang sama dengan PCB—dilapisi bersamaan dengan batch produksi. Coupon ini kemudian digunakan sebagai sampel representatif untuk pengukuran ketebalan non-destruktif. Dengan mengukur ketebalan pada coupon, tim QC dapat secara wajar menyimpulkan bahwa PCB dalam batch yang sama menerima lapisan dengan ketebalan serupa. Ini adalah solusi praktis yang memungkinkan kontrol proses yang ketat bahkan ketika pengukuran langsung tidak memungkinkan.
Troubleshooting: Mengatasi Masalah Umum Aplikasi Coating
Bahkan dengan proses yang paling terkontrol sekalipun, cacat pelapisan dapat terjadi. Mengidentifikasi akar penyebabnya adalah kunci untuk menjaga kualitas dan mencegah kegagalan produk. Teknologi inspeksi canggih, seperti yang dikembangkan oleh ZEISS, dapat menggunakan pemindaian cahaya untuk menghasilkan “peta ketebalan berkode warna” dari seluruh papan, dengan cepat menyoroti area inkonsistensi yang mungkin terlewatkan oleh pemeriksaan manual[3]. Analisis mendalam terhadap cacat ini, seperti yang dibahas dalam literatur akademis seperti Evaluating Conformal Coatings (Academic Paper), sangat penting untuk perbaikan proses berkelanjutan.
Penyebab Ketebalan Tidak Merata dan Cara Mengatasinya
Ketebalan yang tidak konsisten adalah salah satu masalah paling umum dan sering kali disebabkan oleh parameter aplikasi yang salah.
- Masalah: Lapisan terlalu tebal di beberapa area dan terlalu tipis di area lain.
- Kemungkinan Penyebab:
- Penyemprotan: Jarak pistol semprot terlalu dekat/jauh, kecepatan gerakan tidak konsisten, atau sudut semprotan yang salah.
- Pencelupan: Kecepatan penarikan terlalu cepat atau terlalu lambat.
- Umum: Viskositas material yang salah (terlalu kental atau terlalu encer).
- Solusi:
- Gunakan sistem robotik untuk aplikasi penyemprotan guna memastikan kecepatan dan jarak yang konsisten.
- Kalibrasi viskometer secara teratur dan sesuaikan viskositas material sesuai dengan lembar data teknis.
- Optimalkan parameter pencelupan (kecepatan, waktu diam) dan lakukan uji coba.
Mencegah Cacat: Gelembung (Bubbles) dan Delaminasi
Dua cacat ini secara langsung merusak integritas penghalang pelindung.
- Gelembung (Bubbles): Udara atau pelarut yang terperangkap di dalam lapisan yang sudah mengering.
- Penyebab: Viskositas terlalu tinggi, penguapan pelarut terlalu cepat (profil curing yang terlalu panas), atau teknik aplikasi (pengkuasan) yang salah.
- Solusi: Turunkan viskositas, gunakan profil curing bertahap untuk memungkinkan pelarut menguap perlahan, dan latih operator tentang teknik aplikasi yang benar.
- Delaminasi (Pengelupasan): Lapisan gagal menempel dengan baik ke permukaan PCB.
- Penyebab: Penyebab utamanya hampir selalu adalah kontaminasi permukaan, seperti sisa fluks, minyak dari sidik jari, atau residu pembersih.
- Solusi: Terapkan proses pembersihan dan inspeksi pra-pelapisan yang ketat. Pastikan semua residu dihilangkan sepenuhnya sebelum aplikasi coating.
Risiko Tersembunyi: Curing Tidak Sempurna dan Outgassing
Ini adalah masalah berbahaya karena mungkin tidak terlihat secara visual tetapi dapat menyebabkan kegagalan di kemudian hari.
- Masalah: Lapisan yang tidak mengering atau mengeras sepenuhnya (curing tidak sempurna).
- Penyebab: Waktu atau suhu curing tidak mencukupi, rasio campuran yang salah (untuk bahan dua komponen), atau paparan UV yang tidak memadai (untuk bahan yang di-cure dengan UV).
- Risiko:
- Lapisan tetap lengket, menarik dan menjebak debu serta kontaminan.
- Outgassing: Pelepasan senyawa volatil dari lapisan yang tidak ter-cure. Dalam rakitan tertutup, uap ini dapat mengendap pada komponen sensitif seperti optik atau sensor, merusak fungsinya.
- Solusi: Selalu patuhi secara ketat lembar data teknis dari produsen material (misalnya, Henkel, Dow) untuk profil curing yang tepat—waktu, suhu, dan intensitas UV. Lakukan pengujian validasi untuk memastikan curing telah selesai sepenuhnya.
Kesimpulan: Dari Pengukuran Presisi Menuju Keunggulan Kompetitif
Pengendalian ketebalan lapisan pelindung pada perangkat elektronik lebih dari sekadar langkah dalam daftar periksa kualitas. Ini adalah pilar fundamental yang menopang keandalan produk, memperpanjang umurnya, dan melindungi reputasi merek Anda. Dengan memahami mengapa ketebalan itu penting (perlindungan terhadap korosi dan kegagalan), apa standarnya (acuan dari IPC), dan bagaimana mengukurnya secara akurat serta mengatasi masalah umum, Anda mengubah kontrol kualitas dari pusat biaya menjadi keunggulan kompetitif. Menguasai proses ini memastikan bahwa setiap produk yang meninggalkan fasilitas Anda dilengkapi dengan perisai yang kuat dan andal, siap menghadapi tantangan di dunia nyata.
Sebagai pemasok dan distributor terkemuka instrumen pengukuran dan pengujian, CV. Java Multi Mandiri berspesialisasi dalam melayani klien bisnis dan aplikasi industri. Kami memahami bahwa presisi dalam pengukuran adalah kunci untuk mengoptimalkan operasi manufaktur dan mencapai kualitas produk tertinggi. Tim kami siap membantu perusahaan Anda dalam memilih coating thickness gauge dan peralatan kontrol kualitas lainnya yang paling sesuai untuk memenuhi kebutuhan komersial Anda. Untuk diskusikan kebutuhan perusahaan Anda, hubungi kami dan temukan bagaimana kami dapat menjadi mitra dalam kesuksesan operasional Anda.
Rekomendasi Coating Thickness Gauge
Coating Thickness Gauge
References
- IPC. (N.D.). IPC-CC-830C Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies. IPC. Retrieved from https://www.electronics.org/TOC/IPC-CC-830C-toc.pdf
- DeFelsko Corporation. (N.D.). Measurement of Conformal Coating on Printed Circuit Boards. DeFelsko. Retrieved from https://www.defelsko.com/resources/measurement-of-conformal-coating-on-printed-circuit-boards
- ZEISS Industrial Quality Solutions. (2025). Conformal Coating Inspection Solution Guide. ZEISS. Retrieved from https://www.zeiss.com/content/dam/iqs/united-states/industries/electronics/zeiss-conformal_coating_solution_guide_2025.pdf
