Kegagalan listrik yang terjadi berulang tanpa penyebab yang jelas adalah salah satu masalah paling frustasi bagi manajer pemeliharaan dan insinyur keandalan. Komponen diganti, koneksi diperiksa, namun masalah tetap muncul, menyebabkan downtime yang mahal dan mengganggu jadwal produksi. Seringkali, penyebab utamanya bukanlah masalah kelistrikan, melainkan musuh tersembunyi yang bekerja tanpa henti: getaran. Getaran industri, baik dari mesin produksi, sistem HVAC, atau bahkan lalu lintas kendaraan berat, adalah “silent killer” yang secara diam-diam merusak keandalan sistem kelistrikan Anda dari dalam.
Selama ini, analisa getaran identik dengan mesin berputar seperti motor dan pompa. Namun, dampaknya pada aset listrik statis—panel kontrol, switchgear, dan transformator—sering kali terabaikan. Artikel ini adalah panduan definitif pertama yang secara khusus mengungkap tuntas ancaman getaran pada aset-aset krusial ini. Kami menyajikan kerangka kerja praktis, mulai dari diagnosis akar masalah hingga implementasi strategi pemeliharaan prediktif yang terbukti mengurangi downtime dan mencegah kegagalan katastropik.
Dalam panduan komprehensif ini, Anda akan mempelajari:
- Mekanisme kegagalan spesifik yang disebabkan getaran pada komponen panel listrik.
- Panduan praktis langkah-demi-langkah untuk melakukan analisa getaran pada panel.
- Strategi mitigasi dan solusi jangka panjang untuk melindungi aset kelistrikan Anda.
- Penerapan standar industri dan kerangka manajemen risiko untuk keandalan maksimal.
- Mengapa Getaran Menjadi Ancaman Tersembunyi bagi Panel Listrik?
- Panduan Praktis: Cara Melakukan Analisa Getaran pada Panel Listrik
- Strategi Mitigasi dan Solusi Jangka Panjang
- Standar Industri dan Kerangka Manajemen Risiko
- Kesimpulan
- References
Mengapa Getaran Menjadi Ancaman Tersembunyi bagi Panel Listrik?
Akar masalah dari banyak kegagalan listrik yang misterius seringkali bersifat mekanis. Panel listrik, meskipun terlihat statis, terus-menerus terpapar getaran dari lingkungan sekitarnya. Getaran ini, sekecil apapun, secara bertahap merusak komponen internal, melonggarkan koneksi, dan pada akhirnya menyebabkan kegagalan sistem. Memahami mekanisme kerusakan ini adalah langkah pertama untuk membangun sistem yang benar-benar andal.
Fakta ini didukung oleh data yang kuat. Sebuah studi mendalam yang dipublikasikan oleh para peneliti dari institusi terkemuka seperti ABB AG Corporate Research dan Karlsruhe Institute of Technology (KIT) mengungkapkan temuan krusial. Analisis data kegagalan pada komponen jaringan distribusi tegangan menengah menunjukkan bahwa pemutus sirkuit (circuit breaker) adalah komponen yang paling rentan. Lebih lanjut, studi tersebut menyatakan,
“Sekitar 90% dari semua kegagalan pemutus sirkuit bersifat mekanis”
Ini membuktikan bahwa masalah mekanis, termasuk efek kumulatif dari getaran, adalah penyebab utama kegagalan pada aset listrik yang dianggap statis.
Dampak fisik dari getaran ini bukanlah teori. Sebuah studi kasus yang dipublikasikan di jurnal Nuclear Engineering and Technology menggunakan shaking table test untuk mensimulasikan efek getaran ekstrem pada panel listrik. Hasilnya sangat jelas:
“kegagalan struktural yang diamati sebagian besar melibatkan kerusakan pada kunci pintu, kerusakan dan/atau terlepasnya bagian internal, dan kerusakan pada anggota penghubung”
Ini adalah bukti nyata bagaimana getaran dapat secara fisik membongkar panel listrik dari dalam ke luar.
- Konektor & Terminal: Kelonggaran baut dan sekrup, menyebabkan resistansi tinggi dan hot spots.
- Papan Sirkuit Tercetak (PCB): Retak pada jalur tembaga, kegagalan sambungan solder, kerusakan kaki komponen.
- Relay & Kontaktor: Kontak yang tidak stabil (contact chatter), keausan mekanis prematur, kegagalan aktuasi.
- Pemutus Sirkuit (Circuit Breaker): Kerusakan pada mekanisme trip mekanis, kegagalan fungsi proteksi.
- Struktur Panel: Kelelahan material pada rangka, pintu, dan penyangga, menyebabkan resonansi.
Dari Koneksi Longgar hingga Kelelahan Material (Material Fatigue)
Dua dampak utama dari getaran konstan adalah koneksi yang longgar dan kelelahan material. Getaran, bahkan pada tingkat mikro, menyebabkan sekrup dan baut pada blok terminal perlahan-lahan kehilangan torsi pengencangannya. Seiring waktu, ini menciptakan celah kecil yang meningkatkan resistansi listrik. Menurut para ahli di Alltestpro, koneksi yang longgar ini menjadi sumber panas berlebih (hot spots) yang dapat melelehkan isolasi, menyebabkan korsleting, dan bahkan memicu kebakaran. Ketidakseimbangan tegangan kecil yang disebabkan oleh sambungan longgar dapat menciptakan ketidakseimbangan arus hingga dua puluh kali lebih besar, memberikan tekanan berat pada seluruh sistem.
Selain itu, getaran konstan menyebabkan tegangan berulang pada struktur fisik komponen. Ini dikenal sebagai kelelahan material atau material fatigue. Sambungan solder pada PCB, kaki-kaki komponen elektronik, dan bahkan struktur penyangga internal panel dapat mengalami keretakan mikro yang akhirnya menyebabkan kegagalan total. Ini adalah kerusakan yang tidak akan terdeteksi melalui inspeksi visual biasa hingga semuanya sudah terlambat.
Studi Kasus: Komponen Kritis yang Paling Rentan
Beberapa komponen di dalam panel listrik secara inheren lebih rentan terhadap kerusakan akibat getaran dibandingkan yang lain. Memahami kerentanan ini memungkinkan tim pemeliharaan untuk memfokuskan upaya inspeksi dan mitigasi mereka.
- Relay dan Kontaktor: Komponen elektromekanis ini memiliki bagian bergerak yang sangat sensitif terhadap getaran. Getaran dapat menyebabkan contact chatter (kontak yang membuka dan menutup dengan cepat), yang menimbulkan lonjakan listrik dan keausan busur api (arcing) yang parah, memperpendek umur komponen secara drastis.
- Varistor & Kapasitor: Seperti yang dijelaskan oleh sumber teknis di Flyboatmov.com, getaran dapat menyebabkan tegangan mekanis, degradasi kinerja listrik, dan masalah manajemen termal pada komponen proteksi seperti varistor.
- Baterai (UPS): Sistem catu daya tak terputus (UPS) seringkali menjadi benteng terakhir saat listrik padam. Namun, seperti yang dicatat oleh Large-battery.com, pengujian getaran sangat penting untuk baterai karena dapat mengidentifikasi kelemahan struktural pada koneksi internal dan sel yang dapat menyebabkan kebocoran atau kegagalan total saat paling dibutuhkan.
| Komponen | Kerentanan Getaran Frekuensi Rendah (Struktural) | Kerentanan Getaran Frekuensi Tinggi (Harmonik) |
|---|---|---|
| Terminal Blocks | Tinggi (Kelonggaran Baut) | Sedang (Resonansi) |
| Relay / Kontaktor | Tinggi (Keausan Mekanis) | Tinggi (Contact Chatter) |
| Papan Sirkuit (PCB) | Sedang (Keretakan Papan) | Tinggi (Kegagalan Sambungan Solder) |
| Power Supply | Sedang (Kelonggaran Trafo) | Tinggi (Kerusakan Komponen) |
| Baterai | Tinggi (Kerusakan Struktural) | Sedang (Koneksi Internal) |

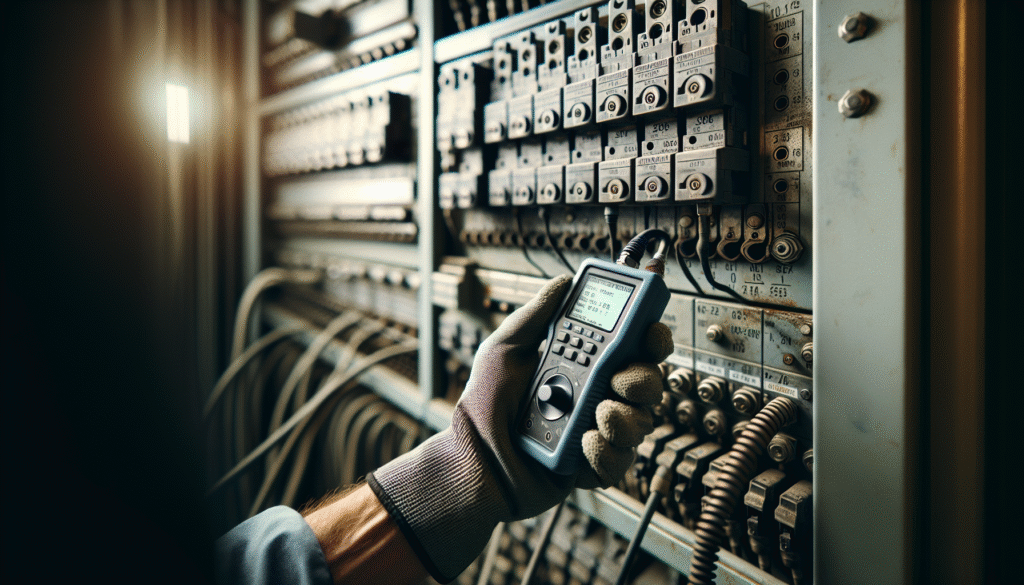

Panduan Praktis: Cara Melakukan Analisa Getaran pada Panel Listrik
Mengatasi celah informasi terbesar di industri, bagian ini menyediakan panduan langkah-demi-langkah untuk mendiagnosis getaran pada aset listrik statis. Pendekatan ini dirancang untuk manajer fasilitas dan teknisi yang kompeten secara teknis tetapi bukan merupakan spesialis analis getaran.
“Tanpa baseline, Anda hanya mengukur kebisingan,” kata seorang analis getaran bersertifikat. “Pengukuran pertama pada aset yang sehat adalah yang paling penting untuk semua analisis di masa depan. Ini adalah titik acuan Anda untuk anomali.”
- Pastikan semua protokol keselamatan (LOTO) telah diikuti.
- Gunakan Alat Pelindung Diri (APD) yang sesuai.
- Bersihkan permukaan titik pengukuran untuk memastikan kontak sensor yang baik.
- Pastikan panel beroperasi dalam kondisi normal untuk mendapatkan data yang representatif.
- Siapkan diagram panel untuk mencatat lokasi dan hasil pengukuran.

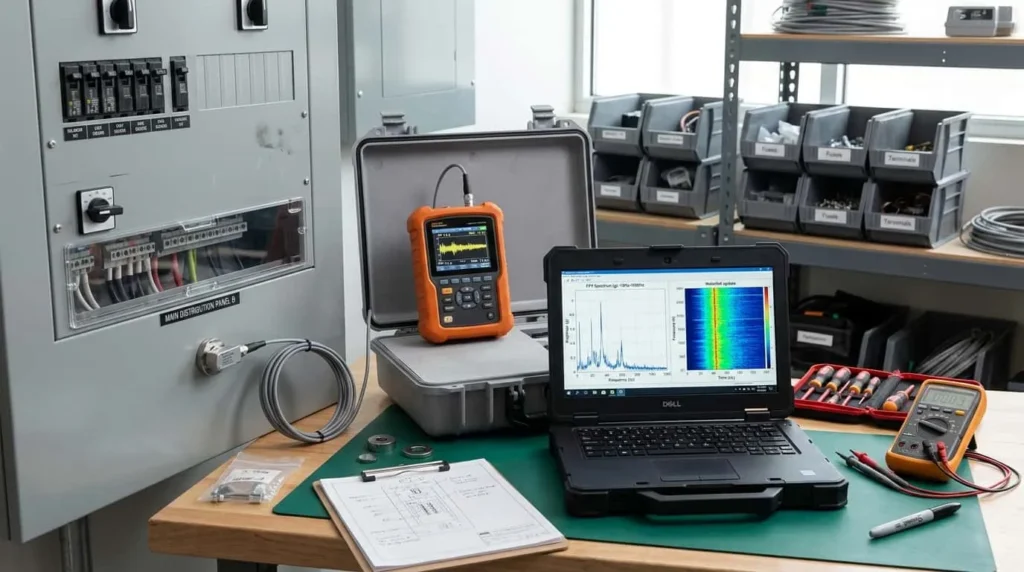

Peralatan yang Dibutuhkan: Dari Sensor hingga Analyzer
Untuk memulai, Anda memerlukan beberapa alat dasar. Investasi awal ini akan terbayar dengan pencegahan downtime yang mahal di kemudian hari.
- Akselerometer (Sensor Getaran): Ini adalah jantung dari setiap pengukuran. Akselerometer mengubah gerakan mekanis menjadi sinyal listrik. Untuk aplikasi panel, akselerometer tipe piezoelectric dengan dudukan magnetik serbaguna adalah pilihan yang baik.
- Vibration Meter Portabel atau Data Analyzer:
- Vibration Meter: Alat sederhana yang memberikan pembacaan getaran secara keseluruhan (misalnya, dalam mm/s atau G). Sangat baik untuk pemeriksaan cepat dan pemantauan tren.
- Data Analyzer: Alat yang lebih canggih yang dapat melakukan Analisis Spektrum menggunakan Fast Fourier Transform (FFT). Secara sederhana, FFT adalah alat matematis yang “menerjemahkan” sinyal getaran yang kompleks dan kacau menjadi grafik yang rapi, menunjukkan frekuensi spesifik mana yang paling dominan. Ini memungkinkan Anda untuk mencocokkan frekuensi masalah dengan sumbernya (misalnya, motor 1500 RPM yang tidak seimbang akan menunjukkan puncak yang kuat pada 25 Hz).
Untuk kebutuhan vibration meter, berikut produk yang direkomendasikan:
Portable Vibration Meter
Portable Vibration Meter
Langkah-demi-Langkah: Teknik Pengukuran di Lapangan
Mengambil data yang andal dan konsisten adalah kunci. Ikuti langkah-langkah ini untuk hasil terbaik.
- Identifikasi Titik Pengukuran Kritis: Berdasarkan diagram di atas, pilih beberapa titik strategis. Selalu ukur di lokasi yang sama setiap saat untuk konsistensi.
- Pasang Sensor dengan Benar: Gunakan dudukan magnet pada permukaan yang rata, bersih, dan tidak dicat jika memungkinkan. Pastikan sensor terpasang kokoh dan tidak goyang.
- Ambil Pembacaan: Ambil pembacaan di tiga sumbu (horizontal, vertikal, dan aksial) di setiap titik pengukuran untuk mendapatkan gambaran 3D dari getaran.
- Catat Data: Catat nilai getaran keseluruhan, kondisi operasi mesin sekitar, dan simpan data spektrum (jika menggunakan penganalisis).
- Tetapkan Baseline: Pengukuran pertama pada panel yang diketahui baik adalah baseline Anda. Simpan data ini sebagai referensi.
- Lakukan Secara Berkala: Ulangi pengukuran secara berkala (misalnya, setiap tiga bulan) dan bandingkan hasilnya dengan baseline untuk mengidentifikasi tren peningkatan getaran.
Interpretasi Data Dasar: Apa yang Harus Dicari?
Anda tidak perlu menjadi analis getaran bersertifikat untuk mendapatkan wawasan berharga dari data Anda. Fokus pada identifikasi puncak frekuensi yang tidak normal.
- Getaran dari Mesin Terdekat: Jika ada motor 3000 RPM (50 Hz) di dekat panel, carilah puncak yang signifikan pada 50 Hz di spektrum Anda. Jika puncak ini tinggi, itu menunjukkan bahwa getaran dari motor tersebut ditransmisikan secara efektif ke panel Anda.
- Getaran Internal (Harmonik Listrik): Arus harmonik, terutama dari Variable Frequency Drives (VFD), dapat menyebabkan getaran mekanis pada busbar, transformator, dan inti kontaktor. Getaran ini akan muncul pada kelipatan frekuensi jala-jala (100 Hz, 150 Hz, dst. untuk sistem 50 Hz). Fenomena ini divalidasi dalam penelitian akademis, seperti yang dibahas dalam Jurnal Analisis Getaran Panel Listrik Akibat Harmonik.
Strategi Mitigasi dan Solusi Jangka Panjang
Setelah mendiagnosis masalah, langkah selanjutnya adalah menerapkan solusi yang efektif. Strategi ini berkisar dari perbaikan mekanis sederhana hingga implementasi program pemeliharaan prediktif (PdM) yang komprehensif.
Untuk wawasan lebih dalam tentang bagaimana pemeliharaan prediktif dapat mengubah operasi Anda, lihat Panduan Predictive Maintenance dari Vibration Institute.
Teknik Pemasangan dan Peredaman (Damping) yang Efektif
Solusi paling langsung seringkali bersifat mekanis. Pertimbangkan tindakan berikut:
- Isolasi Getaran: Pasang panel pada bantalan peredam getaran atau isolator mounts untuk memutus jalur transmisi getaran dari lantai atau struktur bangunan.
- Pemilihan Komponen: Saat mengganti atau merancang panel baru, pilih komponen yang dirancang untuk lingkungan getaran tinggi. Terminal blok tipe pegas (spring-clamp) seringkali lebih tahan terhadap kelonggaran dibandingkan tipe sekrup tradisional.
- Manajemen Kabel (Cable Dressing): Hindari menarik kabel terlalu kencang di antara komponen. Berikan sedikit kelonggaran (service loop) untuk menyerap gerakan dan mencegah tegangan pada titik terminasi. Konsep penggunaan vibration damping technology ini, meskipun sering dibahas dalam konteks K3 seperti di Jurnal Unismuh Palu, sangat relevan untuk melindungi peralatan.
Kasus Khusus: Mengamankan Perlengkapan Tray Lighting
Sistem pencahayaan yang dipasang pada cable tray di lingkungan industri seringkali menjadi korban getaran yang terabaikan, menyebabkan umur lampu yang pendek dan biaya penggantian yang tinggi.
- Pilih Lampu yang Tepat: Solusi utama adalah beralih ke lampu LED. Seperti yang ditekankan oleh sumber industri seperti Trimuliabp.com, lampu LED solid-state secara inheren jauh lebih tahan terhadap guncangan dan getaran daripada lampu pijar atau neon tradisional.
- Gunakan Material Peredam: Saat memasang fixture lampu ke cable tray, letakkan gasket atau ring karet di antara fixture dan tray. Ini berfungsi sebagai peredam sederhana namun efektif.
- Pastikan Pemasangan Kokoh: Gunakan perangkat keras pengunci (seperti mur nilon atau ring pengunci) untuk memastikan fixture tidak akan longgar seiring waktu.
Membangun Program Predictive Maintenance (PdM) untuk Panel Listrik
Langkah tertinggi dalam manajemen keandalan adalah beralih dari pemeliharaan reaktif ke prediktif. Program PdM menggunakan data untuk memprediksi kegagalan sebelum terjadi.
Mengintegrasikan pemantauan getaran ke dalam strategi yang lebih luas adalah kuncinya. Menurut penelitian yang dikutip oleh Telkom University, implementasi PdM dapat mengurangi biaya pemeliharaan hingga 40% dibandingkan metode tradisional. Program PdM untuk panel listrik harus mencakup:
- Monitoring Getaran Berkala: Seperti yang dijelaskan di atas, untuk mendeteksi masalah mekanis.
- Thermography (Inspeksi Termal): Untuk mendeteksi hot spots yang disebabkan oleh koneksi longgar atau komponen yang kelebihan beban.
- Analisis Sirkuit & Kualitas Daya: Untuk mengidentifikasi masalah seperti harmonik yang dapat menyebabkan getaran.
Untuk pemahaman mendalam tentang berbagai teknik deteksi kegagalan, Tinjauan Sistematis Metode Deteksi Kegagalan ini memberikan gambaran akademis yang komprehensif.
Standar Industri dan Kerangka Manajemen Risiko
Untuk membangun program keandalan yang kuat dan dapat dipertanggungjawabkan, penting untuk merujuk pada standar industri yang diakui. Ini tidak hanya memberikan pedoman teknis tetapi juga membangun kredibilitas untuk justifikasi investasi dalam program pemeliharaan.
Memahami Standar Getaran: IEC, ISO, dan SNI
Ada beberapa badan standardisasi yang relevan, namun penting untuk memahami cakupan masing-masing:
- SNI IEC 60034-14 / ISO 10816: Standar-standar ini, seperti Standar Nasional Indonesia SNI 05-1629-1989, terutama menetapkan batas getaran untuk mesin berputar. Standar ini sangat berguna untuk menilai kesehatan motor atau generator yang mungkin menjadi sumber getaran, tetapi tidak secara langsung menetapkan batas untuk panel listrik itu sendiri.
- IEC 60068 (Environmental Testing): Rangkaian standar ini jauh lebih relevan untuk aset statis. Seperti yang dijelaskan oleh laboratorium pengujian ahli Delserro Engineering Solutions, standar seperti IEC 60068-2-6 digunakan untuk menguji bagaimana komponen atau produk dapat menahan getaran sinusoidal pada berbagai frekuensi. Produsen komponen listrik berkualitas sering menguji produk mereka terhadap standar ini.
| Standar | Fokus Utama | Aplikasi untuk Sistem Panel Listrik |
|---|---|---|
| SNI IEC 60034-14, ISO 10816 | Kesehatan mesin berputar (motor, pompa) | Mendiagnosis sumber getaran eksternal yang mempengaruhi panel. |
| IEC 60068 | Pengujian ketahanan komponen terhadap getaran | Memastikan komponen yang dipilih (PLC, VFD, relay) telah memenuhi syarat untuk lingkungan getaran. |
Otoritas yang menetapkan SNI di sektor ketenagalistrikan adalah Direktorat Jenderal Ketenagalistrikan (gatrik.esdm.go.id), menjadikannya sumber acuan utama untuk standar nasional.
Menetapkan Batas Aman (Acceptable Limits) untuk Panel Anda
Salah satu pertanyaan paling umum adalah, “Berapa tingkat getaran yang aman untuk panel saya?” Sayangnya, tidak ada satu angka universal. Namun, Anda dapat menetapkan batas yang dapat ditindaklanjuti menggunakan pendekatan praktis:
- Gunakan Baseline sebagai Acuan Utama: Mulailah dengan menetapkan baseline pada panel yang baru dipasang atau dalam kondisi sehat. Setiap peningkatan signifikan dari baseline ini (misalnya, kenaikan 2-3 kali lipat) harus memicu investigasi lebih lanjut.
- Konsultasikan Datasheet Produsen: Periksa lembar data teknis untuk komponen paling kritis dan mahal di panel Anda (misalnya, PLC, VFD). Banyak produsen mencantumkan batas toleransi getaran dan guncangan yang telah diuji sesuai standar IEC 60068.
- Gunakan Bagan Keparahan Umum (Sebagai Panduan): Meskipun dirancang untuk mesin berputar, bagan keparahan getaran (seperti yang ditemukan dalam standar ISO 10816) dapat memberikan konteks kasar. Jika getaran pada struktur panel Anda masuk ke kategori “Tidak Dapat Diterima” atau “Rusak” untuk mesin kecil, ini jelas merupakan tanda bahaya.
Kesimpulan
Getaran bukan lagi masalah yang hanya relevan untuk tim mekanik. Bagi manajer pemeliharaan dan insinyur keandalan modern, getaran adalah faktor kritis yang secara langsung mempengaruhi kesehatan dan umur aset listrik statis yang paling penting. Mengabaikannya berarti membiarkan pintu terbuka untuk kegagalan berulang, downtime yang tidak terduga, dan biaya perbaikan yang membengkak.
Kita telah melihat bahwa:
- Getaran adalah penyebab utama kegagalan mekanis pada komponen listrik, mulai dari koneksi yang longgar hingga kelelahan material.
- Ada metode praktis dan peralatan yang dapat diakses untuk mendiagnosis dan mengukur getaran pada panel listrik, bahkan tanpa keahlian analisis getaran yang mendalam.
- Solusi yang efektif tersedia, mulai dari teknik peredaman sederhana hingga implementasi program pemeliharaan prediktif yang komprehensif.
Dengan memandang panel listrik bukan sebagai kotak statis, tetapi sebagai sistem dinamis yang rentan terhadap tekanan lingkungan, Anda dapat secara proaktif meningkatkan keandalan operasional secara keseluruhan. Anda beralih dari sekadar memadamkan api menjadi mencegahnya sejak awal.
Jangan biarkan getaran merusak keandalan operasional Anda. Mulailah dengan melakukan inspeksi baseline pada panel paling kritis Anda minggu ini.
