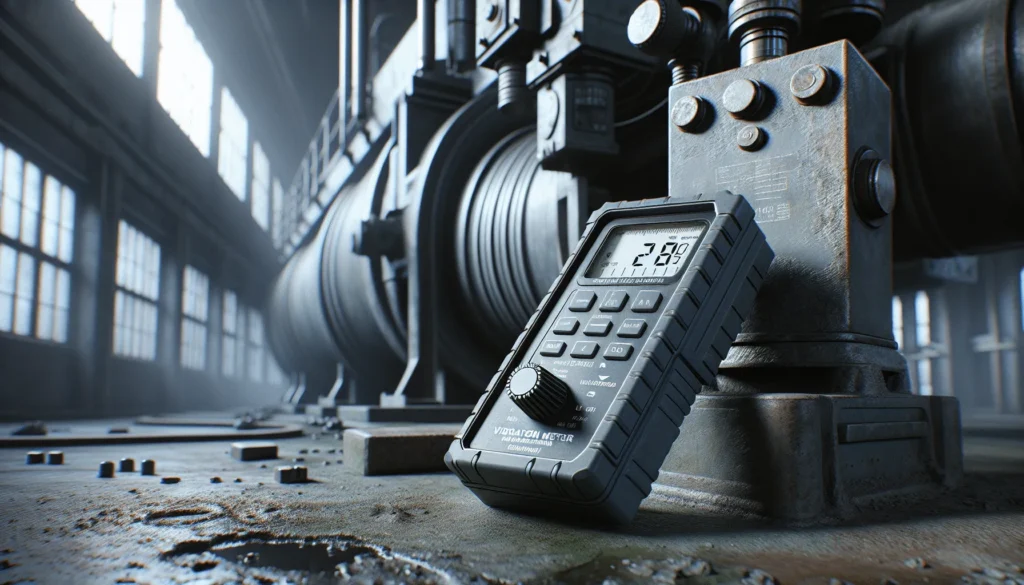

Cara Integrasi Vibration Meter MV800 untuk Predictive Maintenance Alat Berat

Downtime alat berat yang tak terduga bukan sekadar gangguan operasional—ia adalah lubang hitam finansial. Kerugian tidak hanya berasal dari biaya perbaikan darurat yang membengkak, tetapi juga dari hilangnya pendapatan proyek, keterlambatan penyerahan, dan penurunan produktivitas keseluruhan. Selama ini, banyak tim maintenance bergantung pada penilaian subjektif—mendengar suara aneh atau merasakan getaran yang tidak biasa—untuk menilai kesehatan mesin. Metode ini tidak terukur, sulit didokumentasikan, dan seringkali baru mendeteksi masalah ketika kerusakan sudah parah.

Solusi nyatanya adalah beralih ke predictive maintenance berbasis data. Dengan memantau kondisi mesin secara objektif dan berkelanjutan, Anda dapat mengidentifikasi anomali sejak dini dan menjadwalkan perbaikan sebelum terjadi kegagalan total. Vibration meter menjadi alat kunci dalam strategi ini, dan Mitech MV800 menawarkan solusi praktis dan terjangkau untuk memulai.

Artikel ini adalah panduan praktis langkah-demi-langkah pertama di Indonesia yang secara spesifik mengajarkan bagaimana mengintegrasikan vibration meter MV800 ke dalam ekosistem maintenance alat berat Anda. Kami akan membahas mulai dari pemilihan titik pengukuran, konfigurasi alat, interpretasi data, hingga strategi membangun program monitoring berkelanjutan yang langsung berdampak pada pengurangan downtime dan optimasi biaya operasional.

1. Dasar-dasar Analisis Getaran dan Pemilihan Alat untuk Alat Berat
   1. Mengapa Monitoring Getaran Kritis untuk Umur Pakai Alat Berat?
   2. Memahami Parameter Pengukuran: Akselerasi, Kecepatan, dan Perpindahan
   3. Standar Penilaian: Mengenal ISO 10816-3 untuk Mesin Industri
2. Prosedur Lengkap Integrasi Teknis Vibration Meter MV800
   1. Langkah 1: Persiapan dan Pemeriksaan Komponen MV800
   2. Langkah 2: Identifikasi dan Pemasangan Sensor pada Titik Kritis Alat Berat
   3. Langkah 3: Konfigurasi Pengukuran dan Transfer Data
3. Interpretasi Data dan Diagnosa Masalah Umum Alat Berat
   1. Cara Membaca Nilai Overall Vibration dan Trend
   2. Cheat Sheet Diagnosis: Pola Getaran vs. Jenis Kerusakan
   3. Studi Kasus: Deteksi Dini Bearing Rusak pada Engine Excavator
4. Kalibrasi dan Pemeliharaan untuk Keakuratan Data MV800 Jangka Panjang
   1. Mengapa Kalibrasi Berkala Wajib Dilakukan?
   2. Prosedur dan Interval Kalibrasi MV800 yang Disarankan
5. Strategi Membangun Program Predictive Maintenance dengan Data MV800
   1. Menyusun Rencana Monitoring: Titik Ukur, Frekuensi, dan Personel
   2. Template Praktis: Checklist Pengukuran dan Form Laporan
   3. Kalkulasi ROI: Membuktikan Nilai Investasi MV800
6. Kesimpulan
7. Referensi

Dasar-dasar Analisis Getaran dan Pemilihan Alat untuk Alat Berat

Analisis getaran (vibration analysis) adalah fondasi dari predictive maintenance untuk mesin berotasi, termasuk seluruh komponen alat berat seperti engine, transmisi, pompa hidrolik, dan sistem roda. Prinsipnya sederhana: setiap mesin yang beroperasi menghasilkan pola getaran tertentu. Perubahan pada pola atau amplitudo getaran ini merupakan indikator awal adanya masalah mekanis, seperti ketidakseimbangan (unbalance), ketidakselarasan (misalignment), atau kerusakan bantalan (bearing defect). Sebuah tinjauan akademis terkini menegaskan bahwa vibration-based condition monitoring memainkan peran penting dalam menjaga keandalan dan efektivitas heavy machinery di berbagai sektor, karena memungkinkan identifikasi fault yang cepat dan perawatan preventif untuk menghindari breakdown yang mahal [1].

Mengapa Monitoring Getaran Kritis untuk Umur Pakai Alat Berat?

Getaran abnormal berdampak ganda: pada kesehatan operator dan pada integritas mesin itu sendiri. Whole-Body Vibration (WBV) yang dialami operator yang duduk di kabin alat berat dalam jangka panjang dapat menyebabkan gangguan muskuloskeletal dan sirkulasi. Sementara Hand-Arm Vibration (HAV) dari kemudi atau alat kerja bergetar dapat menyebabkan kondisi seperti vibration white finger. Dari sisi mesin, getaran berlebih mempercepat keausan komponen, menyebabkan fatik material, dan pada akhirnya mengarah pada kegagalan prematur. Di Indonesia, aspek keselamatan ini diatur dalam regulasi seperti Keputusan Menteri Tenaga Kerja (Kepmenaker) dan Standar Nasional Indonesia (SNI) yang menetapkan batas paparan getaran yang aman bagi pekerja.

Memahami Parameter Pengukuran: Akselerasi, Kecepatan, dan Perpindahan

Sebuah vibration meter seperti MV800 biasanya mengukur tiga parameter utama, masing-masing memberikan informasi berbeda:

• Akselerasi (m/s² atau g): Mengukur tingkat perubahan kecepatan. Sangat sensitif untuk mendeteksi kerusakan pada tahap awal, terutama pada frekuensi tinggi seperti defek pada bantalan atau gear.
• Kecepatan (mm/s): Merupakan parameter yang paling umum digunakan untuk memantau kondisi mesin secara keseluruhan. Ini berhubungan langsung dengan energi getaran dan keausan, sehingga menjadi dasar standar penilaian seperti ISO 10816.
• Perpindahan (µm atau mm): Mengukur jarak gerakan bolak-balik. Berguna untuk mengevaluasi getaran pada mesin berkecepatan rendah atau untuk memeriksa defleksi shaft.

Keunggulan MV800 adalah kemampuannya sebagai alat 3-in-1 yang dapat mengukur ketiga parameter ini, memberikan fleksibilitas diagnosis yang lebih baik. Untuk memahami lebih dalam tentang masing-masing parameter, Anda dapat merujuk pada Vibration Analysis Fundamentals Guide.

Standar Penilaian: Mengenal ISO 10816-3 untuk Mesin Industri

Untuk mengubah angka pengukuran menjadi keputusan maintenance (“baik” atau “harus diperbaiki”), kita membutuhkan panduan standar. ISO 10816-3 adalah standar internasional yang memberikan kriteria untuk mengevaluasi getaran mesin berdasarkan pengukuran pada bagian non-rotating seperti rumah bantalan [3]. Standar ini mengklasifikasikan tingkat getaran ke dalam zona (A/B/C/D) yang berkorelasi dengan kondisi mesin: baik, dapat diterima, tidak aman, dan berbahaya. Panduan praktis dari CBM Connect menyebutkan bahwa standar ini berfungsi sebagai pedoman umum untuk menentukan kondisi keseluruhan mesin berdasarkan besarnya getaran dan perubahan level getaran dari waktu ke waktu [3]. Dengan merujuk pada tabel zona ini, teknisi dapat membuat keputusan yang objektif. Dokumen Reference Standards for Machinery Vibration Analysis & Condition Monitoring menyediakan kompilasi standar yang lebih luas untuk referensi Anda.

Prosedur Lengkap Integrasi Teknis Vibration Meter MV800

Integrasi yang sukses lebih dari sekadar membeli alat; ini tentang mengaitkannya secara efektif dengan proses kerja dan sistem yang ada. Berikut adalah panduan teknis langkah demi langkah untuk mengintegrasikan MV800 ke dalam operasi maintenance alat berat Anda.

Langkah 1: Persiapan dan Pemeriksaan Komponen MV800

Sebelum ke lapangan, pastikan kit MV800 lengkap dan berfungsi. Periksa:

• Unit utama MV800 dengan display.
• Sensor piezoelectric transducer (pencatat getaran) beserta kabelnya.
• Aksesori pemasangan: magnet dasar atau stud adapter untuk menempelkan sensor pada mesin.
• Baterai dan kabel data (jika ada) untuk transfer ke komputer.
• Buku panduan atau lembar spesifikasi teknis dari MITECH.

Langkah 2: Identifikasi dan Pemasangan Sensor pada Titik Kritis Alat Berat

Penempatan sensor adalah kunci akurasi data. Berdasarkan penelitian tentang sensor getaran, penempatan yang tepat sangat penting untuk mendapatkan data yang valid dan konsisten [2]. Titik pengukuran harus sedekat mungkin dengan sumber getaran (bearing) dan pada permukaan yang kokoh.

• Titik Kritis Umum:
  • Engine: Pada blok silinder dekat bearing utama.
  • Transmisi: Pada rumah gearbox, baik aksial maupun radial.
  • Pompa Hidrolik: Pada badan pompa.
  • Roda/Penggerak Akhir: Pada rumah differential atau axle.
• Teknik Pemasangan: Gunakan magnet dasar untuk permukaan besi yang datar. Untuk permukaan tidak beraturan atau yang membutuhkan kekokohan lebih, gunakan stud yang disekrup. Pastikan kontak antara sensor dan permukaan mesin bersih dan solid.

Langkah 3: Konfigurasi Pengukuran dan Transfer Data

Setelah sensor terpasang:

1. Hidupkan MV800 dan pilih parameter pengukuran yang diinginkan (biasanya kecepatan/velocity dalam mm/s untuk pemantauan umum).
2. Tempelkan sensor dengan kuat pada titik yang telah ditentukan. Baca dan catat nilai yang stabil di display.
3. Untuk dokumentasi dan analisis tren, transfer data ke komputer. MV800 umumnya memiliki output data yang dapat dihubungkan ke software spreadsheet atau software analisis getaran dasar. Buatlah file data yang konsisten dengan nama yang mencakup tanggal, ID alat berat, dan titik pengukuran.

Standar yang lebih luas untuk sistem manajemen perawatan dapat ditemukan dalam dokumen NIST Standards for Prognostics and Health Management, yang merujuk pada ISO 17359 untuk condition monitoring.

Interpretasi Data dan Diagnosa Masalah Umum Alat Berat

Data mentah dari MV800 perlu diterjemahkan menjadi insight yang dapat ditindaklanjuti. Bagian ini mengajarkan Anda cara “membaca” cerita di balik angka-angka tersebut.

Cara Membaca Nilai Overall Vibration dan Trend

Nilai yang ditampilkan MV800 biasanya adalah nilai Root Mean Square (RMS), yang mewakili energi getaran keseluruhan dalam rentang frekuensi. Kunci interpretasinya adalah:

• Bandingkan dengan Baseline: Saat pertama kali mesin dalam kondisi baik, ambil dan catat nilai baseline untuk setiap titik ukur.
• Bandingkan dengan Batas ISO 10816: Nilai kecepatan getaran (mm/s) dapat diklasifikasikan ke dalam zona kondisi mesin.
• Analisis Tren: Satu pengukuran tinggi bisa jadi akibat sesaat. Yang lebih penting adalah trend kenaikan dari waktu ke waktu. Kenaikan bertahap, bahkan jika masih dalam zona “baik”, adalah sinyal awal yang paling berharga.

Cheat Sheet Diagnosis: Pola Getaran vs. Jenis Kerusakan

Meski MV800 adalah vibration meter (bukan analyzer spektrum lengkap), pola perubahan pada pengukuran keseluruhan dapat mengindikasikan jenis masalah tertentu:

Pola/Gejala pada Data	Kemungkinan Jenis Kerusakan	Contoh Komponen Alat Berat yang Terdampak
Peningkatan signifikan pada akselerasi (g)	Kerusakan bantalan (bearing defect) awal, masalah gear.	Bearing roda excavator, gear dalam transmisi bulldozer.
Peningkatan dominan pada kecepatan (mm/s) pada 1x RPM	Ketidakseimbangan (unbalance).	Kipas radiator, rotor pompa, roda yang tidak seimbang.
Peningkatan dominan pada kecepatan (mm/s) pada 2x RPM	Ketidakselarasan (misalignment).	Kopling antara engine dan transmisi, alignment shaft pada pompa.

Studi Kasus: Deteksi Dini Bearing Rusak pada Engine Excavator

Sebuah perusahaan kontraktor di Kalimantan mulai memprogram pengukuran rutin dengan MV800 pada armada excavator-nya. Pada unit tertentu, pembacaan akselerasi di bearing engine utama menunjukkan kenaikan 30% dari baseline dalam dua bulan, meski nilai kecepatan keseluruhan masih dalam zona hijau ISO 10816. Berdasarkan tren ini, tim maintenance menjadwalkan inspeksi selama shift perawatan rutin. Mereka menemukan tanda-tanda awal keausan pada bearing dan menggantinya. Total downtime yang direncanakan hanya 8 jam. Seandainya bearing dibiarkan hingga gagal total, diperkirakan akan menyebabkan kerusakan sekunder pada crankshaft dan downtime tidak terencana minimal 3-4 hari, dengan biaya perbaikan 5 kali lebih tinggi. Studi kasus ini menggambarkan prinsip yang dikemukakan dalam penelitian, di mana identifikasi fault yang cepat dan perawatan preventif penting untuk mengurangi breakdown yang mahal dan menjaga keselamatan operasional [1].

Panduan strategis yang lebih luas tentang membangun program condition monitoring dapat dilihat di Six Steps to Implement Condition Monitoring for Industrial Equipment.

Kalibrasi dan Pemeliharaan untuk Keakuratan Data MV800 Jangka Panjang

Data hanya dapat dipercaya jika alat pengukurnya akurat. Kalibrasi reguler adalah investasi untuk menjaga integritas program predictive maintenance Anda.

Mengapa Kalibrasi Berkala Wajib Dilakukan?

Sensor dalam vibration meter dapat mengalami “drift” atau pergeseran sensitivitas seiring waktu karena usia, suhu ekstrem, atau guncangan selama penggunaan di lapangan. Kalibrasi memastikan bahwa pembacaan 1.0 mm/s di display benar-benar mewakili 1.0 mm/s getaran aktual sesuai dengan standar nasional/internasional yang dapat ditelusur. Keputusan maintenance yang mahal (seperti mematikan mesin produksi untuk overhaul) harus didasarkan pada data yang terjamin keabsahannya.

Prosedur dan Interval Kalibrasi MV800 yang Disarankan

Kalibrasi harus dilakukan oleh laboratorium kalibrasi yang terakreditasi KAN (Komite Akreditasi Nasional). Prosedurnya melibatkan pembangkitan getaran referensi yang sangat presisi menggunakan vibrator kalibrasi, lalu membandingkan dan menyesuaikan output MV800.

• Interval Umum: Disarankan setiap 12 bulan. Namun, interval dapat dipersingkat jika alat digunakan sangat intensif atau dalam lingkungan yang sangat keras.
• Faktor Penentu: Frekuensi penggunaan, kondisi lingkungan (debu, kelembaban, benturan), dan persyaratan ketat sistem manajemen mutu perusahaan.

Untuk memahami konteks standar dalam kalibrasi dan metode monitoring, Anda dapat merujuk pada NIST Standards for Prognostics and Health Management.

Strategi Membangun Program Predictive Maintenance dengan Data MV800

Memiliki alat yang bagus tidak cukup; Anda memerlukan program yang terstruktur untuk mendapatkan nilai maksimal. Strategi ini mengubah aktivitas pengukuran ad-hoc menjadi sistem yang menghasilkan ROI terukur.

Menyusun Rencana Monitoring: Titik Ukur, Frekuensi, dan Personel

1. Daftar Aset & Titik Ukur: Buat daftar alat berat kritis dan tentukan 3-5 titik pengukuran permanen pada masing-masing unit. Konsistensi titik ukur adalah kunci untuk analisis tren yang valid.
2. Frekuensi Pengukuran: Mulailah dengan interval bulanan untuk mesin dengan beban konstan. Untuk mesin yang sangat kritis atau beroperasi dalam kondisi berat, pertimbangkan interval dua mingguan. Frekuensi dapat disesuaikan berdasarkan data tren yang terkumpul.
3. Penugasan Personel: Tugaskan teknisi tertentu yang telah dilatih untuk bertanggung jawab atas pengukuran rutin. Ini memastikan konsistensi teknik dan akurasi pencatatan.

Template Praktis: Checklist Pengukuran dan Form Laporan

Untuk memudahkan dokumentasi, gunakan form sederhana yang mencakup:

• Tanggal dan Jam Pengukuran
• Nama/Kode Alat Berat
• Titik Pengukuran (mis., “Engine Bearing Horizontal”)
• Pembacaan (mm/s, m/s², µm)
• Kondisi (Normal/Monitoring/Gagal) berdasarkan ISO 10816
• Tindakan yang Direkomendasikan
• Nama Teknisi

Template ini, dikembangkan berdasarkan best practice industri, memudahkan pelacakan sejarah mesin dan menjadi bukti audit.

Kalkulasi ROI: Membuktikan Nilai Investasi MV800

Mari kita ambil contoh sederhana untuk sebuah excavator sewaan:

• Biaya Downtime Tak Terencana: Jika bearing gagal total, diperkirakan butuh 3 hari perbaikan (@ Rp 10 juta/hari sewa yang hilang) + biaya spare part dan jasa darurat Rp 25 juta. Total Kerugian Potensial: Rp 55 juta.
• Investasi & Biaya Program: Harga MV800 + biaya kalibrasi tahunan + waktu teknisi untuk pengukuran rutin. Misalkan Total Biaya Tahunan: Rp 15 juta.
• Skenario Predictive Maintenance: MV800 mendeteksi anomaly 2 bulan sebelumnya. Bearing diganti saat weekend dengan downtime 8 jam (minimal biaya kehilangan sewa) + biaya bearing normal Rp 5 juta. Total Biaya: Rp 5 juta + biaya program.
• Penghematan per Kejadian: Rp 55 juta – (Rp 5 juta + Rp 15 juta) = Rp 35 juta.

Dengan mencegah hanya satu kegagalan besar per tahun, investasi pada MV800 dan program monitoring sudah menghasilkan ROI yang positif. Kerangka data-driven untuk maintenance heavy machinery ini sejalan dengan pendekatan yang didorong dalam penelitian terbaru [1].

Kesimpulan

Integrasi vibration meter MV800 ke dalam proses maintenance alat berat adalah sebuah langkah transformatif—dari budaya perawatan yang reaktif dan berdasarkan intuisi, menuju pendekatan yang proaktif, terukur, dan berbasis data. Panduan ini telah menguraikan peta jalan lengkap, mulai dari pemahaman dasar getaran, prosedur integrasi teknis, interpretasi data untuk diagnosa, pentingnya kalibrasi, hingga penyusunan strategi program yang menghasilkan ROI nyata.

Intinya, MV800 bukan sekadar alat ukur; ia adalah fondasi untuk membangun sistem predictive maintenance yang andal. Dengan konsistensi dalam pengukuran, dokumentasi, dan analisis tren, Anda akan mendapatkan kendali yang lebih besar atas kesehatan aset, mengurangi downtime tak terduga secara dramatis, dan pada akhirnya, mengoptimalkan profitabilitas operasional alat berat Anda.

Membutuhkan alat ukur getaran yang andal untuk mendukung strategi maintenance perusahaan Anda?

CV. Java Multi Mandiri, sebagai distributor dan supplier resmi Mitech di Indonesia, menyediakan solusi instrumentasi pengukuran dan testing untuk kebutuhan industri, termasuk vibration meter MV800. Kami berkomitmen untuk mendukung bisnis dan operasional industri dengan peralatan yang akurat dan handal. Untuk mendiskusikan kebutuhan spesifik perusahaan Anda dan bagaimana MV800 dapat diintegrasikan ke dalam program maintenance, tim teknis kami siap membantu. Hubungi kami melalui halaman konsultasi solusi bisnis.

Rekomendasi Portable Vibration Meter

---

Disclaimer: Artikel ini bersifat edukatif. Selalu ikuti panduan dari produsen alat dan konsultasikan dengan ahli untuk implementasi di tempat kerja. Mitech MV800 adalah merek dagang dari MITECH CO., Ltd. Selalu patuhi peraturan K3 setempat.

Referensi

1. Hassan, I.U., Panduru, K., & Walsh, J. (2024). Review of Data Processing Methods Used in Predictive Maintenance for Next Generation Heavy Machinery. MDPI Data, 9(5), 69. Retrieved from https://www.mdpi.com/2306-5729/9/5/69
2. Hassan, I.U., Panduru, K., & Walsh, J. (2024). An In-Depth Study of Vibration Sensors for Condition Monitoring. Sensors, 24(2). Retrieved from https://pmc.ncbi.nlm.nih.gov/articles/PMC10857366/
3. Brannon, E. (N.D.). Simplified Vibration Monitoring: ISO 10816-3 Guidelines. CBM Connect. Retrieved from https://www.cbmconnect.com/simplified-vibration-monitoring-iso-10816-3-guidelines/
